DABL 300

СБОРКА ПЫЛЕСОСА

Перед использованием устройства в режиме пылесоса необходимо собрать трубу всасывания

и установить мешок для сбора.

1. Сборка трубы всасывания.

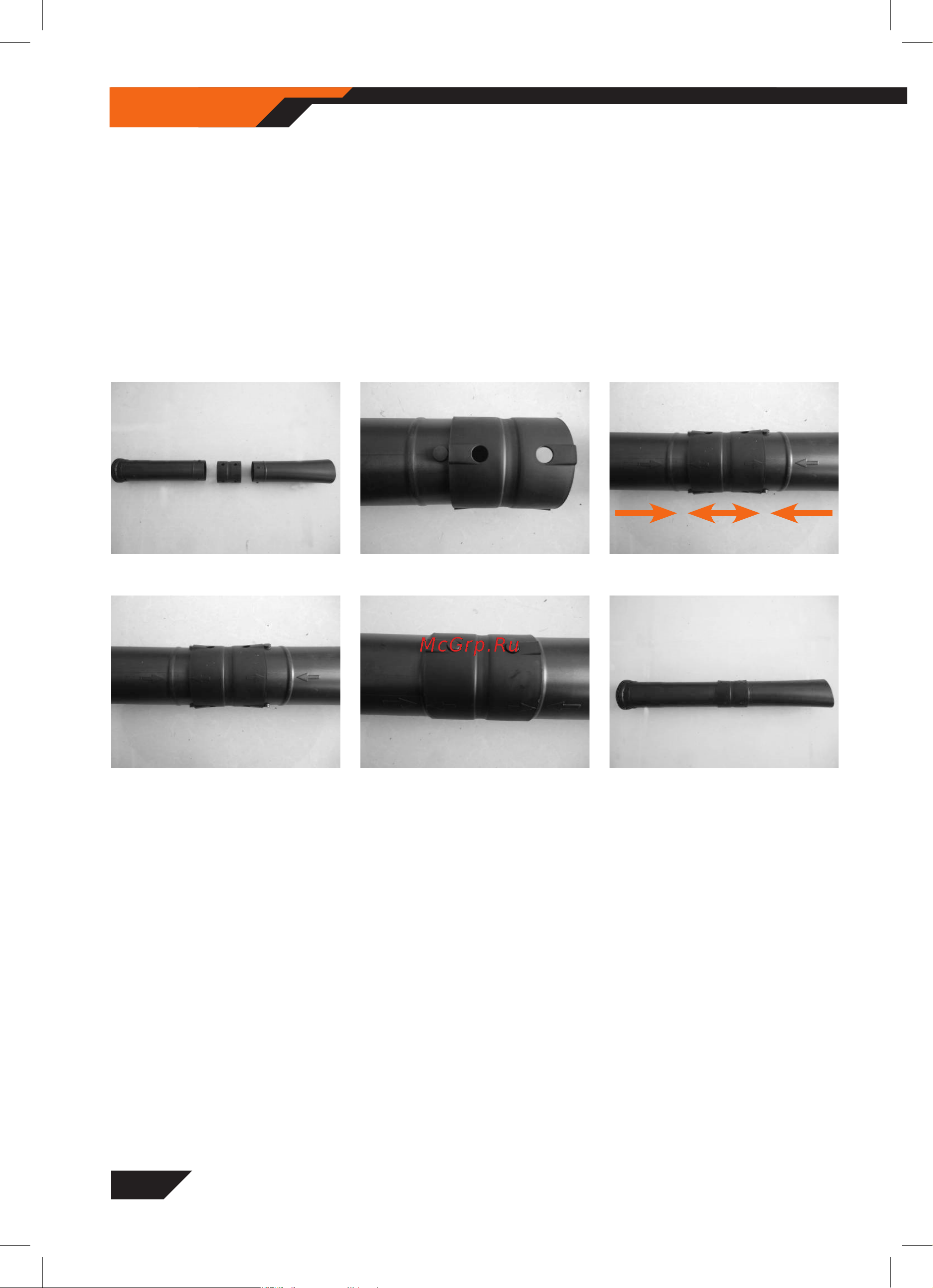

• Труба состоит из 3-х частей (рис. 12).

• Совместите защелки на разных частях трубы, плотно прижмите трубки друг к другу, пока

защелки не встанут на место и не зафиксируются (рис. 13, 14,15, 16).

• Труба в собранном виде (рис. 17).

2. Установка трубы всасывания.

• Вставьте подходящий инструмент (например шлицевая отвертка) через отверстие на решетке,

и отогните язычок, чтобы открыть крышку отверстия всасывания на устройстве (рис. 18, 19).

• Выровняйте стрелку на трубе со стрелкой на устройстве (рис. 20).

• Вставьте и закрепите трубу всасывания на корпусе воздуходувки-пылесоса (рис. 20).

• Прижмите гайку вплотную к корпусу устройства (рис. 21).

• Поверните прижимную гайку в направлении стрелки до тех пор, пока она не защелкнется

внужном положении (рис. 22).

Рис. 12

Рис. 15

Рис. 13

Рис. 16

Рис. 14

Рис. 17
