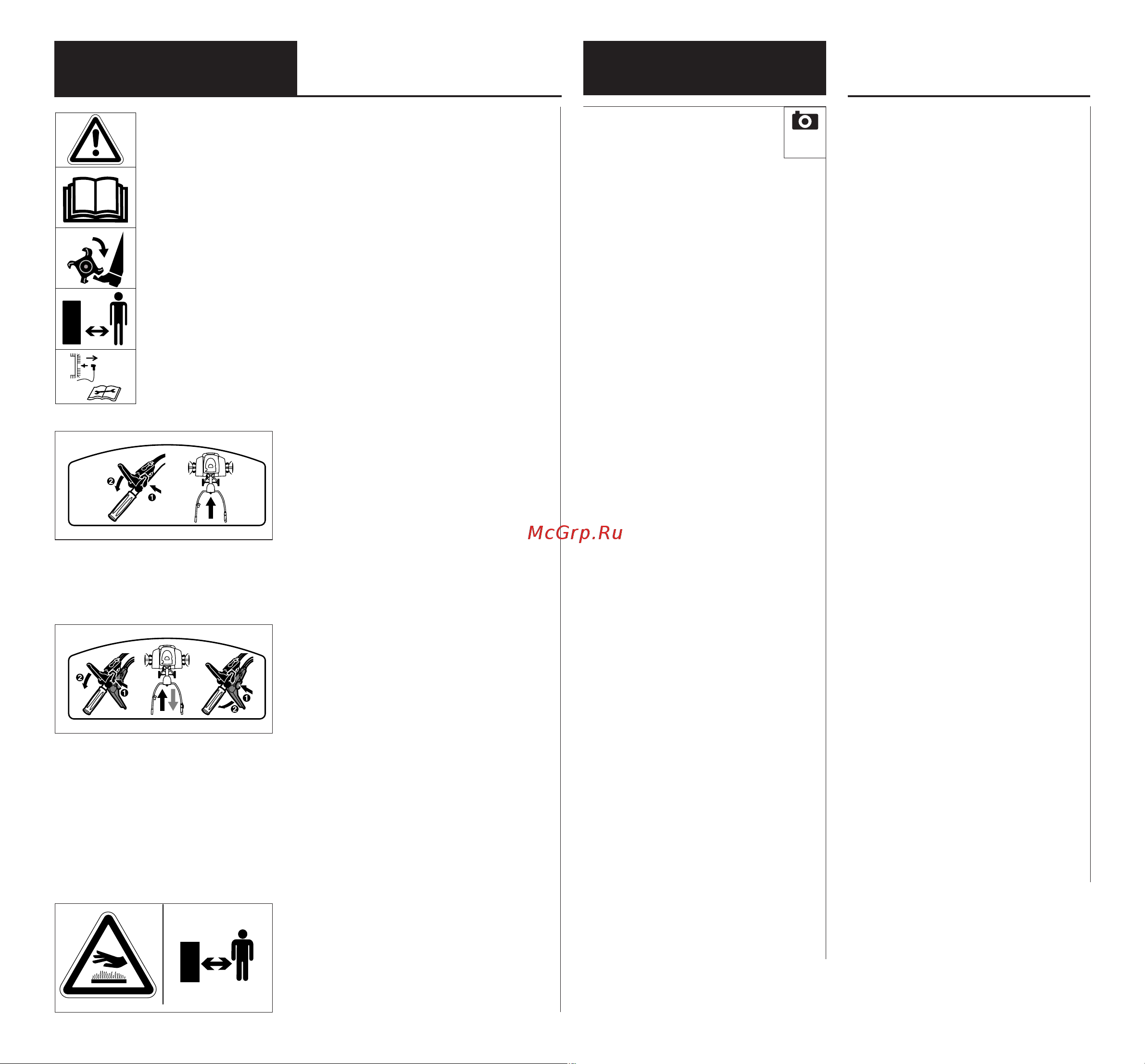

Внимание! –
Опасность получения травм!
Перед вводом в эксплуатацию следует прочитать и
соблюдать инструкцию по эксплуатации и указания
по технике безопасности.
Вращающиеся рабочие органы: руки и ноги держать
на расстоянии от вращающихся рабочих органов.
Эксплуатация только с защитными крышками.
Сохранять безопасное расстояние.
Перед работами по техобслуживанию или очистке
следует снимать наконечник свечи зажигания.
HB 445:
Из соображений безопасности
перед приведением в действие
приводной рукоятки необходимо
вначале нажать деблокирующий
рычаг.
Это позволяет исключить
непреднамеренное приведение в
действие приводной рукоятки.
Опасность ожогов!
Запрещается прикасаться к
горячим поверхностям.
Корпус редуктора имеет высокую
температуру.
HB 445 R, HB 560, HB 585:
Из соображений безопасности
перед приведением в действие
приводной рукоятки необходимо
вначале нажать соответствующий
деблокирующий рычаг.
Это позволит исключить
непреднамеренное приведение в
действие приводной рукоятки.
Черная приводная рукоятка
предназначена для переднего
хода, красная приводная рукоятка
– для заднего хода.
Поз. Наименование Шт.
1 Базовое устройство 1
2 Ведущая ручка 1
3 Транспортировочный
механизм 1
4 Удерживающий хомут
(ходовая часть) 1
5 Шкворень
(транспортировочный
механизм) 1
6 Ограничитель 1
7 Откидной шплинт 8x50 1
8 Зажимной рычаг 1
9 Шайба 1
10 Шестигранная гайка
M10 1
11 Приводная рукоятка
(переднего хода),
черная 1
12 HB 445 R, HB 560,
HB 585:
Приводная рукоятка
(заднего хода),
красная 1
13 HB 445:
Стопорная гайка 1
14 Винт с полупотайной
головкой M6 1
15 Стопорная гайка M6 1
16 Защитная планка
слева 1
17 Защитная планка
справа 1
18 HB 445, HB 445 R:
Рыхлительная
звездочка 4
19 HB 560, HB 585:
Двухрядная
рыхлительная
звездочка 2
20 HB 585:
Однорядная
рыхлительная
звездочка 2
21 Защитный диск для
растений 2
22 Защитное кольцо 2
23 HB 445, HB 445 R,
HB 585:
Откидной шплинт
10x40 6
HB 560:
Откидной шплинт
10x40 4
24 Держатель для
крепления кабеля 1
25 Лента-липучка 2
26 Универсальный ключ 1
27 Вилочный гаечный
ключ 1
28 Шплинт 1
29 Кожух (HB 445) 1
• Инструкция по
эксплуатации 1
• Инструкция по
эксплуатации
двигателя 1
2
05. Описание символов 06. Комплект поставки
10
0478 403 9900 D - RU
