0478 201 9811 B - RU
226
7.1 Монтаж колес и ножек
GE 140 L:
– Раскрыть устройство.
(Ö 10.12)
Монтаж колес:
GE 135 L, GE 140 L:
– Извлечь емкость измельчителя.
(Ö 10.6)
●С помощью отвертки снять колпак
колеса (1) с колеса (I).
●Вставить винт (J) с шайбой (L)
изнутри в отверстие в стойке
колеса (B). Надеть шайбу (L) и
гильзу (K) на винт (J). Надеть
колесо (I) на гильзу (K). Наживить
гайку (M) с шайбой (L) и затянуть с
моментом 5-7 Нм.
●Расположить колпак колеса (1) по
центру колеса (I) и вдавить до
фиксации колпака колеса (1).
– Повторить операцию с другой
стороны.
Монтаж ножек:
●Вставить винт ножки (F) снизу в
отверстие в стойке колеса (B).
Надеть шайбу (G) на винт, вкрутить
колпачковую гайку (H) и затянуть с
моментом 4-6 Нм.
– Повторить операцию с другой
стороны.
7.2 Сборка устройства GE 135 L
●Извлечь емкость
измельчителя. (Ö 10.6)
● Поставить верхнюю часть
устройства (A) на стойку колеса (B) и
осторожно выровнять ее по центру.
При этом следить за правильным
положением резинового
покрытия (1) – резиновое
покрытие (1) не должно быть зажато
между верхней частью устройства и

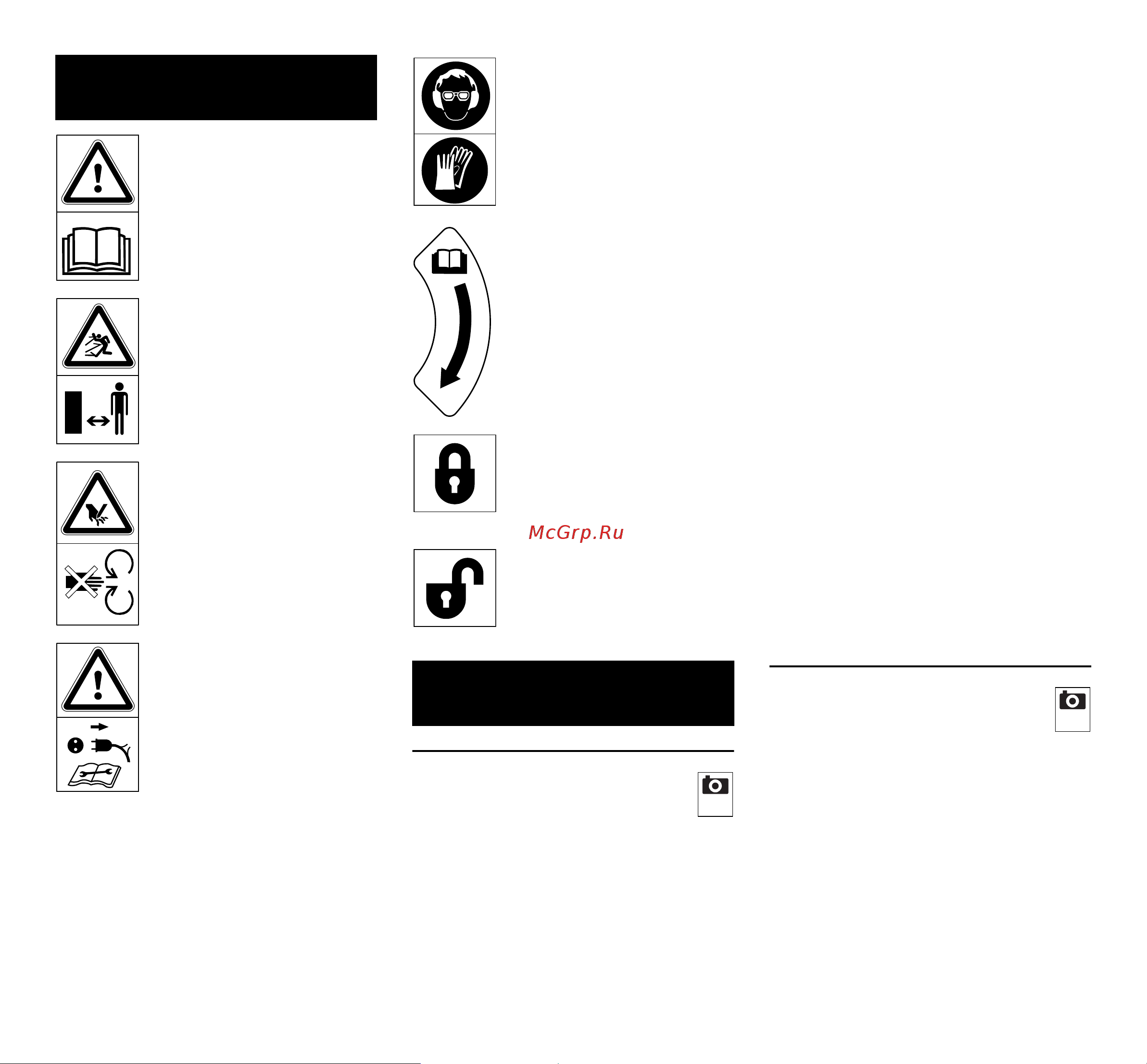

6. Описание символов
Внимание!
Перед первым
применением прочитать
инструкцию по
эксплуатации.
Опасность получения
травм!
Запрещено присутствие
посторонних лиц в
рабочей зоне.
Опасность получения
травм!
Вращающиеся детали!
При работе устройства
руки и ноги должны
находиться на расстоянии
от отверстий.
Опасность получения
травм!
Перед работами с
режущим инструментом, а
также перед работами по
техобслуживанию и
очистке, перед проверкой
соединительного кабеля
на отсутствие запутывания
или повреждения и перед
тем, как оставить
устройство, следует
выключить
элетродвигатель и
отсоединить сетевой
кабель от устройства.
Необходимо использовать
защитные наушники!
Работать в защитных
очках!
Во время работы надевать
рабочие перчатки!
Направление вращения
для юстировки
противорежущей
пластины.
Емкость измельчителя
заблокирована
Емкость измельчителя
разблокирована
7. Подготовка устройства к
работе
