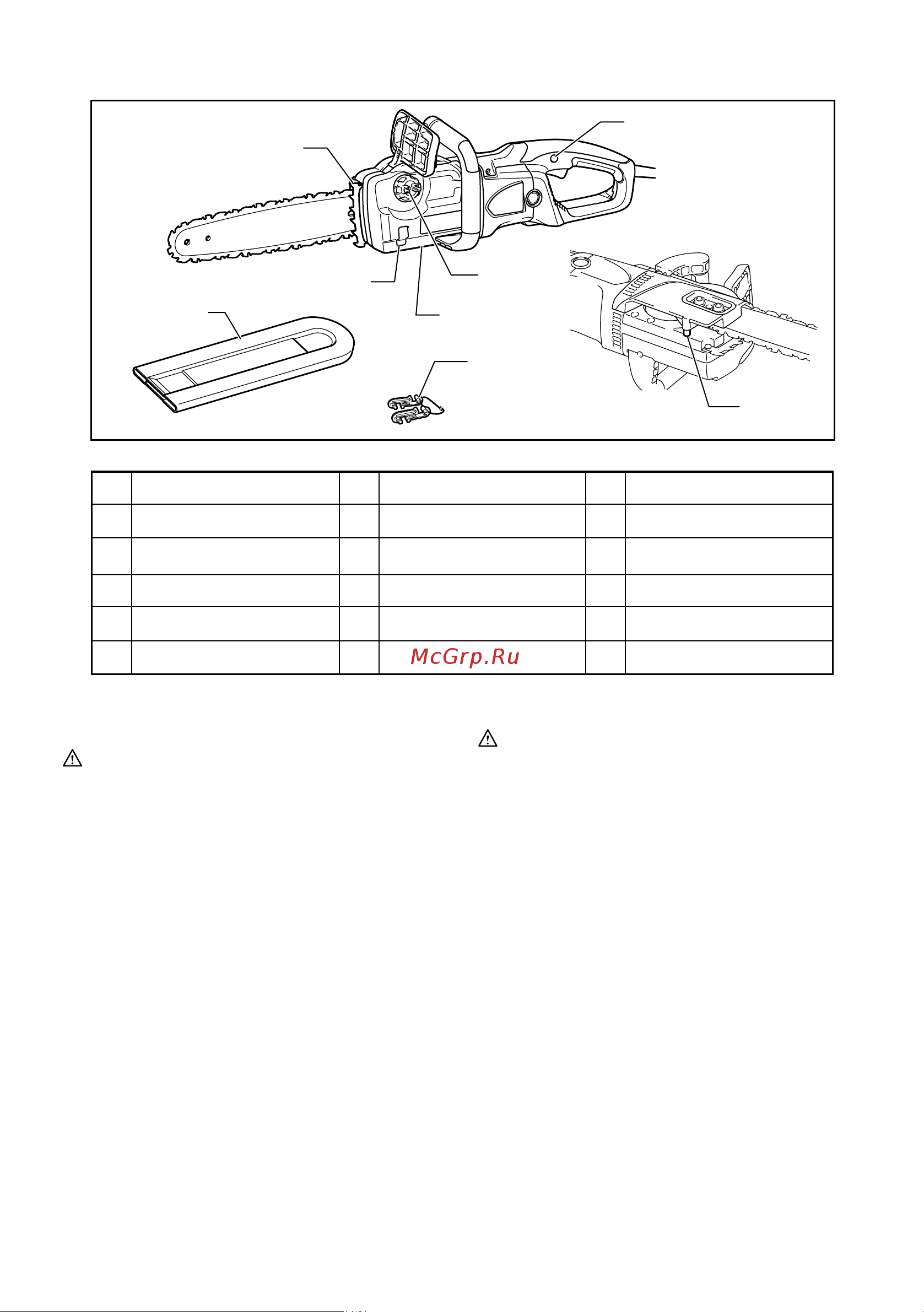

111
(Для всех моделей)
14
12
11
15
13
17
16
18
014514
Фиксатор шнура
1
2
3
4
5
6
7
9
8
10
11
12
13
Зубчатый упор
18
14
15
16
17
Задняя ручка
Курковый выключатель
Крышка емкости для масла
Передняя ручка
Ограждение передней ручки
Стержень направляющей
Пильная цепь
Рычаг
Винт регулировки/регулятор
Смотровое окошко масляного
уровнемера
Ограждение задней ручки
Кнопка разблокирования
Уловитель цепи
Крышка направляющей шины
Винт регулировки маслонасосом
(в нижней части)
Крышка звездочки
014375
МОНТАЖ
ПРЕДУПРЕЖДЕНИЕ:
• Перед проведением каких-либо работ с
инструментом всегда проверяйте, что
инструмент выключен, а шнур питания вынут из
розетки.
Снятие и установка крышки звездочки
Чтобы снять крышку звездочки, выполните
следующие действия:
(Для моделей с гайками)
Рис.1
Ослабьте гайку.
(Для моделей с рычагом)
Рис.2
Нажмите и полностью откройте рычаг до упора.
Поверните рычаг против часовой стрелки.
Чтобы установить крышку звездочки, выполните
описанные выше действия в обратном порядке.
Снятие или установка пильной цепи
ПРЕДУПРЕЖДЕНИЕ:
• При установке или снятии пильной цепи всегда
надевайте перчатки.
Чтобы снять пильную цепь, выполните следующие
действия:
1. Ослабьте крышку звездочки.
2. (Для моделей с гайками) Поверните винт
регулировки цепи против часовой стрелки,
чтобы ослабить натяжение пильной цепи.
(Для моделей с рычагом) Поверните регулятор
в положение "-", чтобы ослабить натяжение
пильной епи.
Рис.3
Рис.4
3. Снимите крышку звездочки.
4. Снимите цепь и шину с цепной пилы.
Чтобы установить пильную цепь, выполните
следующие действия:
5. Соблюдайте направление вращения цепи.
Направление вращения цепи указано стрелкой
на цепи.
