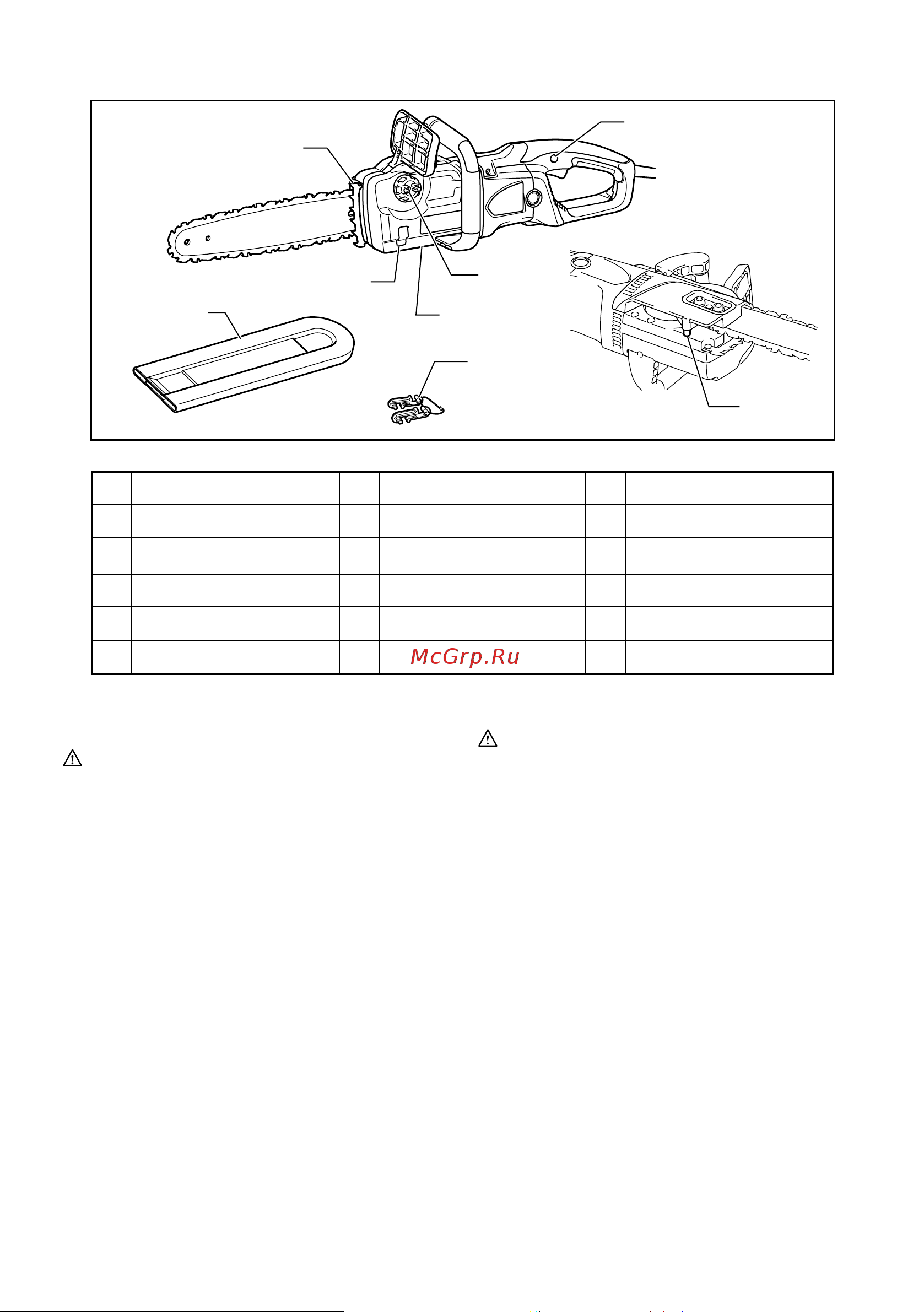

82
(Visiems modeliams)
14
12
11
15
13
17
16
18
014514
Laido kablys
1
2
3
4
5
6
7
9
8
10
11
12
13
Dantuota atrama
18
14
15
16
17
Galinė rankena
Jungiklio spraktukas
Alyvos filtro dangtelis
Priekinė rankena
Priekinė rankų apsauga
Pjovimo juosta
Pjūklo grandinė
Svirtelė
Reguliavimo varžtas/ratukas
Alyvos lygio vaizdas
Galinė rankų apsauga
Atlaisvinimo mygtukas
Grandinės gaudytuvas
Pjovimo juostos gaubtas
Alyvos siurblio reguliavimo varžtas
(apačioje)
Žvaigždutės gaubtas
014375
SURINKIMAS
DĖMESIO:
Prieš taisydami įrenginį visada patikrinkite, ar jis
išjungtas, o laido kištukas - ištrauktas iš elektros
lizdo.
Žvaigždutės gaubto nuėmimas arba
uždėjimas
Norėdami nuimti žvaigždutės gaubtą, atlikite šiuos
veiksmus:
(Veržliniams modeliams)
Pav.1
Atsukite veržlę.
(Svirtiniams modeliams)
Pav.2
Nuspauskite ir iki galo atverkite svirtelę, kol ji nebejudės.
Sukite svirtį prieš laikrodžio rodyklę.
Norėdami uždėti žvaigždutės gaubtą, atlikite pirmiau
aprašytus veiksmus atvirkščia eilės tvarka.
Pjūklo grandinės montavimas arba nuėmimas
DĖMESIO:
Montuodami arba nuimdami pjūklo grandinę,
visada dėvėkite pirštines.
Norėdami nuimti pjūklo grandinę, atlikite šiuos
veiksmus:
1. Atlaisvinkite žvaigždutės gaubtą.
2. (Veržliniams modeliams) Sukite grandinės
reguliavimo varžtą prieš laikrodžio rodyklę, kad
sumažintumėte pjūklo grandinės įtempimą.
(Svirtiniams modeliams) Sukite reguliavimo
ratuką krypties „-“ link, kad sumažintumėte pjūklo
grandinės įtempimą.
Pav.3
Pav.4
3. Nuimkite žvaugždutės dangtelį.
4. Nuimkite nuo grandininio pjūklo jo grandinę ir
kreipiamąją juostą.
Norėdami sumontuoti pjūklo grandinę, atlikite šiuos
veiksmus:
5. Nustatykite grandinės sukimosi kryptį. Ant
grandinės pažymėta rodyklė rodo grandinės
sukimosi kryptį.
