- 2 -

PH-101M

NOVATEK-ELECTRO

1 НАЗНАЧЕНИЕ

Реле напряжения РН-101М ”Volt Control” предназначено для отключения бытовой и про-

мышленной 1-фазной нагрузки 220 В, 50 Гц мощностью нагрузки до 3,5 кВт (до 16 А) при не-

допустимых колебаниях напряжения в сети с автоматическим повторным включением (в

дальнейшем АПВ) после восстановления параметров сети.

В состав РН-101М ”Volt Control” входят:

- встроенный сетевой фильтр, защищающий подключаемую нагрузку от высокочастот-

ных и высоковольтных импульсных помех;

- встроенный автомат токовой защиты (15А).

РН-101М ”Volt Control” индицирует действующее значение входного напряжения, состоя-

ние выходного реле (включено/выключено) и состояние автомата токовой защиты.

124

2 3

1- кнопка включения автомата токовой защиты

2- трехразрядный семисегментный индикатор

3- зеленый светодиод включения нагрузки

4- регулировка максимального напряжения

5- регулировка минимального напряжения

6- регулировка времени АПВ (автоматического повторного включения)

7- входные контакты

8- выходные контакты

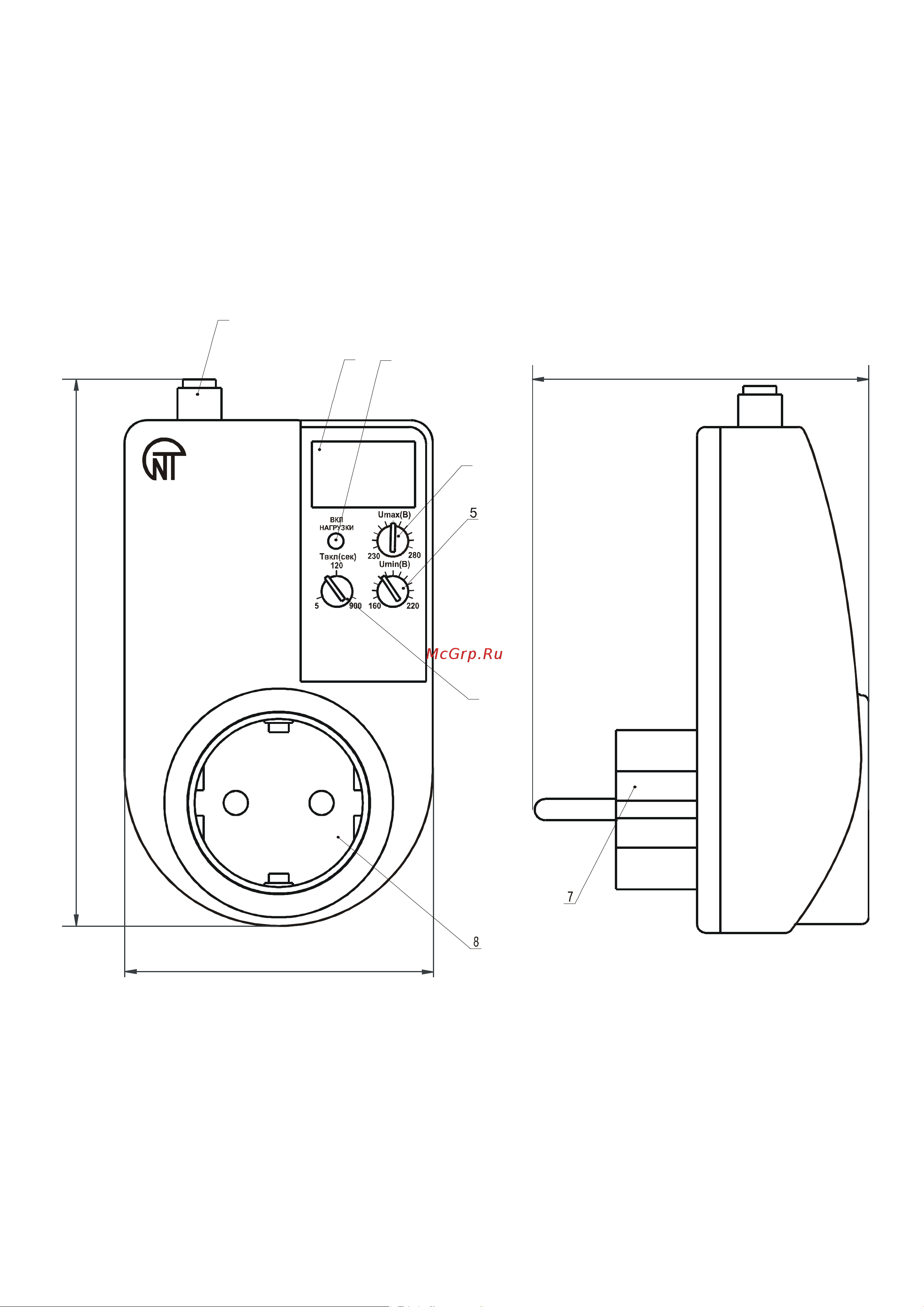

Рисунок 1 – Лицевая панель и габаритные размеры
