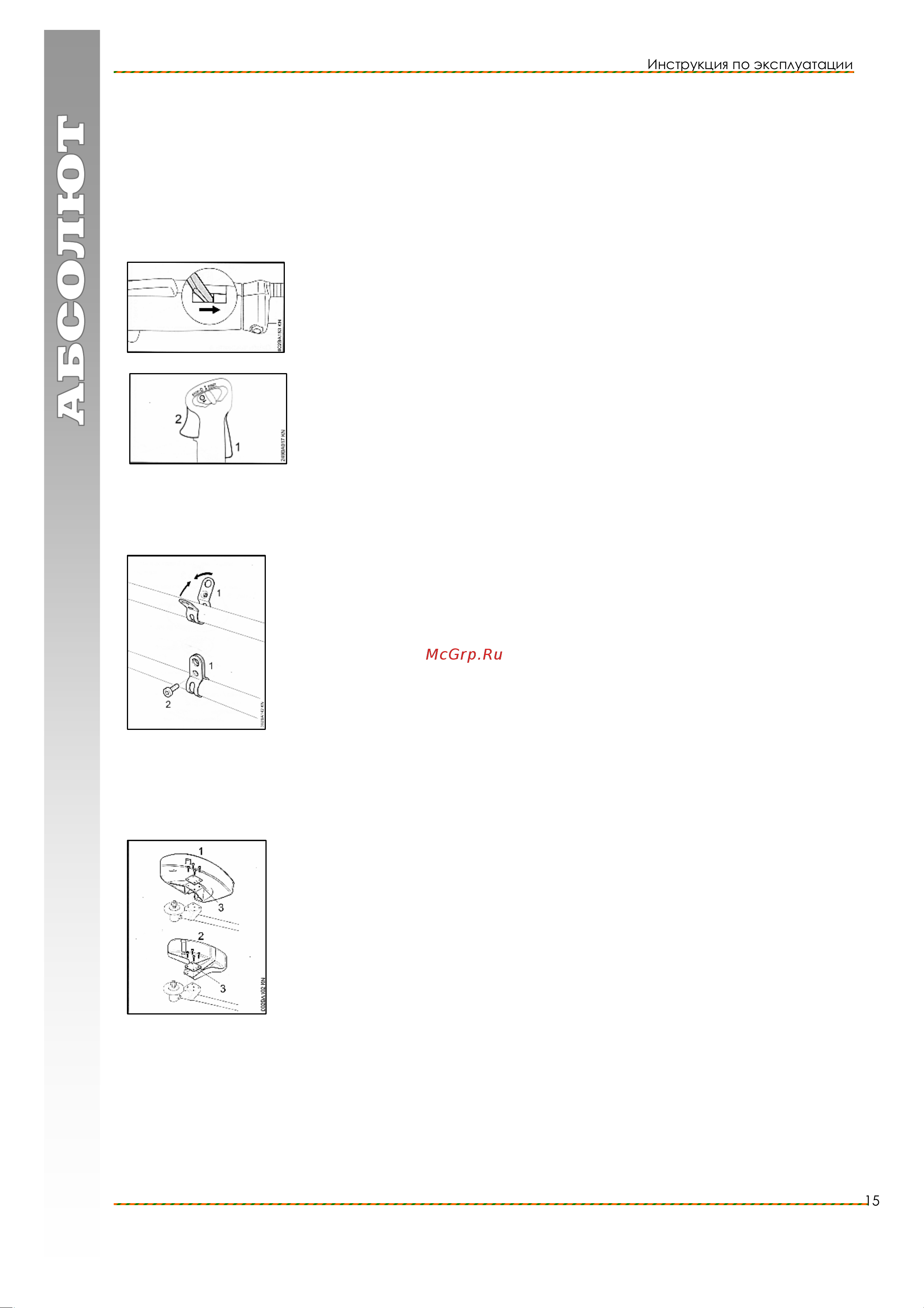

Stihl FS 130 [15/35] Монтаж защитных приспособлений

Инструкция по эксплуатации

ООО «Абсолют»

Tel: (812) 334-77-77 (многоканальный); Fax: (812) 334-77-75

http://www.absolutspb.ru

Регулировка тросика управления дроссельной заслонкой

Только для рукоятки с двумя ручками

Правильно отрегулированный тросик управления дроссельной заслонкой является условием правильного

функционирования подачи «полного газа» и впрыска топлива при пуске, а также холостого хода.

Регулировка тросика управления дроссельной заслонкой должна производиться только при комплектно

монтированном устройстве, - рукоятка управления должна находиться в рабочем положении.

• Фиксатор на рукоятке управления отожмите в конец паза.

Вдавите полностью

1=фиксатор рычага управления подачей топлива и

2= рычаг управления подачей топлива (положение подачи «топливного газа»,

дроссельная заслонка открыта полностью). Тросик управления дроссельной

заслонкой отрегулирован правильно.

Монтаж серьги

Положение серьги см. «Основные узлы»

1=Зажимную скобу резьбой слева насадить на хвостовик (сторона пользователя)

• Сжать вместе щеки скобы и удерживать сжатыми.

2=Винты М6 * 14 ввинтить

• Выверить серьгу

• Винт затянуть до отказа.

Монтаж защитных приспособлений

Монтаж защитного приспособления

1=Это защитное приспособление допущено для любого косильного инструмента!

2=Это защитное приспособление допущено только для косильных головок!

Защитное приспособление наложить на передачу

3=Подкладку подложить и выверить

• Ввинтить винты М5 * 18 и затянуть до отказа.

Монтаж фартука и ножа

Эти детали должны монтироваться на защитном приспособлении (1) в случае применения косильных головок!

На планку:

1=защитного приспособления надвинуть нижний направляющий паз

4=фартука до полной фиксации
