• Затачивайте диск, как описано в прилагаемой инструкции или напечатано на внутренней стороне упаковки

диска.

Остроугольное пильное полотно

• Плоским напильником заточите спинки зубьев, пока верхушки зубьев не станут снова острыми.

* См. «К данной инструкции по эксплуатации».

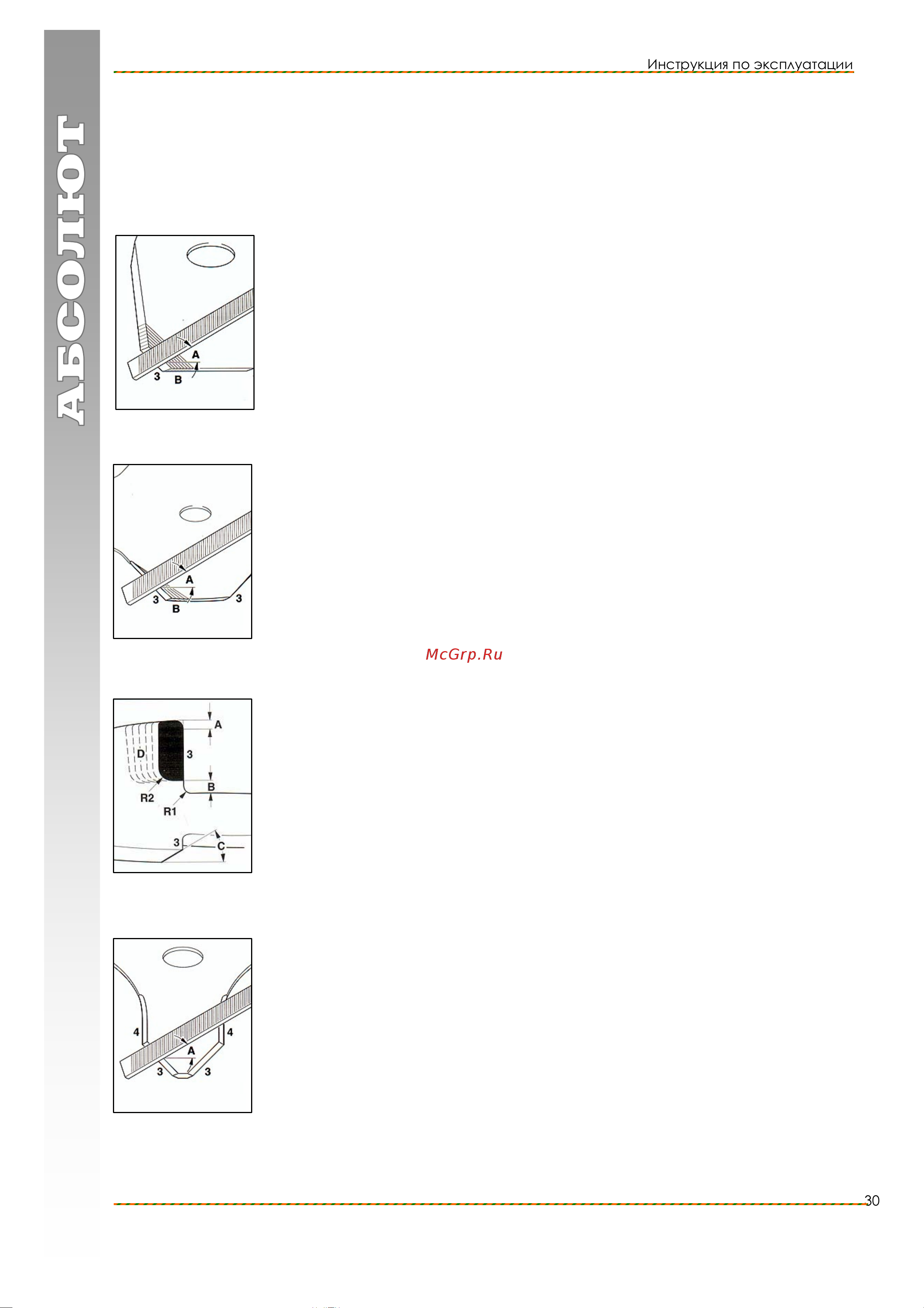

Режущее полотно для травы 230-2 мм

- Затачивайте режущий диск, если все режущие кромки =3 затупились на обеих

сторонах диска. Диск равномерно изнашивается.

Соблюдайте угол заточки А режущей кромки =3, равный 30

- Затачивайте режущую кромку, как показано линиями В.

Режущее полотно для травы 230-4 мм

- Затачивайте режущий диск, если все режущие кромки =3 затупились на обеих

сторонах диска. Диск равномерно изнашивается.

- Соблюдайте угол заточки А режущей кромки =3, равный 30

- Затачивайте режущую кромку, как показано линиями В.

Режущее полотно для травы 230-8 мм

- Затачивайте диск, если верхушки (А) режущих кромок (3) износились на 1 мм.

Размеры и углы заточки

Высота ножки зуба (В) равняется 2 мм. Радиусы R1 (2 мм) и R2 (2,5 мм)

получаются в результате использования предписанных плоских напильников* и

соблюдения угла заточки 30

(С).

- Затачивайте режущую кромку, как показано линиями (D) на рисунке.

*- См. «К данной инструкции по эксплуатации».

Режущее полотно для густого молодняка 250-3

Для заточки используйте шаблон*.

- Заточите верхушки режущих кромок =3, соблюдая угол заточки А,

равный 30

- Затачивайте режущую кромку параллельно линиям на шаблоне.

- Не затачивайте режущие кромки =4, даже если на них зазубрины в некоторых местах.

*-См. «К данной инструкции по эксплуатации».
