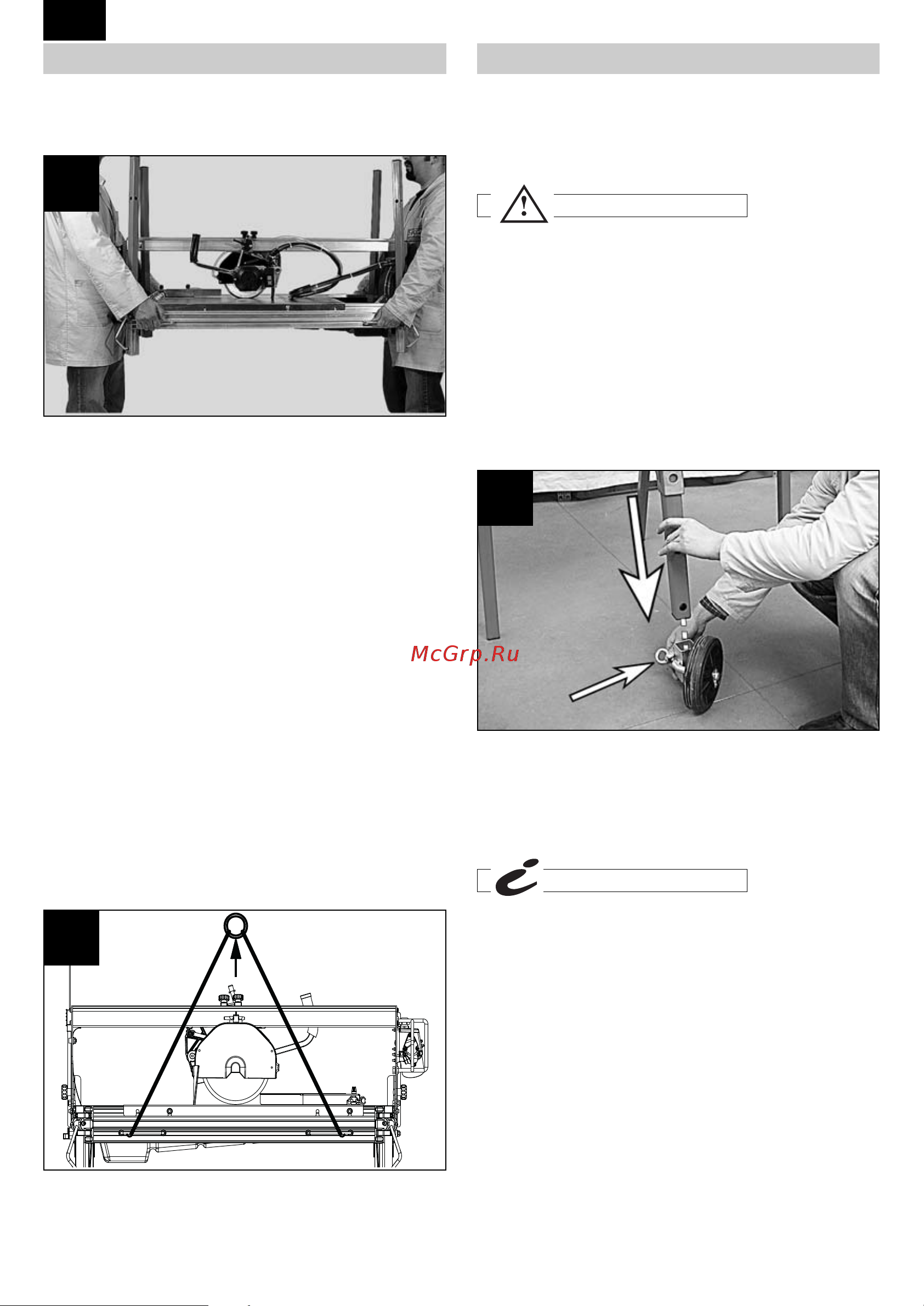

NUOVA BATTIPAV CLASS 900S [10/20] Транспортировка
![NUOVA BATTIPAV CLASS 900S [10/20] Транспортировка](/views2/2001336/page10/bga.png)
Станок CLASS легко перемещается с помощью
специальных боковых ручек. (Фото 6)
Перед перемещением станка убедиться, что:
• Приводная каретка закреплена с помощью
двух рукояток регулировки реза,
расположенных на направляющей балке;
• Приводная головка полностью опущена и
зафиксирована с помощью зажимного
рычага.
• Рукоятки регулировки наклона хорошо
заперты.
• Стержень держателя трубки вынут из своего
гнезда
ДЛЯ ТРАНСПОРТИРОВКИ МАШИНЫ:
а) Использовать строп с 4 (четырьмя) крюками,
зацепляя крюки за транспортные ручки
(фото 7).
b) При помощи второго человека переместить
станок с помощью транспортных ручек.
(Фото 6)
Стандартное оснащение для Арт.65671, 65901.
С помощью аксессуара “КОЛЕСА ДЛЯ
ТРАНСПОРТИРОВКИ” можно перемещать
станок без помощи второго человека.
ДЛЯ ТОГО, ЧТОБЫ НЕ НАРУШИТЬ
УСТОЙЧИВОСТЬ СТАНКА, ТЩАТЕЛЬНО
ВЫПОЛНЯТЬ СЛЕДУЮЩИЕ ПРОЦЕДУРЫ.
ПОДДЕРЖИВАТЬ СТАНОК ВО ВРЕМЯ ОПЕРАЦИИ
ПО УСТАНОВКЕ КОМПЛЕКТА КОЛЕС.
При станке, находящемся в рабочем положении:
a) ослабить фиксатор ножки на стороне,
противоположной блоку управления;
b) поднять ножку и вставить ее в суппорт
колеса (фото 8);
c) зафиксировать ножку с помощью
соответствующего фиксатора;
d) затянуть стопорный винт фиксатора
суппорта колеса (фото 8);
e) повторить операцию для другой ножки.
ДЛЯ ОБЛЕГЧЕНИЯ ПЕРЕМЕЩЕНИЯ СТАНКА
CLASS НА СТРОИТЕЛЬНОЙ ПЛОЩАДКЕ,
РЕКОМЕНДУЕТСЯ ПЕРЕМЕЩАТЬ ЕГО В
ОПУЩЕННОМ ПОЛОЖЕНИИ.
a) поочередно ослабить фиксаторы ножек в
передней части, поддерживая станок с помощью
транспортных ручек;
b) опустить переднюю часть станка, при этом ножки
входят внутрь суппортов до тех пор, пока диаметр
промежуточного отверстия ножек не совпадет с
диаметром суппортов (фото 9);
c) зафиксировать ножки с помощью специальных
фиксаторов ножек;
d) повторить операции, указанные в пунктах (a), (b),
(c) для задней части.
8
4. Комплект колес для транспортировки
ВНИМАНИЕ!
ИНФОРМАЦИЯ
3. Транспортировка
6
7
10
RUS
