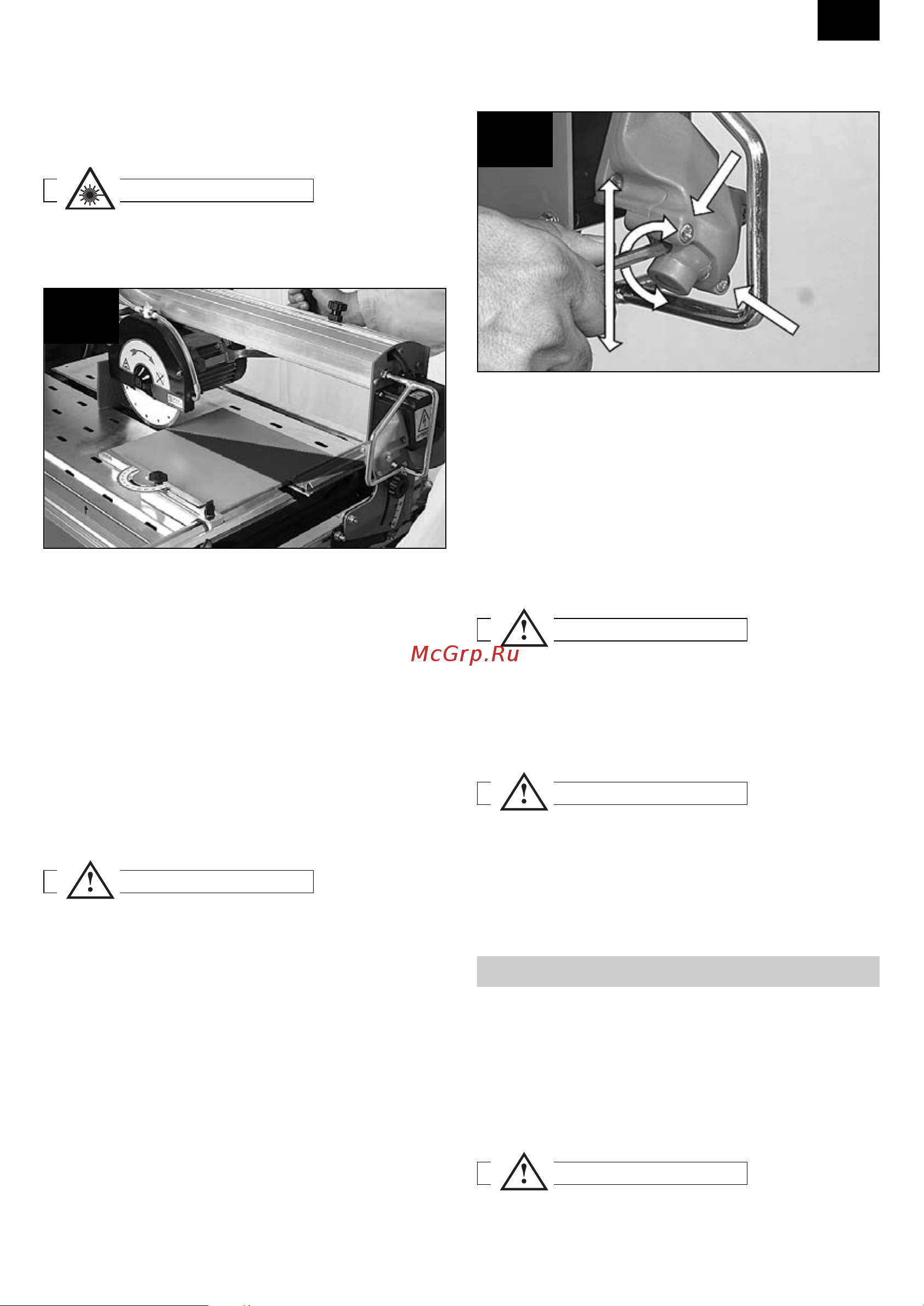

![NUOVA BATTIPAV CLASS 900S [13/20] Техническое обслуживание](/views2/2001336/page13/bgd.png)
может указывать на рабочем столе линию реза
режущего диска.
ЛАЗЕРНОЕ РАЗМЕТОЧНОЕ УСТРОЙСТВО
АКТИВИРУЕТСЯ ПОСЛЕ ПОДКЛЮЧЕНИЯ
СТАНКА К ЭЛЕКТРИЧЕСКОЙ СЕТИ.
ВЫПОЛНЕНИЕ РЕЗА С ПОМОЩЬЮ
ЛАЗЕРНОГО РАЗМЕТОЧНОГО УСТРОЙСТВА
- подключить станок к электрической сети;
- разместить разрезаемую заготовку так,
чтобы линия образуемая лазером,
совпадала с линией реза на разрезаемом
материале;
- выполнить рез, как указано в параграфе
«выполнение прямой резки».
(Фото17)
НЕ ИЗМЕНЯТЬ ПОЛОЖЕНИЕ РАЗМЕТОЧНОГО
УСТРОЙСТВА, НАПРАВЛЯЯ ЛУЧ В
НАПРАВЛЕНИИ ГЛАЗ ОПЕРАТОРА.
НЕ УСТАНАВЛИВАТЬ ЛУЧ БЕЗ
ИСПОЛЬЗОВАНИЯ СРЕДСТВ ДЛЯ ЗАЩИТЫ
ГЛАЗ, И НЕ СМОТРЕТЬ НЕПОСРЕДСТВЕННО,
ИСПОЛЬЗУЯ ОПТИЧЕСКИЕ ПРИБОРЫ.
РЕГУЛИРОВКА РАЗМЕТОЧНОГО УСТРОЙСТВА
В случае, если разметочное устройство не
находится на одной оси с линией реза, нужно
выполнить его правильное выравнивание.
Для правильной установки разметочного
устройства выполнить нижеследующее:
- Ослабить три установочных винта так, чтобы
можно было выполнить перемещение
модуля. (Фото 18).
- -Установить отметку под прямым углом на
линии реза диска. (Фото 17)
- Вставить прилагающийся ключ-
шестигранник 5 мм в шестиугольное
отверстие, расположенное на модуле.
(Фото18)
- При помощи ключа с внешним
шестигранником поворачивать модуль до
выравнивания луча с линией реза режущего
инструмента. (Фото 17)
ВО ВРЕМЯ ПРОВЕДЕНИЯ ОПЕРАЦИЙ ПО
РЕГУЛИРОВКЕ УБЕДИТЬСЯ, ЧТО ЛУЧ,
СОЗДАВАЕМЫЙ ЛАЗЕРНЫМ РАЗМЕТОЧНЫМ
УСТРОЙСТВОМ, НЕ ДОСТИГАЕТ ГЛАЗ
ОПЕРАТОРА.
ИЗГОТОВИТЕЛЬ ОТКЛОНЯЕТ ВСЯКУЮ
ОТВЕТСТВЕННОСТЬ В СЛУЧАЕ ИСПОЛЬЗОВАНИЯ
ЛАЗЕРНОГО РАЗМЕТОЧНОГО УСТРОЙСТВА ДЛЯ
ЦЕЛЕЙ, ОТЛИЧНЫХ ОТ ОБОЗНАЧЕННОЙ.
ДЕМОНТАЖ АЛМАЗНОГО ДИСКА
Отвинтить две гайки, расположенные на
защитном кожухе диска, и снять его. Снять
зажимную гайку диска, используя гаечный ключ
19 мм и ключ-шестигранник 5 мм.
ЗАЖИМНАЯ ГАЙКА ДИСКА ИМЕЕТ ЛЕВУЮ
РЕЗЬБУ
10. Техническое обслуживание
ВНИМАНИЕ!
ВНИМАНИЕ!
ВНИМАНИЕ!
18
ВНИМАНИЕ!
ВНИМАНИЕ!
17
13
RUS
