Snapper ELT18538 [22/34] Регулярное обслуживание

Регулярное обслуживание

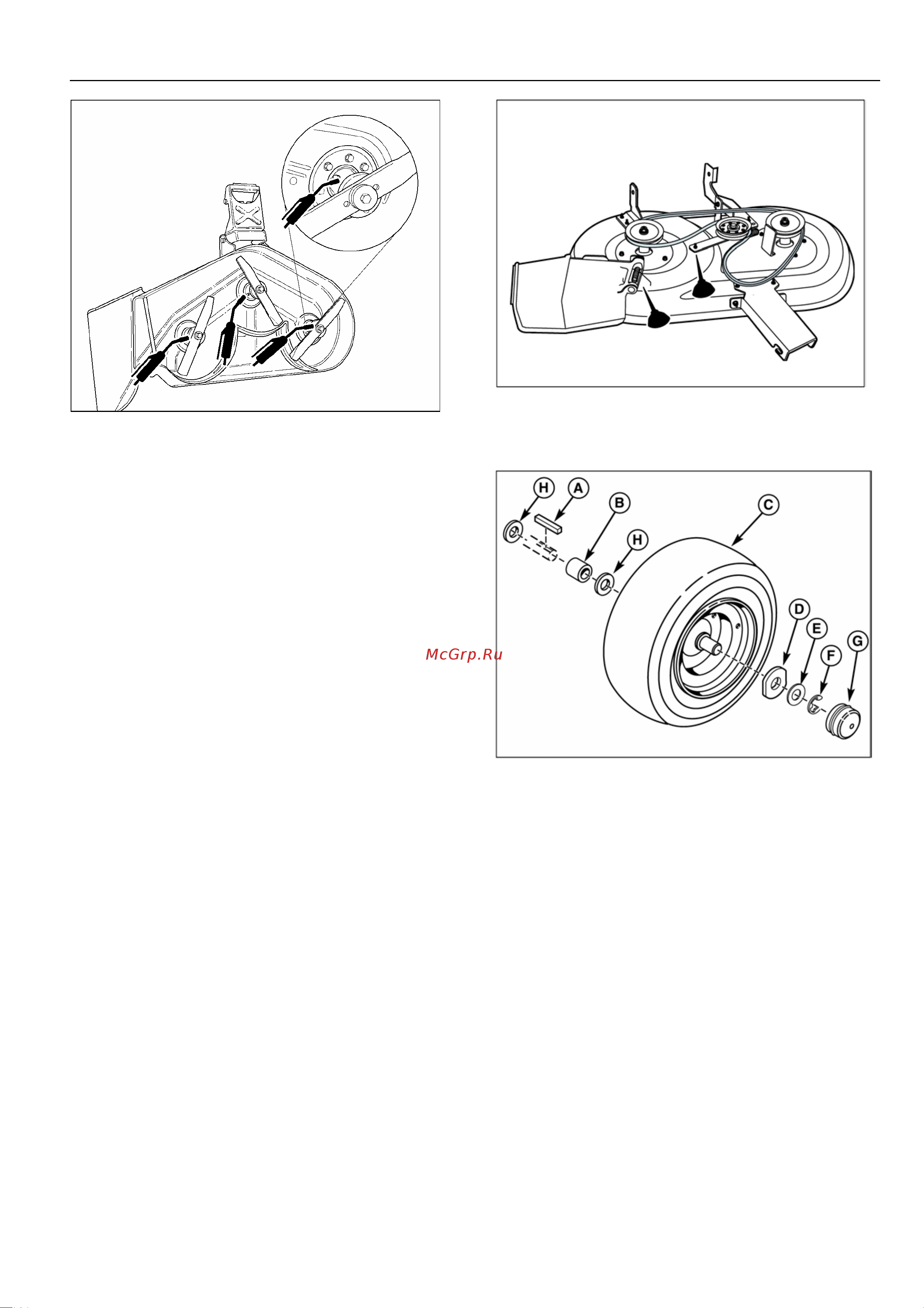

Рис. 15. Смазка валов режущей деки

СМАЗКА ВАЛОВ ЗАДНЕЙ ОСИ

Интервал обслуживания: ежегодно.

Мы рекомендуем снять обода передних колес и

смазывать валы оси ежегодно. Это предотвращает

прихватывание обода на оси и облегчает последующие

процедуры обслуживания.

1. Выключите зажигание, отключите привод ВОМ,

включите стояночный тормоз, заблокируйте

передние колеса.

2. Используя домкрат или цепной подъемник,

расположенный под центром передней рамы,

осторожно приподнимите трактор так, чтобы

передние колеса находились на расстоянии 2,5 – 5

см. от земли.

ПРИМЕЧАНИЕ: Для общей стабильности трактора

во время обслуживания не приподнимайте трактор

выше, чем требуется для снятия колеса.

3. Зафиксируйте заднюю часть трактора на

домкратах, расположенных под задней рамой.

ПРИМЕЧАНИЕ: Ось, установленная на Вашем

тракторе, может отличаться от той, которая

указана на рисунке: количество шайб варьируется для

снижения осевого люфта.

4. Снимите крепеж, фиксирующий колесо к оси и

смажьте вал оси при помощи литиевой смазки или

противозадирного вещества.

5. Установите компоненты в порядке, обратном

разборке и опустите трактор. Убедитесь, что

шпонка (А, рис. 17) установлена в паз оси.

Рис. 16. Смазка системы привода деки (показана

дека 38”)

Рис. 17. Крепление заднего колеса

A. Шпонка

B. Втулка

C. Колесо с ободом

D. Специальная шайба

E. Малая шайба

F. Стопорное кольцо

G. Колпачок оси

H. Большая шайба
