8
СБОРКА
Примечание: все крепежные детали
находятся в пакете для деталей. Не
выбрасывайте детали, пока не соберете
устройство.
Перед сборкой/обслуживанием косилки
отсоедините провод от свечи зажигания.

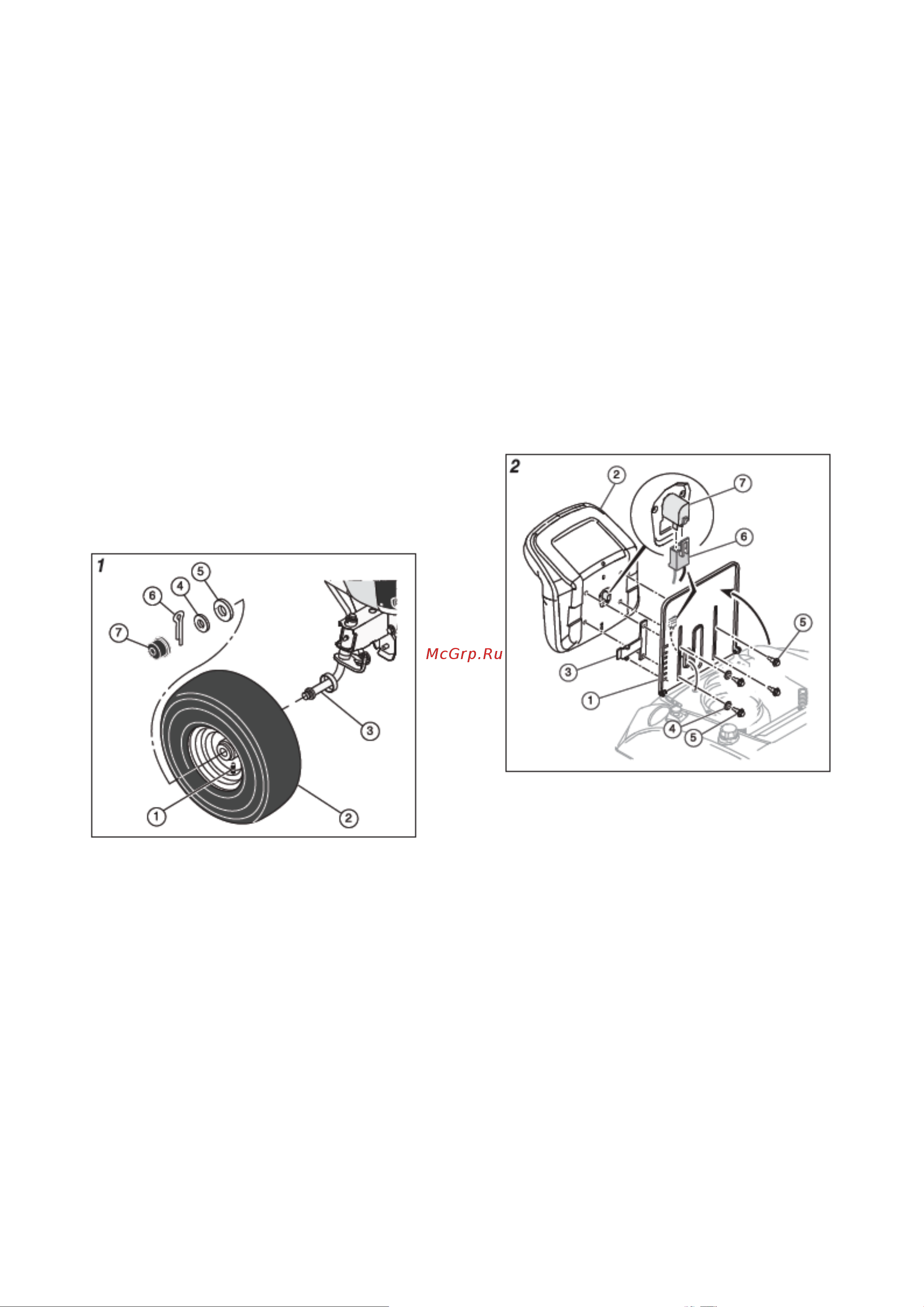

УСТАНОВКА ПЕРЕДНИХ КОЛЕС
1. Убедитесь, что шток клапана (1) выходит
наружу (см. рис. 1).
2. Наденьте колесо (2) на ось (3).
3. Закрепите колесо (2) при помощи шайб (4,
5) и шплинта (6). Разогните
усики
шплинта.
4. Если модель оснащена колпачком
ступицы (7), наденьте его. Убедитесь, что
шайбы удерживают колпачок.
5. Повторите те же действия со вторым
колесом.
Рис. 1
УСТАНОВКА СИДЕНЬЯ
1. Осторожно снимите пластиковый чехол с
сиденья.
2. Поднимите раму сиденья (1) (см. рис. 1).
3. Выровняйте отверстия сиденья (2) и
отверстия рамы.
4. Установите сиденье (2) на раме (1) и
регулирующий рычаг (3) с помощью шайб
(4) и болтов (5).
Примечание: установите шайбы только с
левой стороны.
5. Подсоедините монтажный жгут (6) к
выключателю (7) под
сиденьем.
Рис. 2
6. Опустите сиденье.
7. Проверьте регулирующий рычаг.
a. Поднимите рычаг (3) и подвиньте сиденье
в требуемое положение.
b. Отпустите рычаг, чтобы зафиксировать
сиденье.
