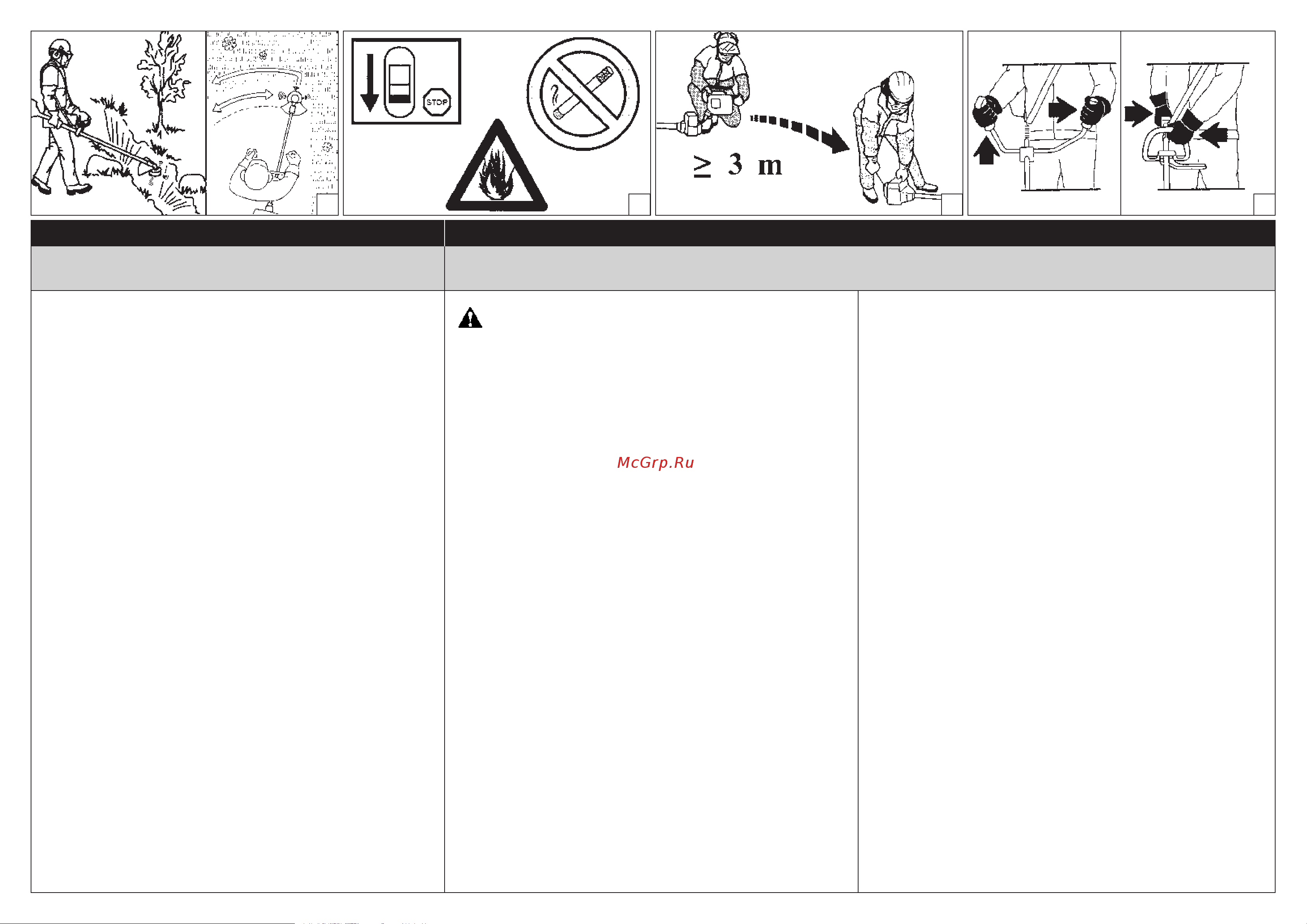

DİKKAT: Doğru kullanıldığında, Motorlu
tırpan kullanımı kolay ve etkin bir alettir.
Yanlış kullanıldığında ya da gerekli önlemler
alınmadığında tehlikeli olabilir. Sorunsuz ve
emniyetli kullanım için güvenlik önlemlerini
uygulayın.
1 - Motorlu tırpanı yorgunken kullanmayın. Fiziksel bir
yorgunluk, alkol etkisinde veya alınmış bir ilaç etkisinde
olma gibi durumlarda motorlu tırpanı kullanmayınız (Şekil
1).
2 - Kullanırken bot, kalın pantalon, eldiven, gözlük, kulaklık
ve kask gibi işe uygun koruyucu giysiler ve aksesuarlar
kullanın. Üzerinize tam oturan ve rahat kıyafetler giyin
(Daha sayfa 52-53).
3 - Çocukların motorlu tırpanı kullanmalarına izin
vermeyin.
4 - Çalışma alanınızın 15 metre kadar içinde kimsenin
bulunmasına izin vermeyin (Şekil 2).
5 - Kullanmaya başlamadan önce bıçak sabitleme vidasının
iyice sıkıştırılmış olmasına dikkat edin.
6 - Yalnız imalatçı rmanın kullanmanızı önerdiği aksesuarlar
tırpanlara takılmalıdır (Daha sayfa 60-61).
7 - Motorlu tırpanı metal koruyucu ya da misinalı kafa
olmadan kullanmayın.
8 - Makinayı kullanmaya başlamadan önce gaz kolunun çalışıp
çalışmadığını kontrol edin.
9 - Çalışırken, ara sıra motoru durdurup bıçağı kontrol edin.
Her hangi bir çatlak ya da kırık varsa hemen değiştirin.
10 - Motorlu tırpanı çalıştırmadan önce bıçağın rahat dönüp
dönmediğini ve üzerinde her hangi bir yabancı cisim olup
olmadığını kontrol edin (Şekil 3).
KANONEΣ AΣΦAΛEIAΣ
12 - Μεταφέρετε το θαμνοκοπτικό με τον κινητήρα σβηστό και
το προστατευτικό του δίσκου τοποθετημένο (Εικ.4).
13 - Εργαστείτε μόνο εάν έχετε μια στάση σταθερή και σίγουρη
(Εικ.5).
14 - Θέτετε σε λειτουργία το θαμνοκοπτικό μόνο σε χώρους
που αερίζονται καλά.
15 - Με τον κινητήρα εν κινήσει μην κάνετε καμία συντήρηση
και μην αγγίζετε το δίσκο.
16 - Γεμίζετε το ντεπόζιτο μακριά από πηγές θερμότητας και
με τον κινητήρα σβηστό (Εικ.6). Μην καπνίζετε κατά τη
διάρκεια του ανεφοδιασμού (Εικ.6)
17 - Μην βγάζετε την τάπα του ντεπόζιτου με τον κινητήρα σε
λειτουργία.
18 - Προσέχετε να μην χυθεί η ανάμικτη βενζίνη στο έδαφος ή
στον κινητήρα.
19 - Εάν τυχόν κατά τη διάρκεια του ανεφοδιασμού χυθεί
καύσιμο, μετατοπίστε το θαμνοκοπτικό πριν θέσετε σε
λειτουργία τον κινητήρα (Εικ.7).
20 - Μην χρησιμοποιείτε καύσιμο (ανάμικτη βενζίνη) για τον
καθαρισμό.
21 - Μην ελέγχετε το σπινθήρα του μπουζί κοντά στην οπή του
κυλίνδρου.
22 - Μην εργάζεστε όταν η εξάτμιση είναι ελαττωματική.
23 - Διατηρείτε πάντα καθαρά τα χερούλια από λάδια και καύσιμα
(Εικ.8).
24 - Διατηρείτε το θαμνοκοπτικό σε μέρος ξηρό, μακριά από
πηγές θερμότητας και ανυψωμένο από το έδαφος.
25 - Μην θέτετε σε κίνηση τον κινητήρα με το βραχίονα
αποσυναρμολογημένο.
26 - Μην κόβετε πολύ κοντά στο έδαφος για να αποφύγετε
πέτρες και άλλα αντικείμενα.
27 - Ελέγχετε καθημερινά το θαμνοκοπτικό για να είστε σίγουροι
ότι κάθε εξάρτημα ασφαλείας και μη, λειτουργεί.
28 - Μην επεξεργάζεστε ή επισκευάζετε το θαμνοκοπτικό
πέρα από την κανονική συντήρηση. Απευθυνθείτε σε
εξουσιοδοτημένα συνεργεία.
11 - Motor rölantideyken bıçak dönmemelidir. Dönüyorsa
rölanti ayar vidasıyla ayarlayın.
12 - Taşırken motor durmuş ve bıçağın metal muhafazası
üzerinde olmalıdır (Şekil 4).
13 - Ayağınızı yere sıkı basın ve emniyetli bir pozisyonda kesim
yapın (Şekil 5).
14 - Motorlu tırpanı hava akımı olan yerlerde kullanın.
15 - Bıçağa dokunmayın ve motor çalışırken bakım
yapmayın.
16 - Depoyu doldururken motor durmuş olmalıdır. Etraa ateş
ya da ısı kaynağı bulunmamalıdır (Şekil 6). Yakıt koyarken
sigara içmeyin (Şekil 6).
17 - Motor çalışırken deponun kapağını açmayın.
18 - Yere ya da motorun üzerine benzin dökmemeye dikkat
edin.
19 - Depoyu doldururken benzin taşarsa, motoru benzinin
aktığı yerden uzakta çalıştırın (Şekil 7).
20 - Cihazınızı temizlemek için benzin kullanmayın.
21 - Bujiyi silindirin yakınınında kontrol etmeyin.
22 - Bozuk egzosla çalışmayın.
23 - Saplarda yağ ve benzin bulunmamalıdır (Şekil 8).
24 - Motorlu tırpanı kuru bir zeminde ve yakıt deposu boş
olarak tutun. Yere koymayın.
25 - Saplar takılmamışken motoru çalıştırmayın.
26 - Taşlara ve diğer nesnelere çarpmamak için yere çok yakın
kesim yapmayın.
27 - Her gün motorunuzu hem kullanım hem de güvenlik
açısından kontrol edin.
28 - Rutin bakım haricinde kendi başınıza motorlu tırpanınıza
bakım yapmaya kalkmayın. Bakım yaptırmak için yetkili
servislere başvurun.
GÜVENLİK ÖNLEMLERİ
49
5
6 8
7
