РАБОТЫ ПО ТЕХНИЧЕСКОМУ
ОБСЛУЖИВАНИЮ
ВОЗДУШНЫЙ ФИЛЬТР
ВНИМАНИЕ!
Засоренный воздушный фильтр
препятствует потоку воздуха в
карбюратор, снижает мощность
двигателя и производительность
культиватора. Эксплуатация дви-
гателя без воздушного фильтра
или с повреждённым воздушным
фильтром будет способствовать
попаданию грязи в двигатель, вы-
зывая быстрый износ деталей
двигателя. Выход из строя дви-
гателя по причине работы с гряз-
ным воздушным фильтром не под-
лежит ремонту по гарантии.
3
4
1
2

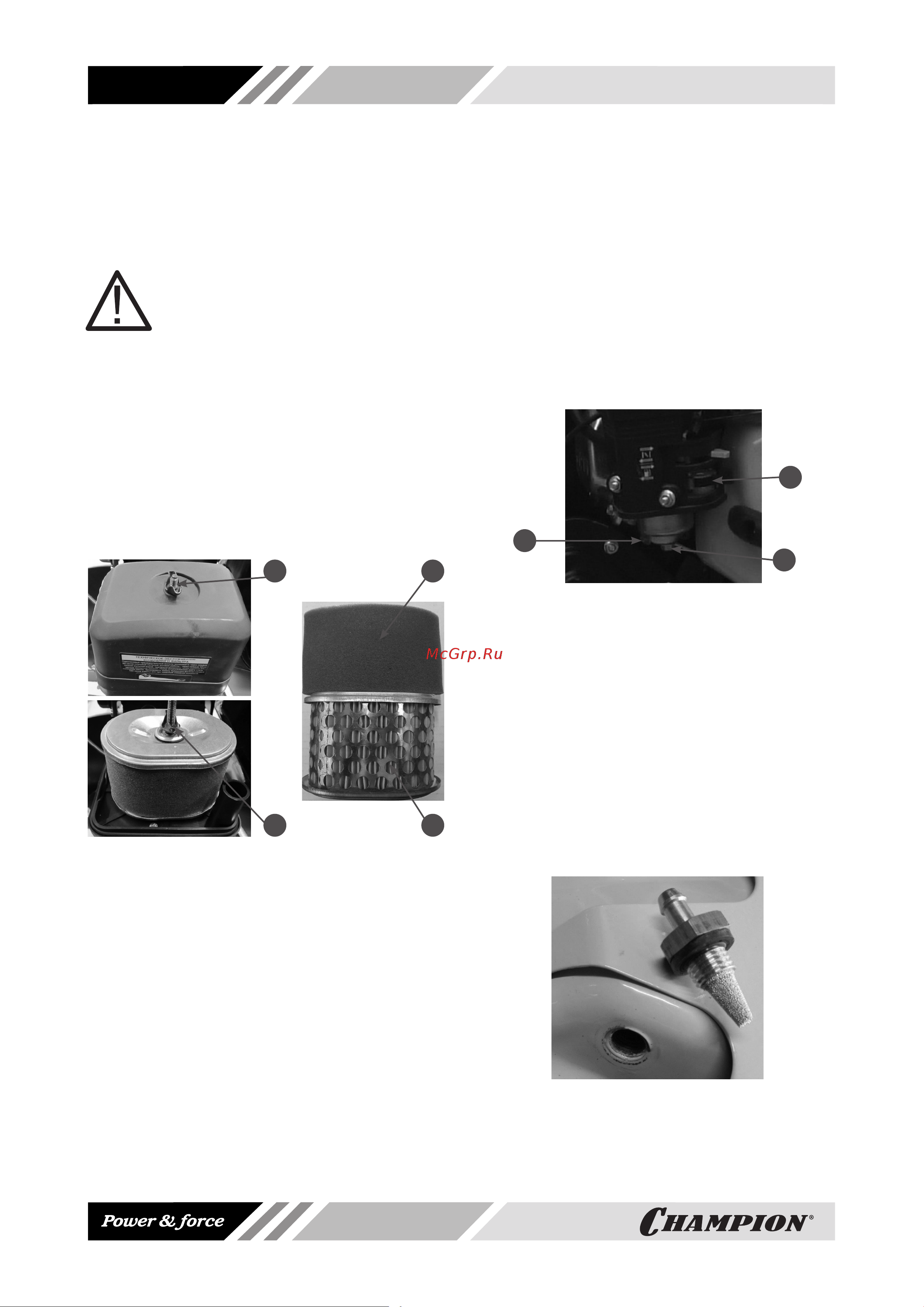

Рис.12
1. Открутите гайку (1) и снимите крышку
воздушного фильтра (Рис.12).
2. Открутите гайку (2) и снимите воздуш-
ный фильтр (Рис.12).
3. Проверьте состояние фильтрующего
элемента и убедитесь, что он находится
в чистом и исправном состоянии.
4. Грязный поролоновый фильтр(3) про-
мойте теплым мыльным раствором или
раствором негорючей жидкости, тща-
тельно отожмите и просушите. Смочите
фильтр небольшим количеством специ-
ального масла для фильтров, либо чи-
стым моторным маслом и тщательно
отожмите.
5. Грязный бумажный фильтр (4) подлежит
только замене.
6. Установите на место воздушные филь-
тра, установите крышку и закрутите гай-
ку крепления крышки.
ОЧИСТКА ФИЛЬТРА-ОТСТОЙНИКА
КАРБЮРАТОРА
3
1
2
Рис.13
1. Установите рычаг топливного крана (1)
в положение Off (закрыто).
2. Установите под карбюратор подходя-
щую емкость.
3. Открутите сливной болт (2) и слейте то-
пливо из карбюратора.
4. Открутите стакан отстойника (3) и про-
мойте его.
5. Закрутите стакан отстойника и сливной
болт.
ТОПЛИВНЫЙ ФИЛЬТР
Рис.14
Внутри топливного бака установлен топлив-
ный фильтр, который совмещен с приемным
штуцером топливного шланга. Фильтр вы-
полнен в виде металлической или капроно-
