8

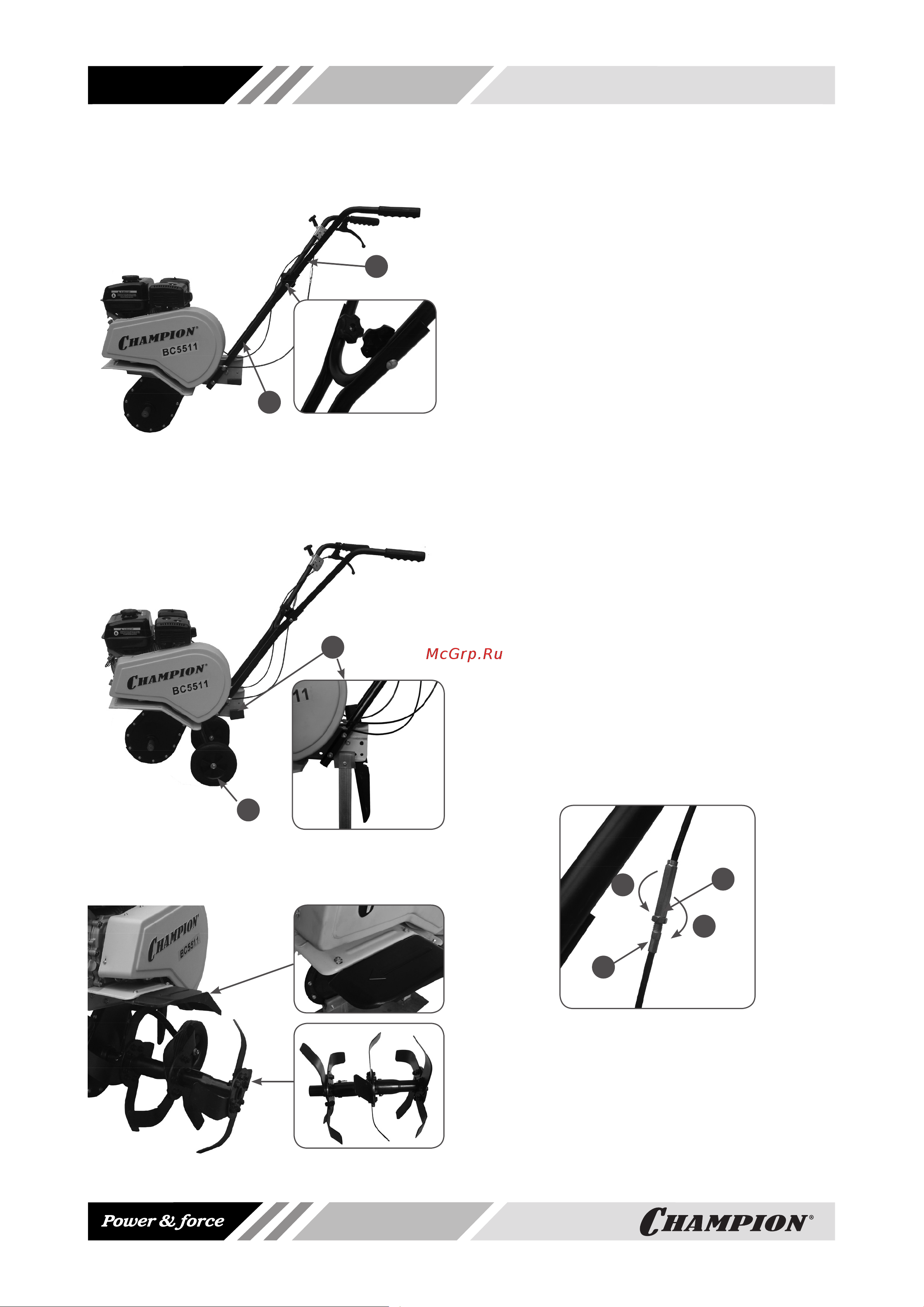

СБОРКА КУЛЬТИВАТОРА
1
2
Рис.3
Используя крепежные болты, установите,
установите на культиватор рабочие рукоят-
ки, нижнюю(1) и верхнюю(2) часть Рис.3.
1
2
Рис.4
Установите транспортировочные колеса (1)
и сошник (2) так, как показанано на Рис.4
Рис.5
Установите правую и левую защиту рабо-
чих фрез и сами фрезы так, как показано на
Рис.5. Перед установкой фрез вал редукто-
ра следует смазать консистентной смазкой
типа «Литол».
УСТАНОВКА СОШНИКА
Сошник обеспечивает различную глубину
обработки почвы. Если вы устанавливаете
сошник слишком низко, то глубина культи-
вирования увеличится, увеличится нагруз-
ка на двигатель, скорость культиватора за-
медлится. Поднимая сошник, вы увеличите
скорость машины, но культивирование будет
более поверхностное. Правильная установ-
ка глубины сошника зависит от типа и соста-
ва почвы.
РЕГУЛИРОВКА ТРОСА
ВКЛЮЧЕНИЯ ВРАЩЕНИЯ ФРЕЗ
После сборки культиватора и запуска дви-
гателя необходимо проверить регулировку
троса включения вращения фрез.
1. Если при нажатом рычаге привода фре-
зы не вращаются, значит, трос длинный
и его необходимо укоротить.
2. Если при отпущенном рычаге привода
фрезы продолжают вращаться, трос не-
обходимо удлинить.
В
А
2
1
Рис.6
Для удлинения троса необходимо ослабить
контргайку (А) и раскрутить соединительную
муфту троса (В). Для того, чтобы укоротить
трос, соединительную муфту необходимо
закрутить. После установки нужной дли-
ны троса, необходимо затянуть контргайку
(Рис.6).
