DDE WYZ20H2-13 - деталировка [11/12] Assembly
![DDE WYZ20H2-13 - деталировка [11/12] Assembly](/views2/2002255/page11/bgb.png)

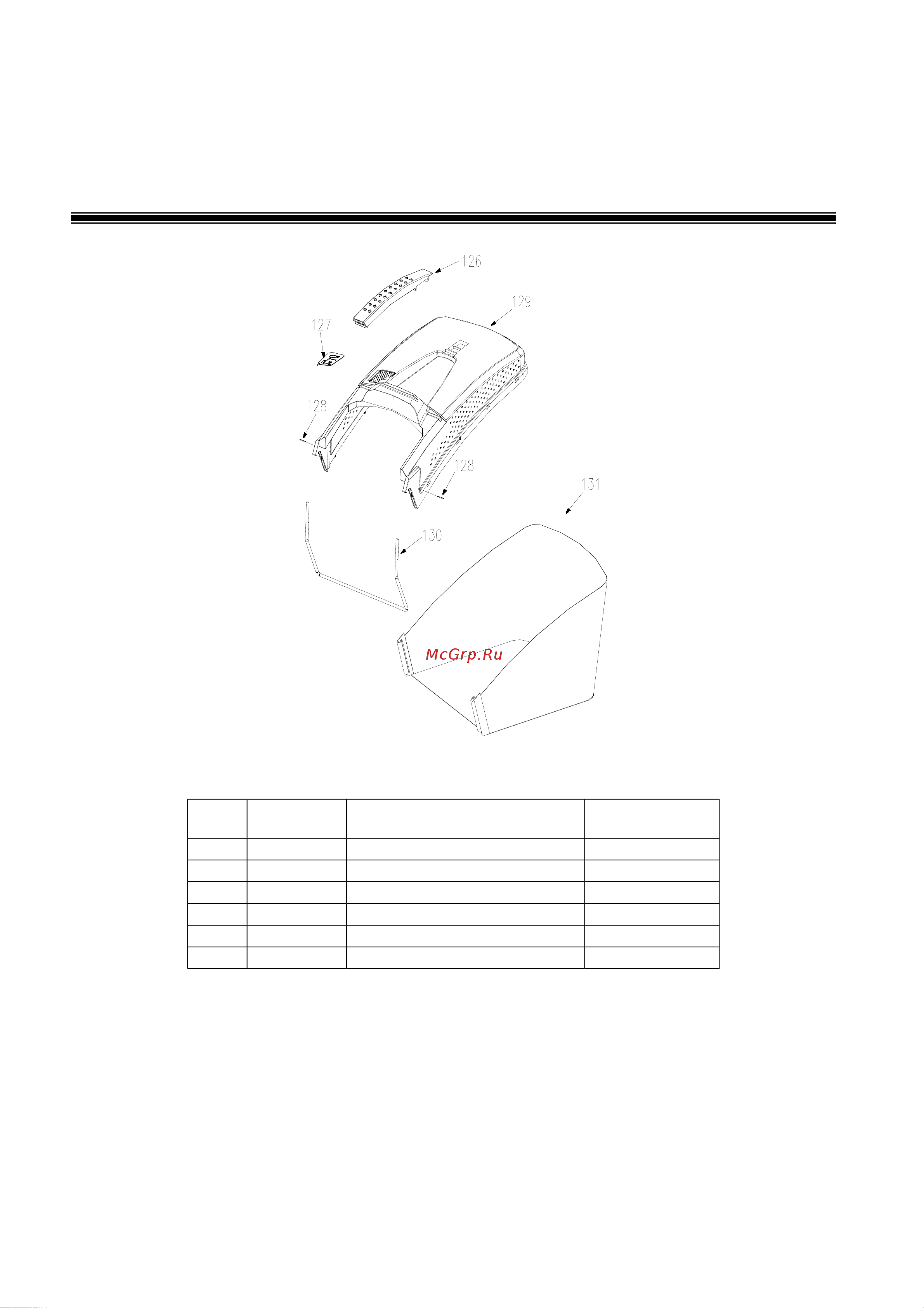

GRASS BAG
ASSEMBLY
REF
NO.
PART NO. DESCRIPTION Quantity
126 2100463A
Grass Bag Handle
1
127 2100446A
Access plate
1
128 B879-2513
Spring pin2.5X13
2
129 2100467A
Grass Bag Cover
1
130 2012611
Bag Frame
1
131 2012620
Grass Bag Assembly
1
