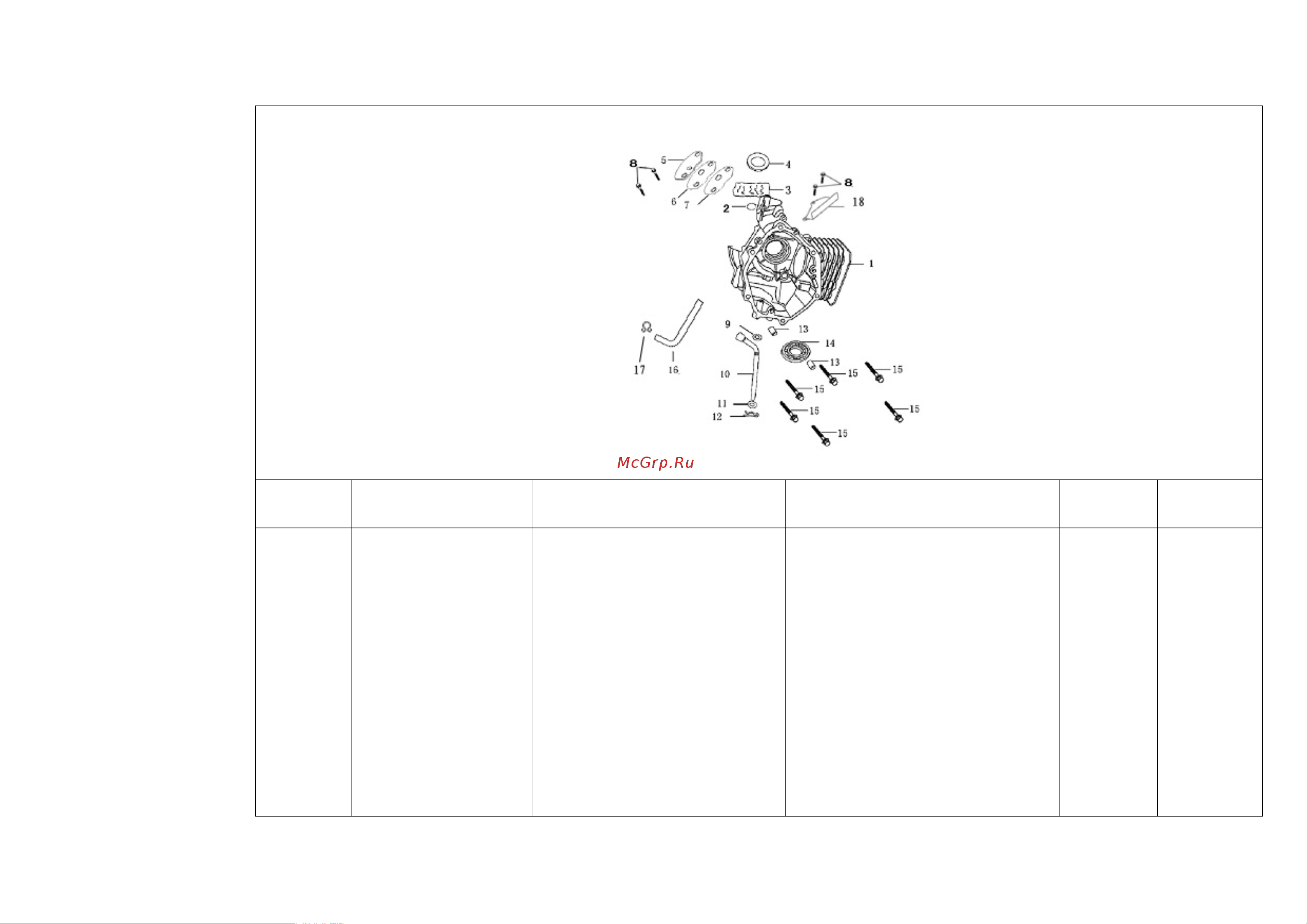

E-1 曲轴箱总成 CRANKCASE ASSY
序 号
Ref. No.
零 部 件 代 号
Part No.
零 部 件 名 称
Description
数 量
Quantity
备 注
Remark
1
2
3
4
5
6
7
8
9
10
11
12
13
14
11100/1P70FV
15253/1P68FV
15251/1P64FV
11320/1P64FV
15261/1P68FV
15263/1P68FV
15264/1P68FV
GB/T5789
26113/168F
26111/1P64FV
11130/1P64FV
26112/1P64FV
11113/1P70FV
GB/T276-94
曲轴箱组合
阀片
滤网
曲轴油封组件（二）（25×38×7）
机油滤清器盖
机油滤清器盖密封垫（软木）
机油滤清器盖垫片（纸垫）
螺栓 M6×12
调速摆杆垫片
调速摆杆
摆杆油封组件（6×11×5）
调速摆杆锁夹
定位销φ9×14
轴承 6205
Crankcase
Valve piece
Gauze
Oil seal（二）
（25×38×7）, crankshaft
Filter-cover
Gasket
Gasket
Bolt M6×12
Washer
Regulating sway bar
Oil seal
（6×11×5）
Split pin
Set pin
φ9×14
Bearing
6205
1
1
1
1
1
1
1
4
1
1
1
1
2
1
— 1 —
