DDE Hobby500 деталировка [9/18] Description
![DDE Hobby500 деталировка [9/18] Description](/views2/2002257/page9/bg9.png)

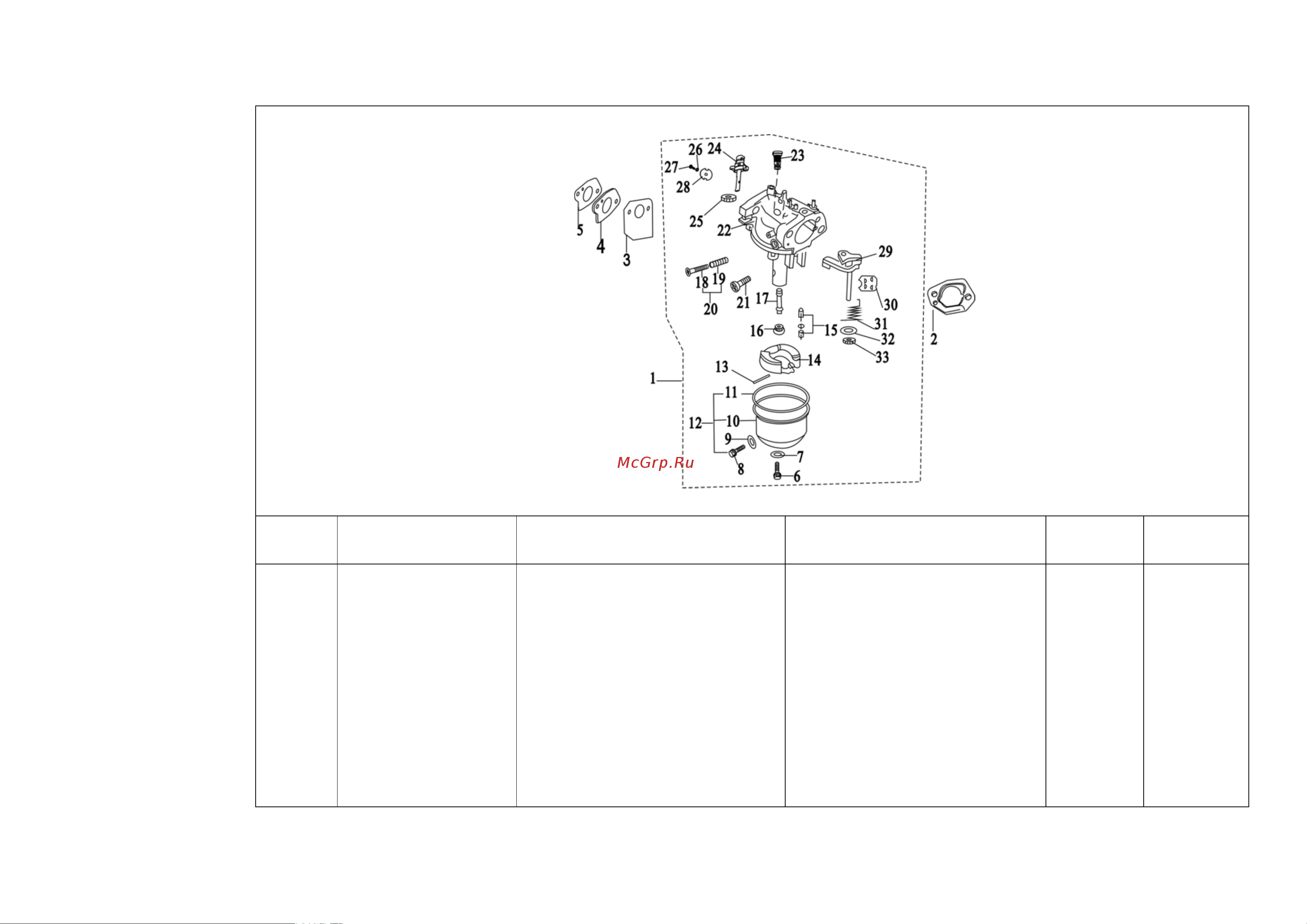

E-6 化油器总成 CARBURETOR ASSY
序 号
Ref. No.
零 部 件 代 号
Part No.
零 部 件 名 称
Description
数 量
Quantity
备 注
Remark
15
16
17
18
19
20
21
22
23
24
25
26
27
16230/168F
16243
16244
16351/1P70FV
16352/1P70FV
16350/1P70FV
16341/1P64FV
16111/1P70FV
16245/1P70FV
16263/1P64FV
16266/168F
16265/168F
16264/168F
浮子油针组件
主喷油孔
主喷油管
怠速调整螺钉
怠速调整螺钉弹簧
怠速调整螺钉组件
节气门调整螺钉
化油器本体
怠速喷油量孔
节气门摇臂
节气门轴防尘垫
节气门锁紧弹垫
节气门锁紧螺钉
Needle valve, float
Orifice，Main jet
Pipe, main jet
Idle adjustment screw
Spring
Idle adjustment screw assy.
Throttle adjustment screw
Noumenon, carburetor
Rocker
Dustproof wash
Washer
Bolt
1
1
1
1
1
1
1
1
1
1
1
1
1
— 9 —
