DDE Hobby500 деталировка [18/18] Description
![DDE Hobby500 деталировка [18/18] Description](/views2/2002257/page18/bg12.png)

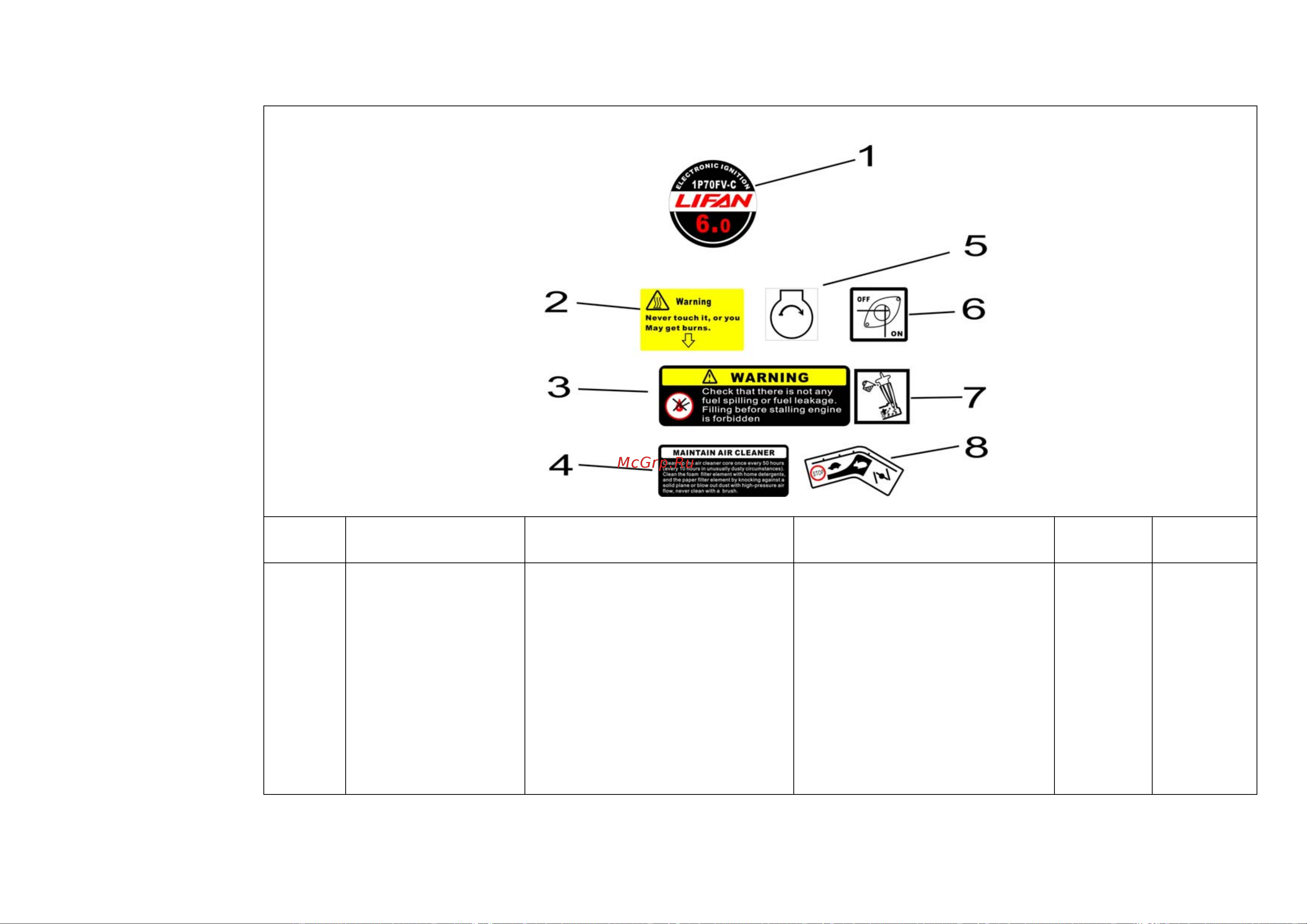

E-14 贴花 EMBLEM
序 号
Ref.No.
零 部 件 代 号
Part No
零 部 件 名 称
Description
数 量
Quantity
备 注
Remark
1
2
3
4
5
6
7
8
91111
91117/1P64FV
91118/1P64FV
91113/168F
91128/XSS46
91119/1P70FV
91112/1P64FV
91114/1P64FV
动力圆形贴花
注意高温贴花
燃油警告贴花
空滤器保养贴花
起动贴花
燃油开关贴花
加注机油贴花
龟兔贴花
Model label
Emblem, Hi-temp
Emblem, fuel
Emblem, maintenance of air cleaner
Emblem, start
Emblem, fuel cock
Emblem, adding oil
Emblem, tortoise and rabbit
1
1
1
1
1
1
1
1
