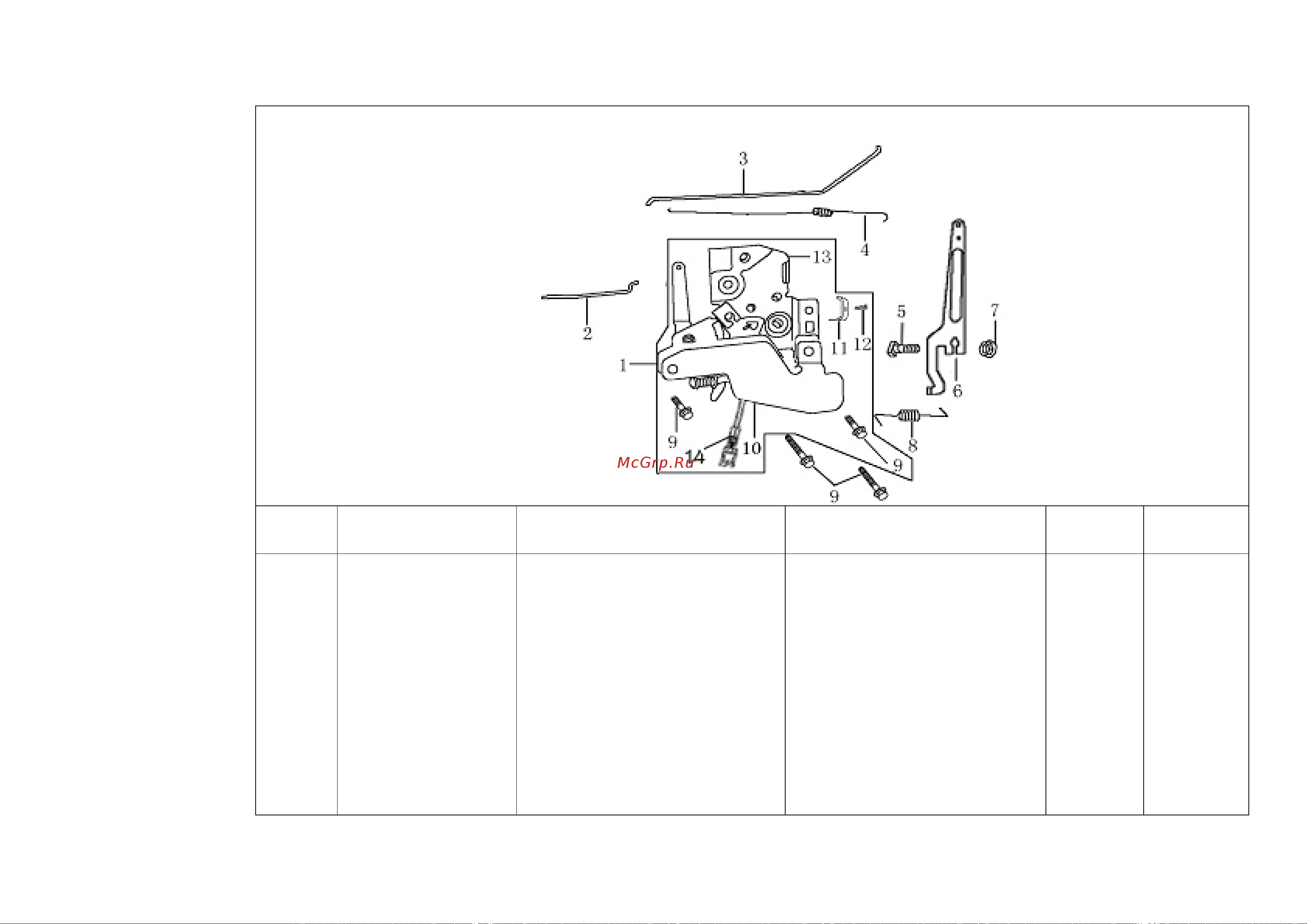

E-11 调速控制系统 REGULATING CONTROL SYSTEM
序 号
Ref. No.
零 部 件 代 号
Part No.
零 部 件 名 称
Description
数 量
Quantity
备 注
Remark
1
2
3
4
5
6
7
8
9
10
11
12
13
14
26200/1P64FV
26119/LF1P68FV-C
26115/1P68FV
26118/1P68FV
26116/168F
26114/1P68FV
GB6173-86
26117/1P68FV
GB/T5789-1986
26224/1P64FV
26229/168F
GB818-86
26210/1P64FV
27230/1P64FV
调速支架组合
阻风门拉杆
调速拉杆
微调速弹簧
调速臂紧固螺栓
调速臂
螺母 M6
复位弹簧
螺栓 M6×12
定位板
阻风门拉索压块
螺钉 M6×12
调速支撑板组件
熄火线组件 A
Regulating bracket assembled
Choke link
Pulling rod
Fine regulating spring
Lock bolt
Regulating arm
Nut M6
Back spring
Bolt M6×12
Positioning plate
Clamp, choke link
Screw M6×12
Regulating board
Engine stop cable A
1
1
1
1
1
1
1
1
4
1
1
1
1
1
带熄火线 A
— 15 —
