DDE Hobby500 деталировка [8/18] Description
![DDE Hobby500 деталировка [8/18] Description](/views2/2002257/page8/bg8.png)

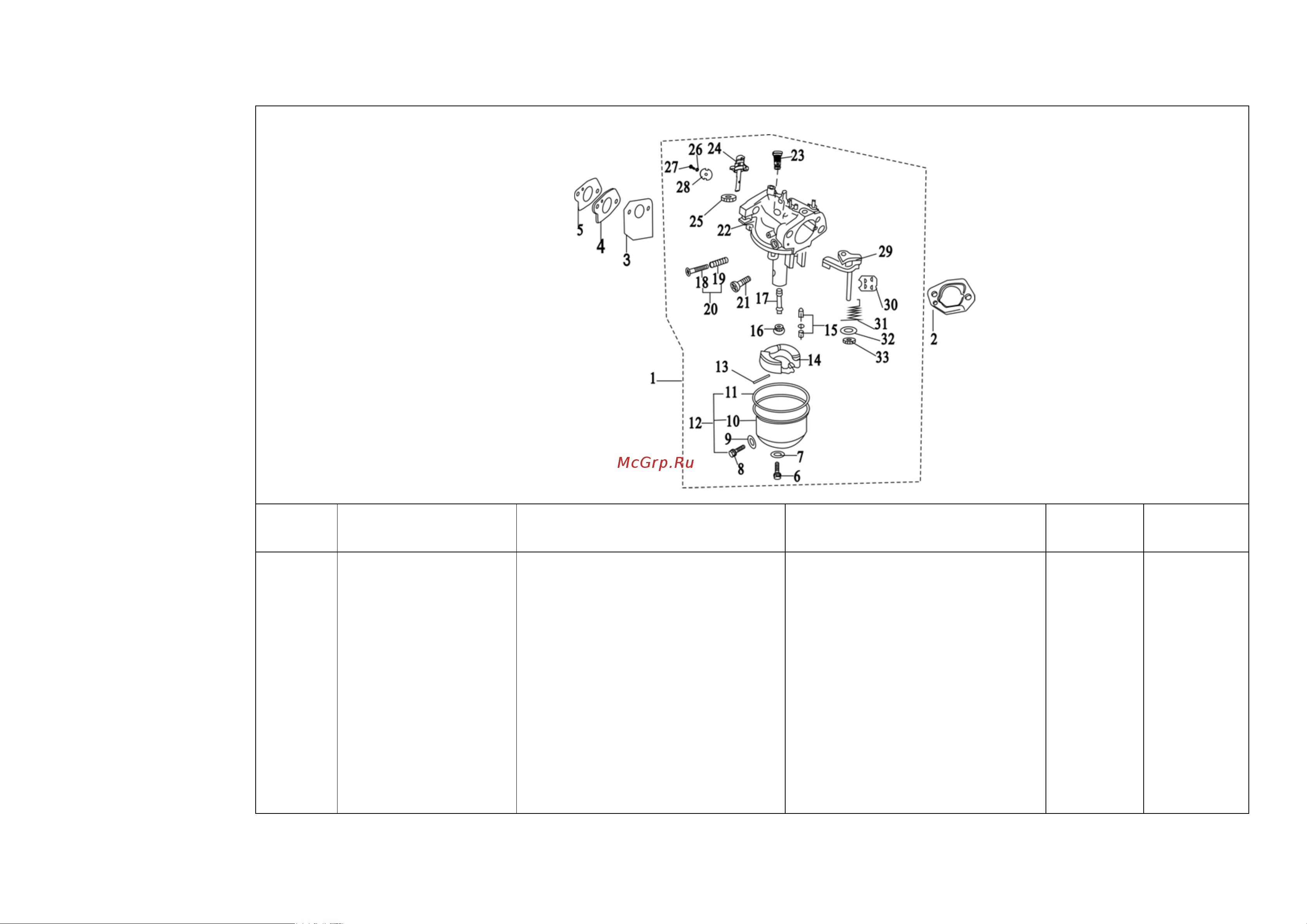

E-6 化油器总成 CARBURETOR ASSY
序 号
Ref. No.
零 部 件 代 号
Part No.
零 部 件 名 称
Description
数 量
Quantity
备 注
Remark
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16100
17113/1P64FV
16113/1P68FV
16112/1P68FV
17219/1P68FV
16212/168F
16213/168F
16214/168F
16215/168F
16211/168F
16216/168F
16210/168F
16222/168F
16221/168F
化油器总成
空滤器垫片
化油器垫片
化油器接块
进气口垫片
浮子室螺钉
浮子室螺钉密封垫
浮子室放油螺钉
浮子室放油螺钉密封垫
浮子室
浮子室密封垫
浮子室组件
浮子销
浮子
Carburetor
Gasket , air cleaner
Gasket, carburetor
Block, carburetor
Gasket, inlet
Screw
Washer
Drain screw, float chamber
Washer
Float chamber
Gasket, float chamber
Float chamber subassembly
Floater pin
Float
1
1
1
1
1
1
1
1
1
1
1
1
1
1
— 8 —
