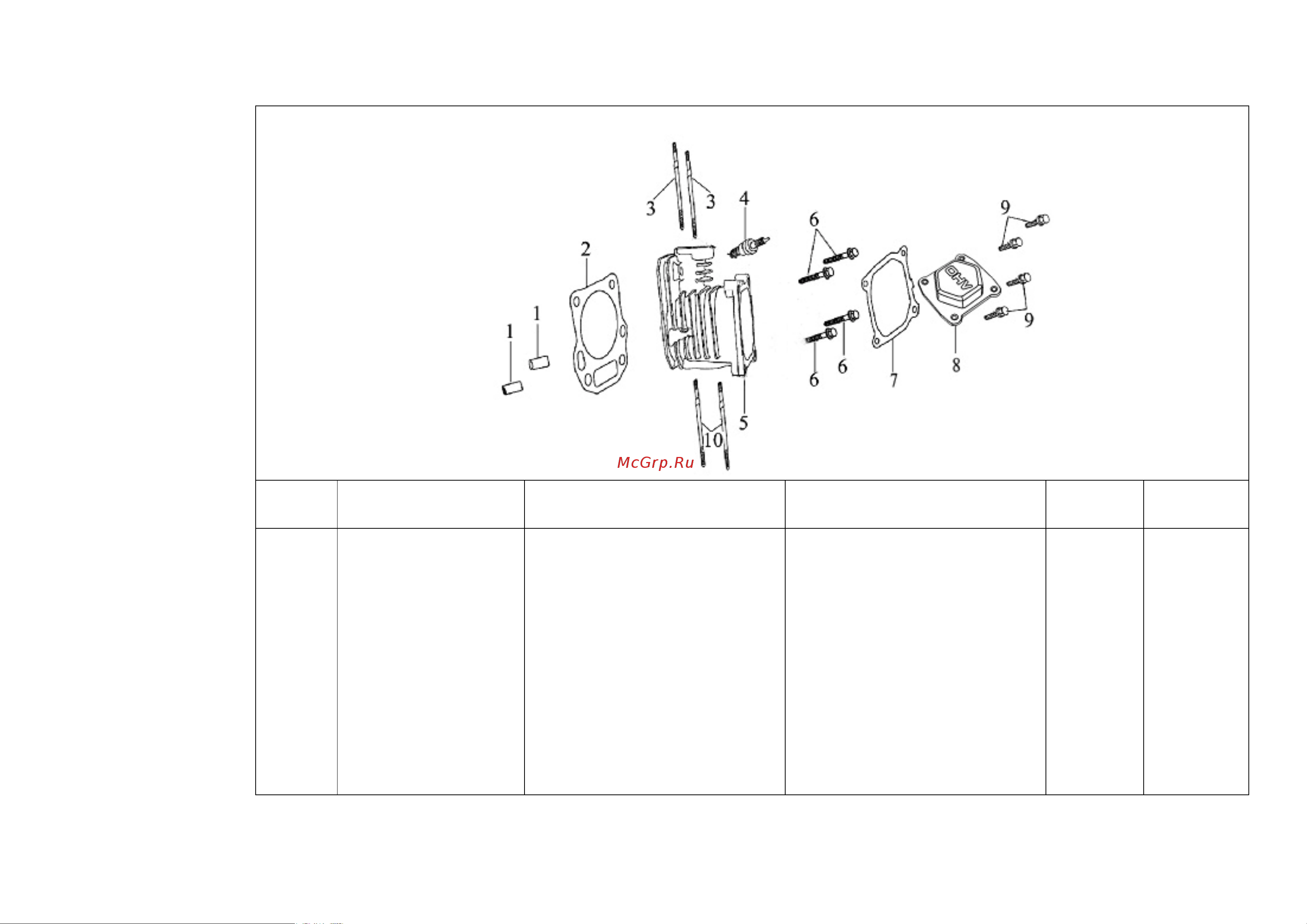

E-3 气缸头 气缸头盖总成 CYLINDER HEAD ＆ CYLINDER HEAD COVER ASSY
序 号
Ref. No.
零 部 件 代 号
Part No.
零 部 件 名 称
Description
数 量
Quantity
备 注
Remark
1
2
3
4
5
6
7
8
9
10
12117/168F
12120/LF1P68FV
18214/1P64FV
27100/168F
12100/1P70FV
12118/1P64FV
12212/1P70FV
12211/1P70FV
GB/T5789
17218/1P68FV
气缸头定位销φ10×16
气缸头密封垫组件
排气口双头螺栓 M6×96
火花塞组合 F6TC
气缸头组合
气缸头螺栓
气缸头盖密封圈
气缸头盖
螺栓 M6×12
进气口双头螺栓 M6×113
Set pin φ10×16，cylinder head
Gasket, cylinder head
Stud M6×96
Spark plug assy. F6TC
Cylinder head assy.
Bolt
Gasket, cylinder head cover
Cylinder head cover
Bolt M6×12
Stud M6×113
2
1
2
1
1
4
1
1
4
2
— 4 —
