ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: DS201

2

Проверьте, совпадает ли измеренная величина сигнала с эта-

лонным значением. Если отклонение невелико, то осциллограф

можно откалибровать.

7. Подзарядка батареи

Когда индикатор заряда батареи имеет следующий вид: , или

если яркость дисплея уменьшилась, следует зарядить батарею.

В процессе зарядки прибор может быть как включен, так и

9. Обновление встроенного ПО

Для обновления встроенного программного обеспечения выпол-

ните следующие действия:

1. Войдите в Интернет и откройте сайт www.minidso.com. Загру-

зите на свой компьютер последнюю версию программного обес-

печения, соответствующего модели осциллографа.

2. Включите питание осциллографа, одновременно удерживая

нажатой кнопку «—» и войдите в режим обновления программно-

и программное обеспечение обновится.

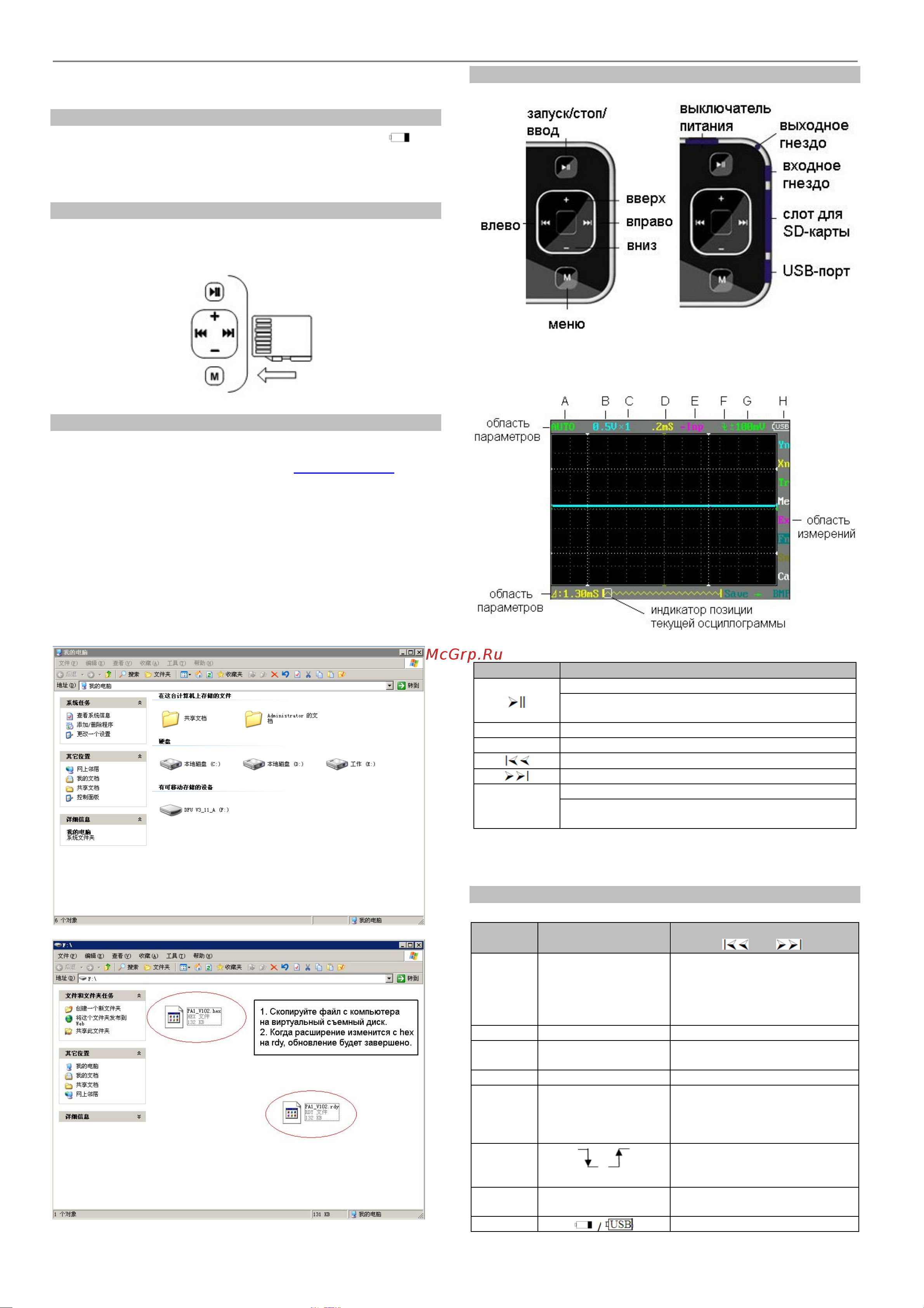

10. Ознакомление с прибором

10.1. Интерфейс и кнопки

Кнопка Функция

Запуск/фиксация

Сохранение текущего значения параметра

(длительное нажатие)

Изменение параметра (сдвиг влево/уменьшение)

Меню

Сохранение текущего файла (длительное нажа-

тие)

Примечание: Соответствующие друг другу элементы в области

параметров и области измерений выделены одинаковыми цве-

тами.

11. Проведение измерений

11.1. Область параметров

или )

A AUTO/NORM/SINGL/

NONE/SCAN

Режим измерения:

Автоматический/нормальный/

одиночный/медленное

сканирование/быстрое скани-

рование

B 10мВ-10В (шаг 1-2-5)

Вертикальная развертка

циллограмма; D/Data – ранее

сохраненная осциллограмма

F

Метод запуска: по нарастаю-

щему фронту, по убывающему

фронту

G ±40мВ – 3,9В Горизонтальный диапазон

запуска

H

Питание от батареи / от USB
