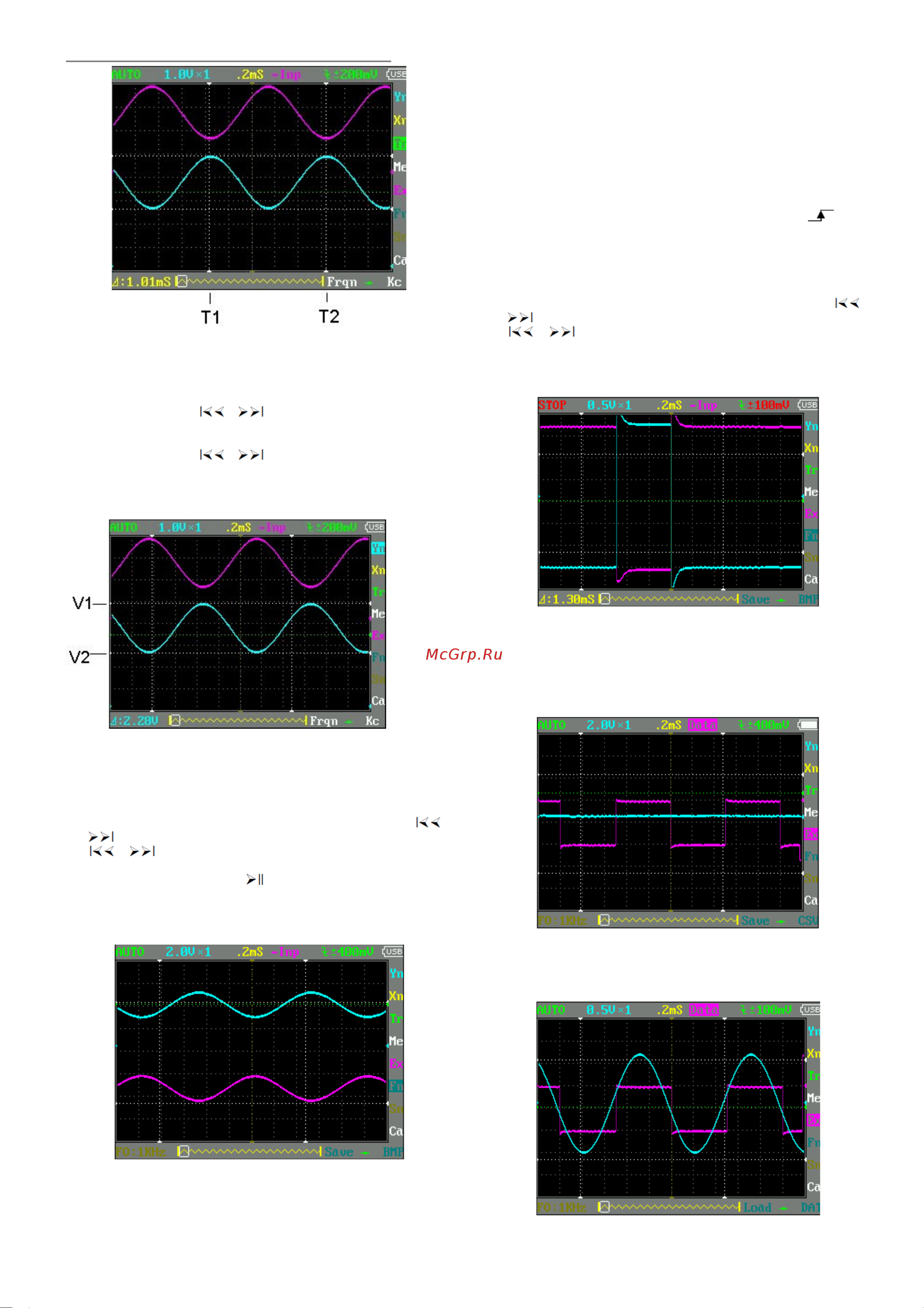

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: DS201
5
2. Измерение размаха сигнала
Выполните следующие действия:
С помощью кнопок «+» и «-» выберите элемент Yn в области
измерений.
Нажмите кнопку «М».
с помощью кнопок и выберите параметр CursorV1.
С помощью кнопок «+» и «-» установите позицию курсора на
максимум сигнала.
с помощью кнопок и выберите параметр CursorV2.
С помощью кнопок «+» и «-» установите позицию курсора на
минимум сигнала.
Считайте значение ∆V=2.28 В, соответствующее размаху
сигнала
12.3. Пример 3: Сохранение осциллограммы
Иногда требуется сохранить изображение осциллограммы на
компьютере для последующего анализа.
Для этого выполните следующие действия:
С помощью кнопок «+» и «-» выберите элемент Fn в области
измерений, нажмите кнопку «М» и с помощью кнопок и
выберите пункт Save Bmp, после чего с помощью кнопок
и выберите имя файла в нижнем правом углу экра-
на, например SAVE000.BMP, как показано на рисунке ниже.
Затем нажмите кнопку , чтобы сохранить файл на
встроенной карте памяти.
Просто скопируйте файл изображения на ваш компьютер, и у
вас появится возможность провести требуемый анализ изо-
бражения осциллограммы.
12.4. Пример 4: Формирование осциллограммы одиночного
сигнала
Особенностью и преимуществом цифрового осциллографа явля-
ется возможность легко формировать осциллограммы неперио-
дических сигналов, например, отдельных импульсов. Для фикса-
ции одиночного сигнала, вам потребуется заранее иметь о нем
представление, чтобы установить уровень и фронт запуска. На-
пример, если импульс представляет собой логический сигнал
TTL, уровень запуска следует установить на 2 В и выполнять
запуск по нарастающему фронту. Если сигнал нестабильный,
рекомендуется сначала пронаблюдать его в нормальном режиме
запуска, чтобы определить уровень и фронт запуска.
Выполните следующие действия:
Подсоедините щуп осциллографа к обследуемой точке цепи.
Настройте условия запуска: установите значение
пара-
метра F (запуск по нарастающему фронту). Настройка запус-
ка: связь по постоянному току.
Настройте горизонтальную и вертикальную развертку
Установите подходящий уровень запуска
С помощью кнопок «+» и «-» выберите элемент Tr в области
измерений, нажмите кнопку «М» и с помощью кнопок и
выберите пункт Syncmode, после чего с помощью кнопок
и выберите значение SINGL (одиночный режим за-
пуска) и дождитесь сигнала, удовлетворяющего условиям за-
пуска. Если на вход попадет сигнал, достигающий заданного
уровня запуска, он будет считан осциллографом и выведен
на экран, как показано на следующем рисунке:
12.5. Пример 5: Сравнение осциллограмм
Выполните следующие действия:
Подайте на вход осциллографа эталонный сигнал, выберите
значение Data пункта Ext Refn в меню элемента области из-
мерения Ex, а затем сохраните осциллограмму в память при-
бора, выбрав значение Save Dat 01 пункта Save Dat в меню
элемента области измерения Fn, как показано на рисунке:
Подайте исследуемый сигнал на вход осциллографа, считай-
те сохраненную осциллограмму эталонного сигнала из памя-
ти (Load Dat01→Ex→Data), после чего на экран одновремен-
но выводятся две осциллограммы, которые требуется срав-
нить, как показано на следующем рисунке:
---------------- конец ----------------
