Перед началом работы

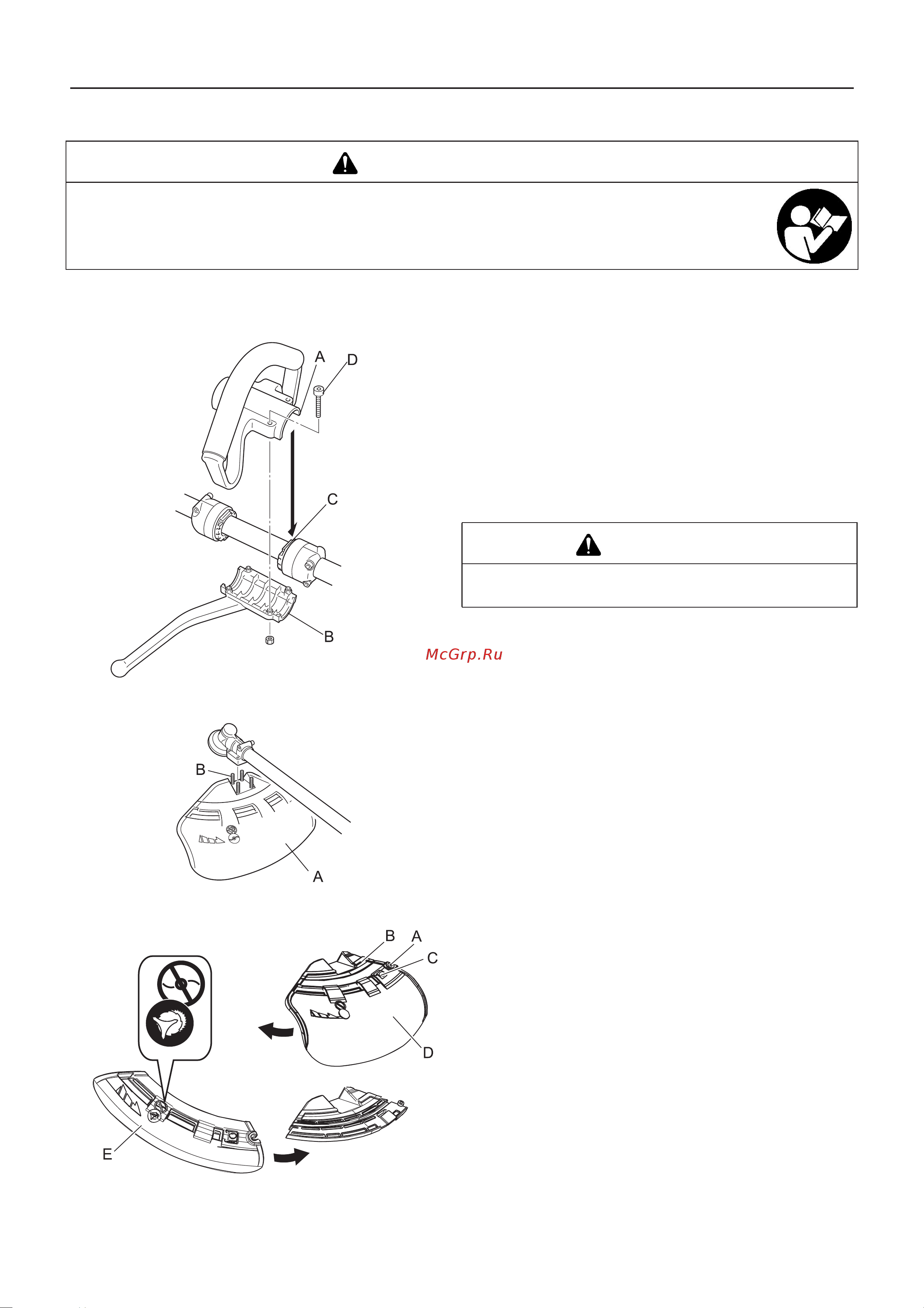

Сборка

Вариант с ручкой-скобой

Ручка-скоба в сборе

Установить ручку-скобу и кронштейн на трубку вала.

Вставить выступы на ручке-скобе (А) и кронштейне (В) в со-

ответствующие выемки на прокладке (С) так, чтобы они во-

шли в прочное зацепление друг с другом, и зафиксировать

их винтами (M5×35) (D).

Ослабить винты (M5×25) и отрегулировать удобное положе-

ние ручки во время эксплуатации. После

регулировки хоро-

шо затянуть болты (M5×25), чтобы зафиксировать ручку.

Установка защитного кожуха

1. Установите защитный кожух (А) на монтажное место на

угловой передаче и затяните 4 болта (В).

Порядок замены кожуха

 Используются щитки двух типов, а именно: предназначен-

ный исключительно для использования с лесочной режу-

щей головкой и предназначенный исключительно для

использования с металлическим полотном. С металличе-

ским потном следует использовать предназначенный для

него щиток.

1. Полностью ослабить болт (А) на правой стороне крон-

штейна (В), чтобы сдвинуть щиток. Сам болт извлечь

из

кронштейна нельзя.

2. Нажимая кнопку (С), подать щиток (D) влево и снять его.

3. Установить другой щиток (Е) в паз и подать его вправо

до упора. Затянуть болт.

ПРЕДУПРЕЖДЕНИЕ

 Внимательно прочитайте руководство по эксплуатации, чтобы правильно собрать изделие.

Эксплуатация неправильно собранного изделия может привести к несчастному случаю или серьезной

травме.

ВНИМАНИЕ

 Устанавливать рукоятку так, чтобы все предупре-

ждающие наклейки были видны.
