8

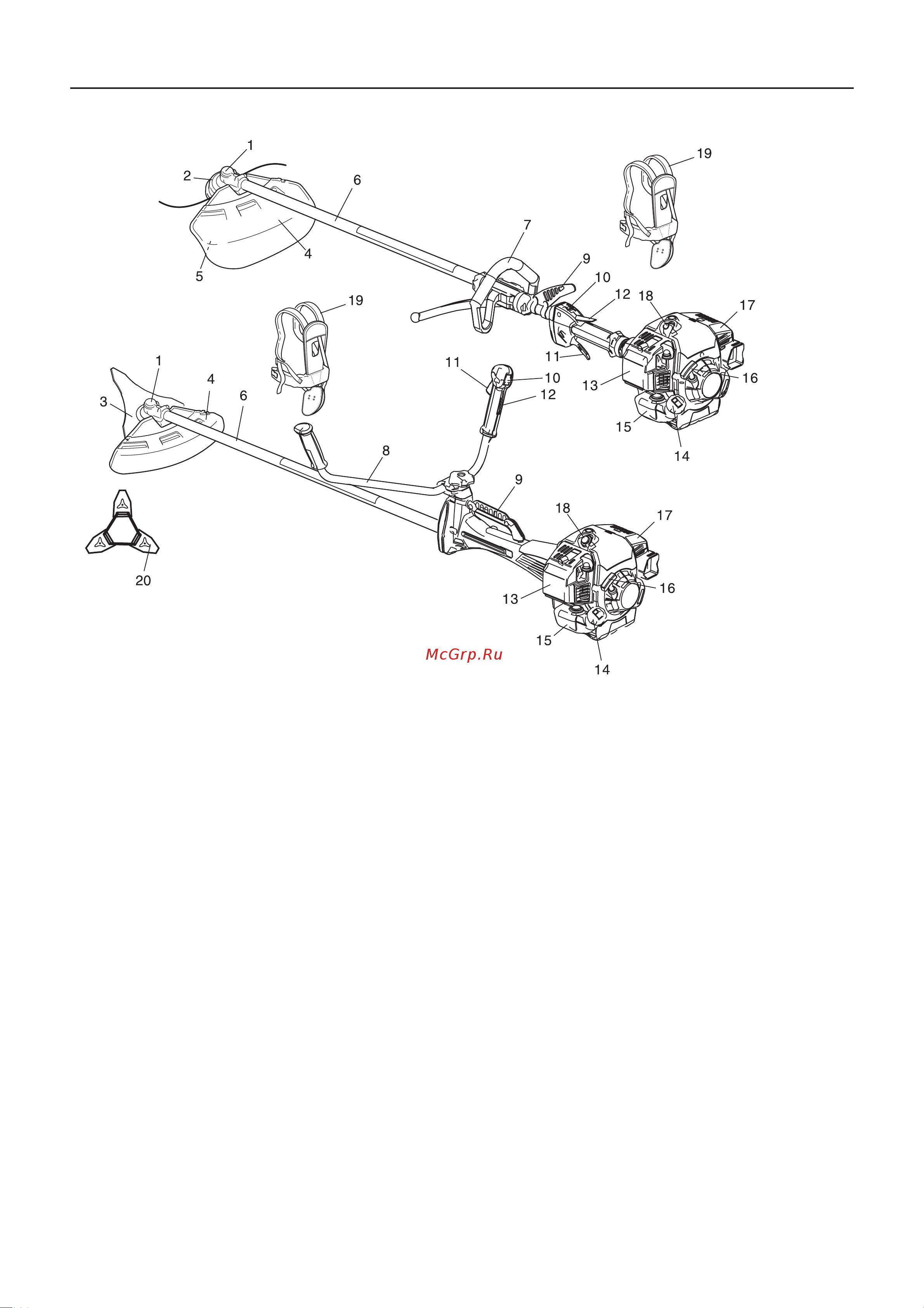

Описание
Описание
1. Угловая передача: имеет два привода для измене-
ния угла оси вращения.
2. Режущая гарнитура: режущая головка с нейлоно-
вой леской для срезания травы и сорняков.
3. Режущая гарнитура 3-лезвейное режущее полотно
для срезания травы, садового мусора и сорняков.
4. Щиток: устройство защиты оператора от случайно-
го контакта с режущей головкой и отбрасываемыми
предметами.
5. Обрезной нож: предназначен для обрезания ней-
лоновой лески на соответствующую длину прокоса.
6. Трубка вала: часть изделия, выступающая в роли
кожуха для вала трансмиссии.
7. Ручка-скоба: легкая ручка, подходит для использо-
вания с лесочной бензокосой.
8. П-образная рукоятка: по форме похожа на велоси-
педный руль и предназначена для
снижения усилий
при работе в сравнении с ручкой-скобой.
9. Точка подвески: приспособление, на котором кре-
пится плечевой ремень.
10. Выключатель зажигания: ползунковый выключа-
тель на верхней стороне корпуса курка газа, выклю-
чатель переводится вперед в положение RUN
(работа) и назад в положение STOP (останов).
11. Курок дросселя: устройство, управляемое нажати-
ем пальца оператора
, предназначено для управле-
ния оборотами двигателя.
12. Блокировка курка дросселя: блокирует курок
дросселя в положении холостого хода до тех пор,
пока оператор не захватит рукоятку правильно.
13. Крышка воздухоочистителя: закрывает воздуш-
ный фильтр.
14. Крышка топливного бака: предназначена для за-
крытия топливного бака.
15. Топливный бак: содержит топливо, и в нем
есть то-
пливный фильтр.
16. Рукоятка стартера: предназначена для запуска
двигателя.
17. Кожух глушителя: закрывает глушитель, защищая
оператора от контакта с горячими поверхностями
глушителя.
18. Свеча зажигания
19. Плечевой ремень: регулируемый ремень для под-
вешивания изделия.
20. Кожух полотна: при транспортировке изделия ис-
пользуйте соответствующий металлический кожух
полотна.
