ECHO INCORPORATED ECHO SRM-420ES [12/32] Перед началом работы
![ECHO INCORPORATED ECHO SRM-420ES [12/32] Перед началом работы](/views2/2002334/page12/bgc.png)
12
Перед началом работы

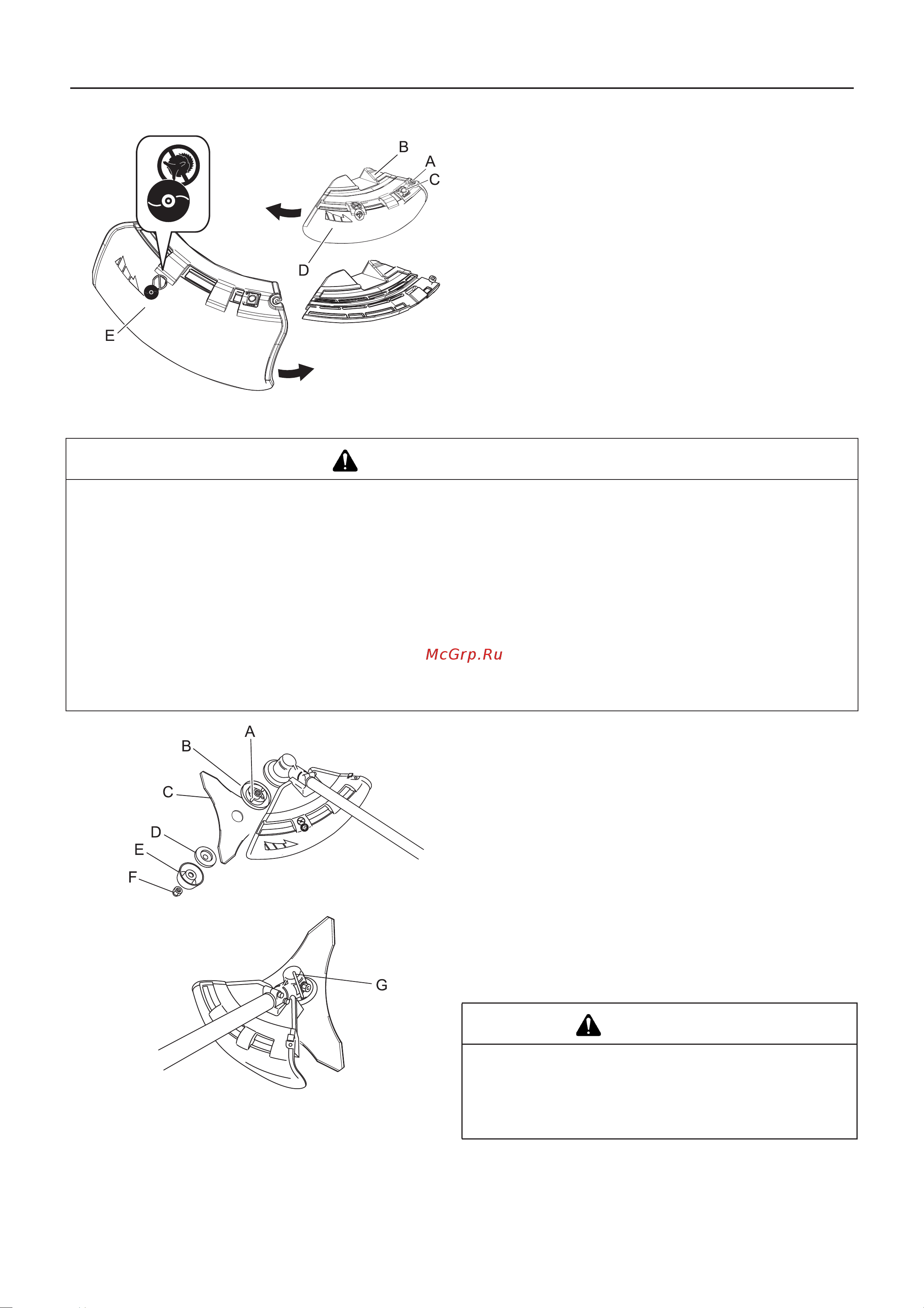

Порядок замены кожуха
Используются щитки двух типов, а именно: предназначен-
ный исключительно для использования с лесочной режу-
щей головкой и предназначенный исключительно для
использования с металлическим полотном. При работе с
лесочной режущей головкой необходимо использовать
соответствующий щиток.
1. Полностью ослабить болт (А) на правой стороне крон-
штейна (В), чтобы сдвинуть щиток. Сам болт извлечь
из
кронштейна нельзя.
2. Нажимая кнопку (С), подать щиток (D) влево и снять его.
3. Установить другой щиток (Е) в паз и подать его вправо
до упора. Затянуть болт.
Установка ножа
1. Необходимо осматривать ножи (С) перед установкой.
Проверить их заточку. Тупые полотна могут повысить
вероятность отскока бензокосы. Небольшие трещины
могут разрастись и вызвать разлет частей полотна во
время эксплуатации. Незамедлительно заменять ножи
даже с небольшими трещинами.
2. Хорошо затянуть фиксатор полотна (В), полотно, ни-
жний фиксатор полотна (D), колпачок (Е) и гайку (F) ру
-
кой.
3. Вставить стопор (G) в отверстие на правой стороне угло-
вой передачи, прижимая пружину фиксатора к левой
стороне.
4. Вставить стопор дальше в отверстие (А) крепления фик-
сатора полотна, чтобы зафиксировать выходной вал.
ПРЕДУПРЕЖДЕНИЕ
При обращении с полотном бензокосы пользоваться прочными защитными перчатками.
Перед заменой полотна бензокосы во время работы обязательно выключить двигатель и убедиться в том,
что лезвия остановились.
Перед переворачиванием изделия для замены полотна бензокосы убедиться в том, что крышка топливного
бака хорошо закрыта.
Не устанавливать полотно бензокосы одной рукой или
без помощи торцевого гаечного ключа. Аккуратно
установить полотно бензокосы при помощи поставляемого торцевого гаечного ключа и хорошо затянуть его.
Для затяжки полотна пользоваться только поставляемым торцевым гаечным ключом, пневматический или
электрический инструмент может перетянуть полотно, что приведет к повреждению гайки или выходного ва-
ла.
Не использовать изношенную гайку или
чашеобразную шайбу, так как это может вызвать ослабление крепле-
ния полотна. Заменить их новыми.
Несоблюдение этих требований может привести к несчастному случаю или тяжелой травме либо возгоранию.
ВНИМАНИЕ
Необходимо хорошо зафиксировать выходной вал
стопором, чтобы не допустить его вращения при
установке полотна. В противном случае гайка кре-
пления полотна не будет затянута достаточно хоро-
шо.
