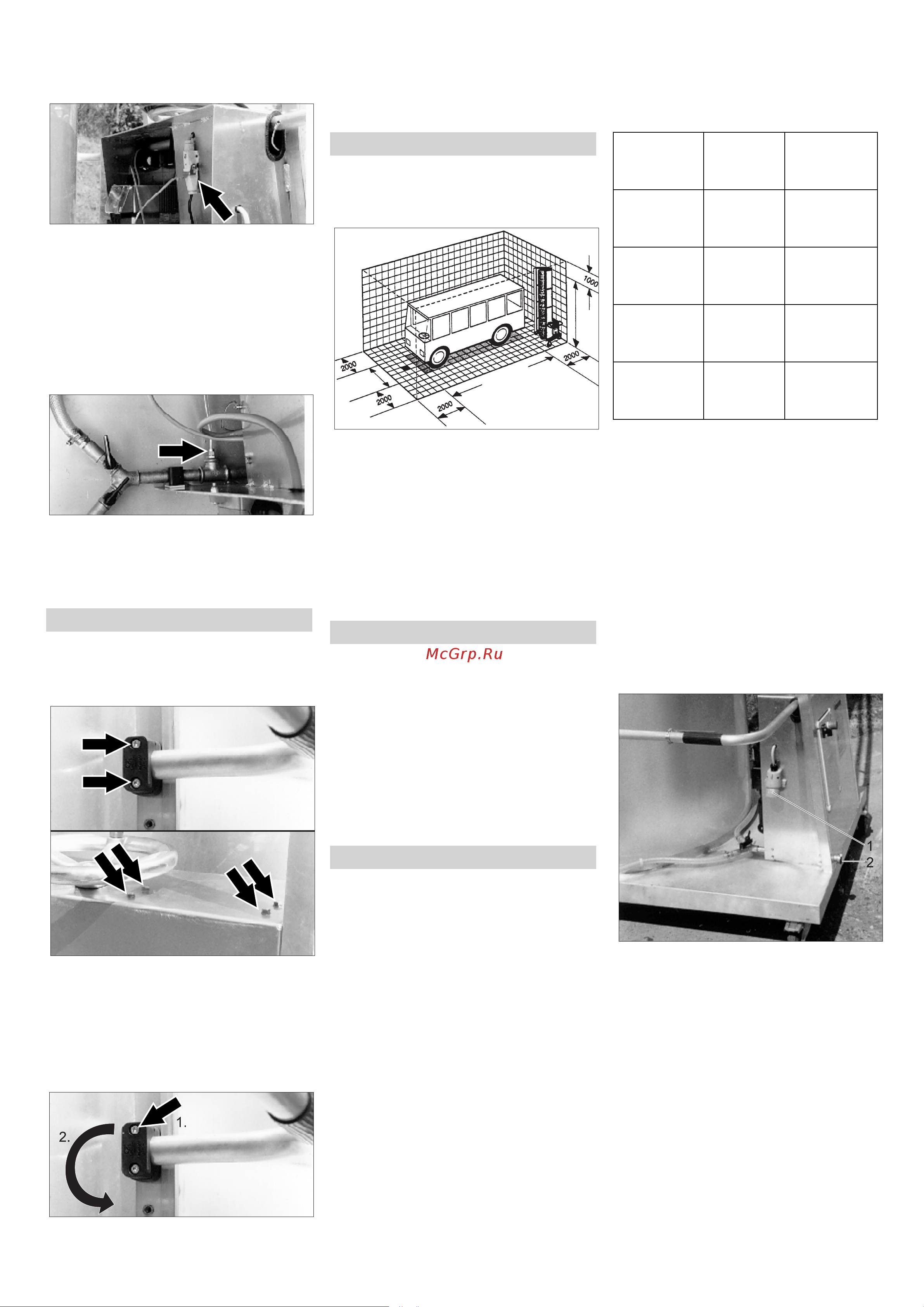

Karcher RBS 6012 [61/88] Место мойки
![Karcher RBS 6012 [61/88] Место мойки](/views2/2002615/page61/bg3d.png)
- 5
Закрепить дозировочный насос на
стойке установки с помощью прило-
женных монтажных материалов.
Вставить кабель дозировочного на-
соса.
Заполнить канистру для моющего
средства и установить ее на опорную
пластину установки.
Поместить в канистру всасывающий
шланг дозировочного насоса с вса-
сывающим фильтром и привинтить
крышку.
Присоединить шланг, подключенный
к выходу
дозировочного насоса, к
резьбовому соединению на распре-
делителе воды и затянуть накидную
гайку.
Ручку можно установить в одно из двух
положений.
Открутить винты.
Опустить ручку вниз, стараясь не
повредить кабель предохранитель-
ного выключателя.
Осторожно вытащить ручку (кабель
предохранительного выключателя
проложен в ручке).
Вывинтить наружный винт из хомута,
повернуть хомут
на 180°, установить
винт на место и слегка завинтить
Осторожно установить ручку в новое
положение и затянуть хомуты.
Эксплуатация установки проводится в
помещении мойки или под открытым не-
бом.
Необходимые размеры места мойки
приведены выше.
Требования к месту мойки:
– плоская поверхность.
– отсутствие препятствий.
– уклон не более 2%.
– водосток.
– устойчивая предохранительная ре-
шетка и закрывающие щиты.
– пол с нескользкой поверхностью.
몇 Предупреждение
Опасность для здоровья из-за загряз-
нения трубопровода с питьевой водой.
Моющую установку не следует напря-
мую подключать к системе коммуналь-
ного водоснабжения.
При подключении к трубопроводу для
питьевой воды между моющей установ-
кой и трубопроводом следует устано-
вить защитное устройство в
соответствии с EN 1717.
Опасность
Опасное электрическое напряжение.
Электромонтаж разрешается прово-
дить только специалистам-электри-
кам в соответствии с действующими
государственными нормами.
Электропроводка должны быть оснаще-
на главным выключателем, предназна-
ченным для защиты от ошибочного и
несанкционированного включения.
Для установки требуются следующие
подводящие линии:
– Электрический кабель, типы которо-
го перечислены в таблице ниже.
– Шланг для воды 3/4“.
При выборе длины шланга для воды и
электрического кабеля следует принять
во внимание местные особенности или
длину транспортного средства.
Мойка всех четырех бортов транспорт-
ного средства проводится без измене-
ния программы установки.
Длина электрического кабеля ограниче-
на по соображениям безопасности:
Указанная длина измеряется от плавко-
го предохранителя до
установки.
Если указанной длины окажется недо-
статочно, свяжитесь с производителем
установки.
Подключение осуществляется в зависи-
мости от условий эксплуатации.
– Если эксплуатация установки произ-
водится на различных местах мойки,
то кабель и шланг для воды необхо-
димо проложить по земле.
– При стационарной установке на мес-
те мойки линии водо- и электроснаб-
жения прокладываются поверху.
1 штепсельная вилка
2 Подключение водоснабжения
Подключить шланг для воды к каналу
подачи воды.
Присоединить штепсельную вилку к
электрическому кабелю.
Проводящие линии прокладываются че-
рез регулируемый по высоте кронштейн
для кабелей к первой кабельной теле-
жке.
Подключения к
источникам тока и воды
являются стационарными. Подключение
должен осуществлять квалифицирован-
ный специалист.
Установка ручки
Регулировка по высоте:
Место мойки
Подключение водоснабжения
Подготовка подводящих линий
Электри-
ческая ма-
гистраль
Тип кабе-
ля
Длина
400 В, 3~,
фаза, ноль,
50 Гц
5 x 2,5 -
H07RN-F
макс. 100 м
230 В, 3~,
фаза, ноль,
60 Гц
5 x 2,5 -
H07RN-F
макс. 58 м
230 В, 1~,
фаза, ноль,
50 Гц
3 x 2,5 -
H07RN-F
макс. 100 м
230 В, 1~,
фаза, ноль,
50 Гц
3 x 1,5 -
H07RN-F
макс. 60 м
Кабельный шлейф на полу
Надземное расположение кабельного
шлейфа
61RU
