Brother SL-1110-5 [20/27] Настройка высоты иглодержателя

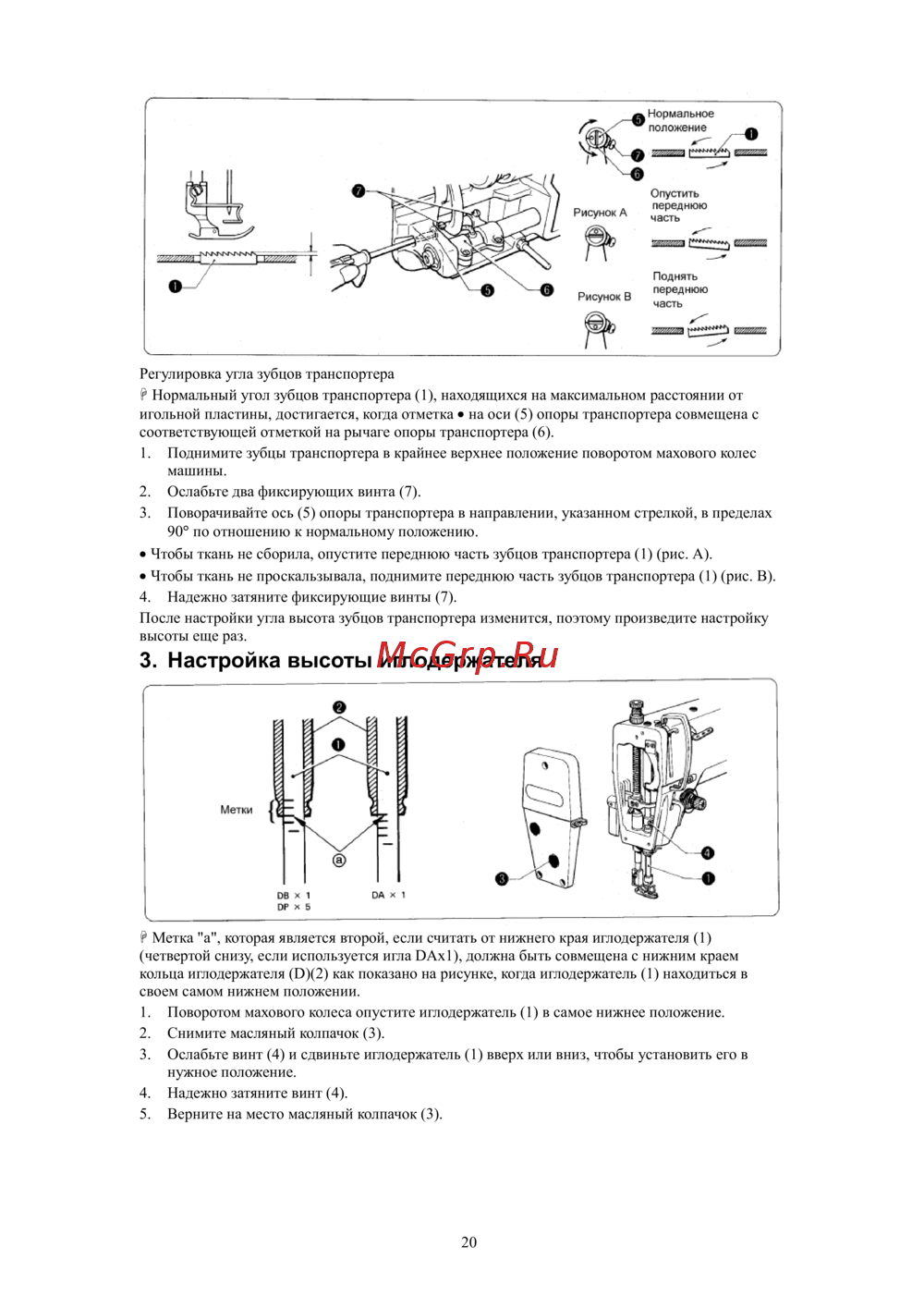

Регулировка угла зубцов транспортера

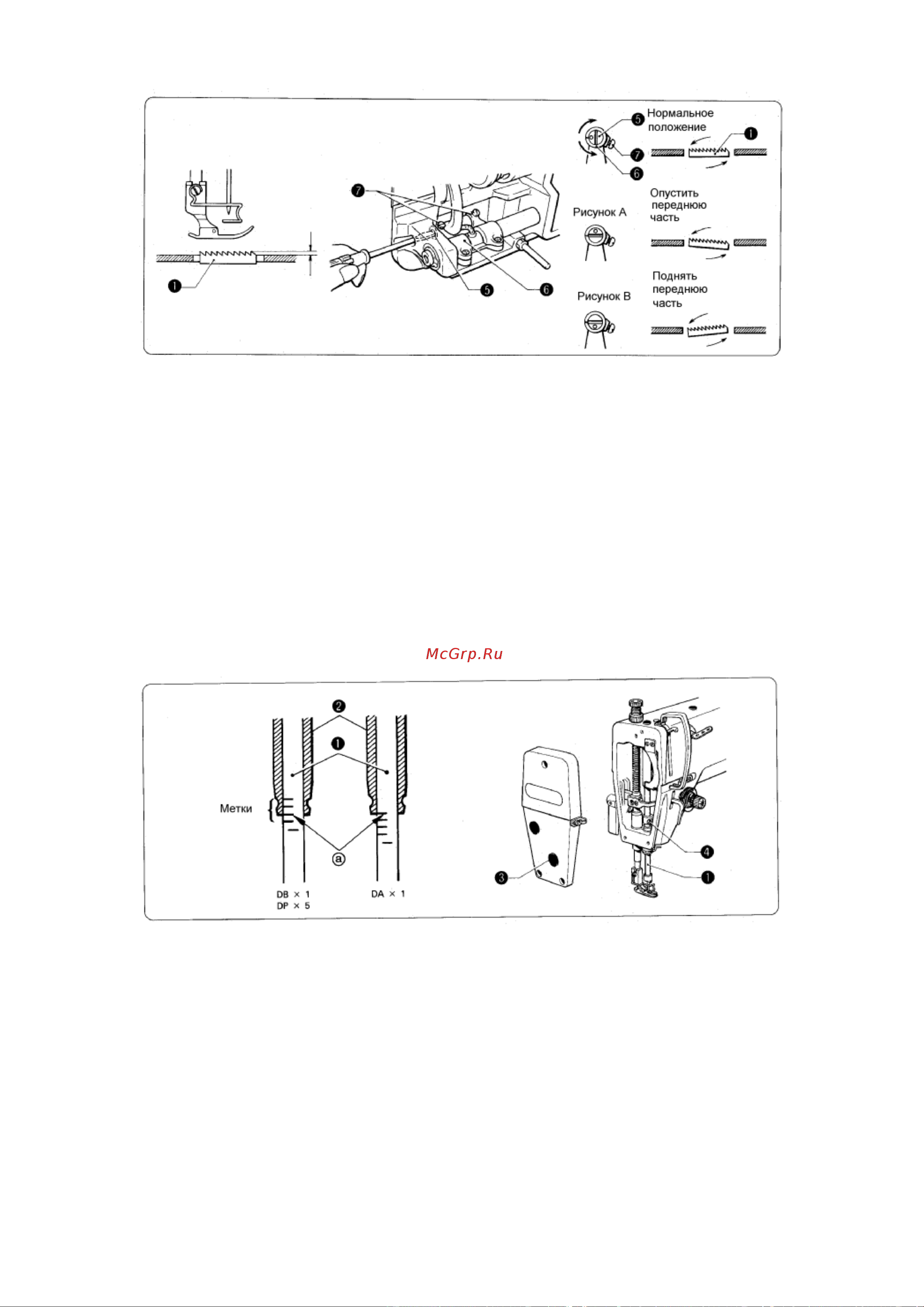

 Нормальный угол зубцов транспортера (1), находящихся на максимальном расстоянии от

игольной пластины, достигается, когда отметка  на оси (5) опоры транспортера совмещена с

соответствующей отметкой на рычаге опоры транспортера (6).

1. Поднимите зубцы транспортера в крайнее верхнее положение поворотом махового колес

машины.

2. Ослабьте два фиксирующих винта (7).

Поворачивайте ось (5) опоры транспортера в направлении, указанном стрелкой, в пределах

90 по отношению к нормальному положению.

 Чтобы ткань не сборила, опустите переднюю часть зубцов транспортера (1) (рис. А).

 Чтобы ткань не проскальзывала, поднимите переднюю часть зубцов транспортера (1) (рис. В).

4. Надежно затяните фиксирующие винты (7).

После настройки угла высота зубцов

транспортера изменится, поэтому произведите настройку

высоты еще раз.

3. Настройка высоты иглодержателя

 Метка "a", которая является второй, если считать от нижнего края иглодержателя (1)

(четвертой снизу, если используется игла DAx1), должна быть совмещена с нижним краем

кольца иглодержателя (D)(2) как показано на рисунке, когда иглодержатель (1) находиться в

своем самом нижнем положении.

1. Поворотом махового колеса опустите иглодержатель (1) в самое нижнее положение.

2. Снимите масляный колпачок

(3).

3. Ослабьте винт (4) и сдвиньте иглодержатель (1) вверх или вниз, чтобы установить его в

нужное положение.

4. Надежно затяните винт (4).

5. Верните на место масляный колпачок (3).
