Brother SL-1110-5 [21/27] Настройка синхронной работы иглы и вращающегося фиксатора шпульного колпачка

4. Настройка синхронной работы иглы и вращающегося

фиксатора шпульного колпачка

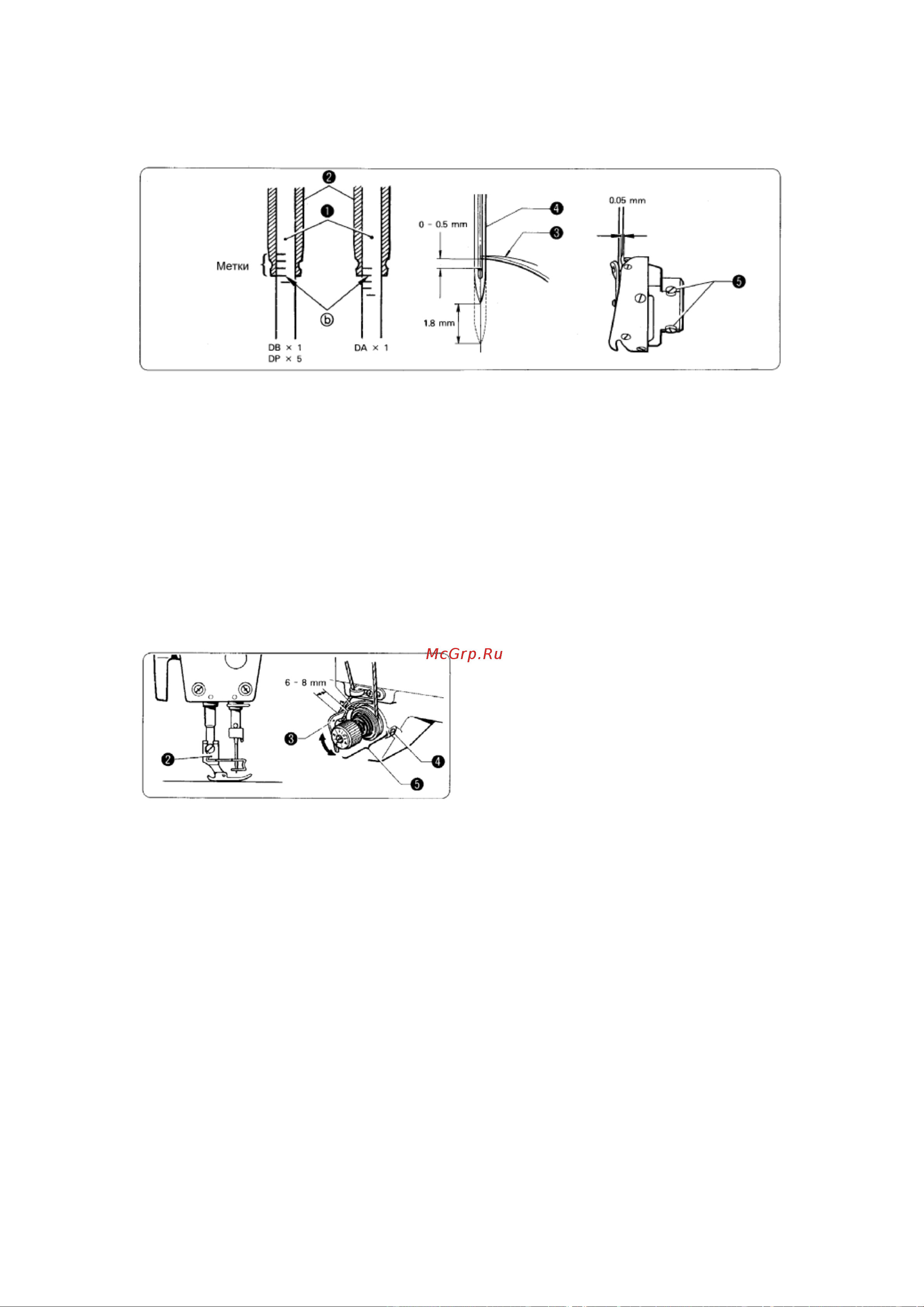

 Наконечник вращающегося фиксатора (3) должен быть выронен с центром иглы (4) когда

иглодержатель (1) поднимается из своего самого нижнего положения в положение, при котором

метка "b", расположенная снизу иглодержателя (1) (третья снизу метка, если используется игла

DAx1), совмещается с нижним краем кольца иглодержателя (D) (2), как показано на рисунке.

1. Поворотом махового колеса поднимите иглодержатель (1) из своего

самого нижнего

положения в положение, при котором метка "b" совмещается с нижним краем кольца

иглодержателя (D) (2), как показано на рисунке. (Игла должна подняться на 1,8 мм и

расстояние между игольным ушком и наконечником вращающегося фиксатора должно быть

в пределах 0-0,5 мм.)

2. Ослабьте фиксирующий винт (5) и выровняйте наконечник вращающегося фиксатора (3) с

центром иглы (4). Расстояние

между наконечником вращающегося фиксатора (3) и иглой (4)

должно быть примерно 0,05 мм.

3. Надежно затяните фиксирующий винт (5).

5. Регулировка пружины натяжения нити

 В правильном положении пружина

натяжения нити (1) должна находиться на

расстоянии 6-8 мм над нитеводителем (3) когда

нажимная лапка (2) опущена.

1. Опустите нажимную лапку (2).

2. Ослабьте фиксирующий винт (4).

3. Поворачивая регулятор (5) натяжения нити, настройте положение пружины.

4. Надежно затяните фиксирующий винт (4).
