Brother SL-1110-5 [9/27] Настройка устройства поднятия лапки коленом

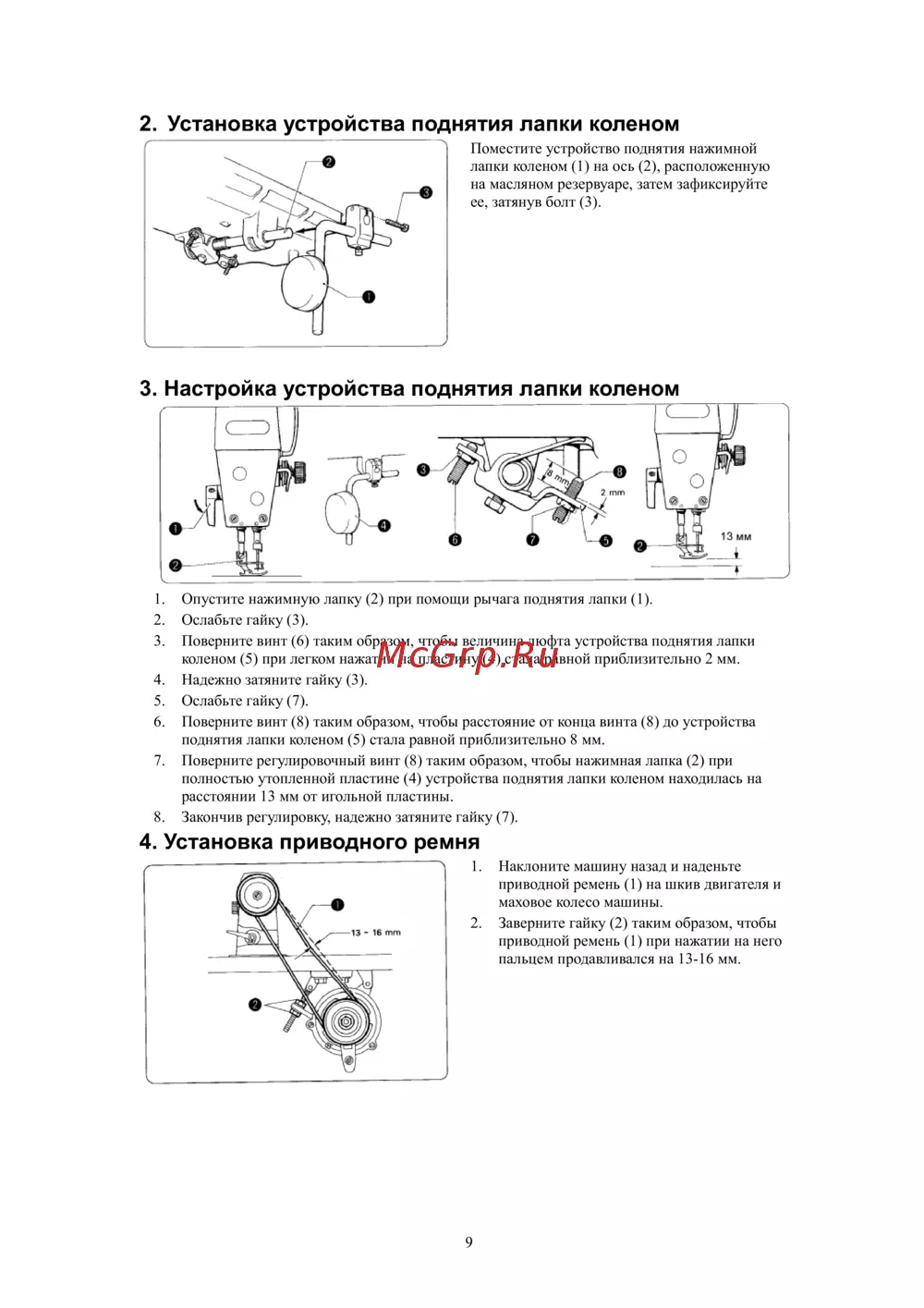

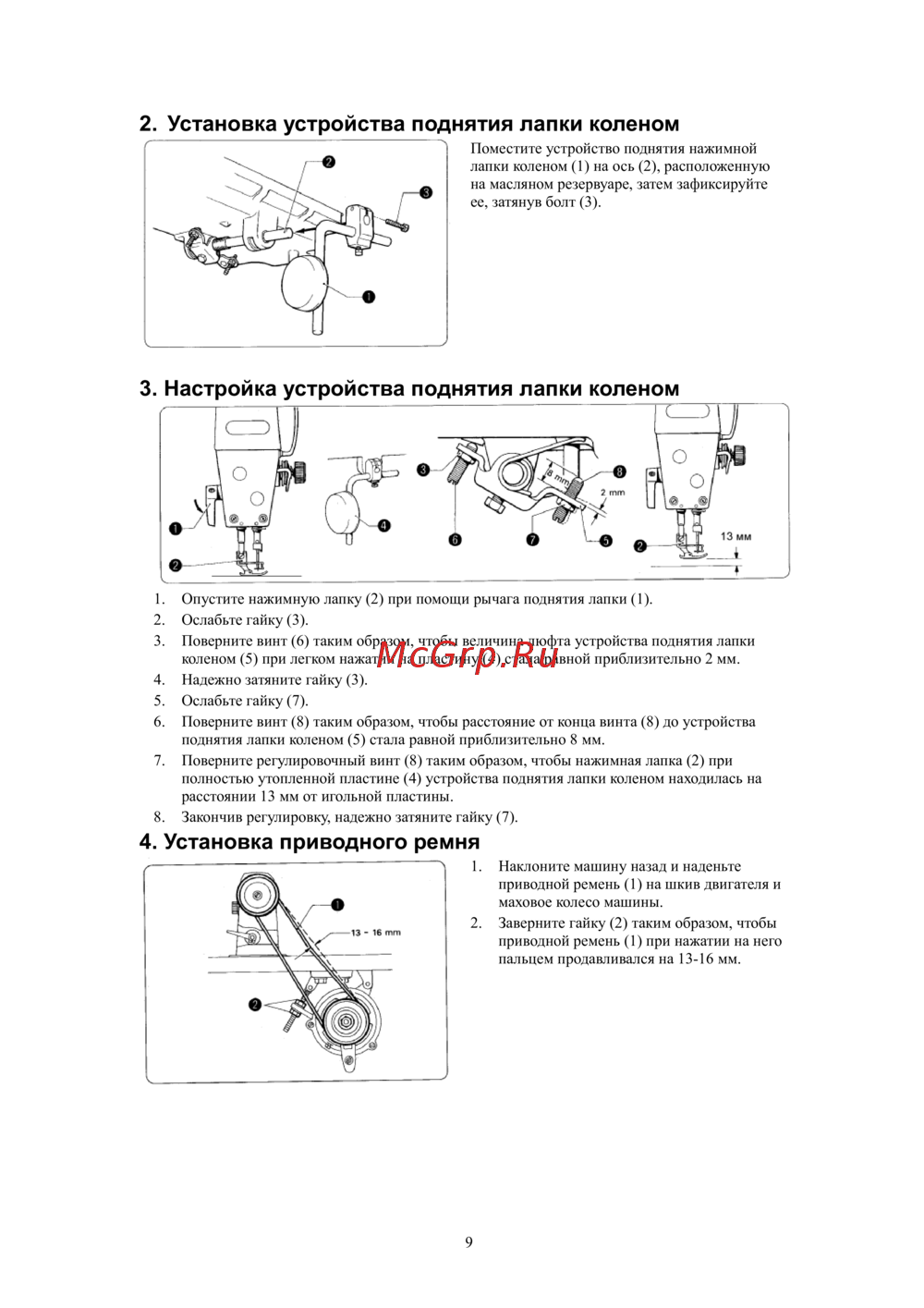

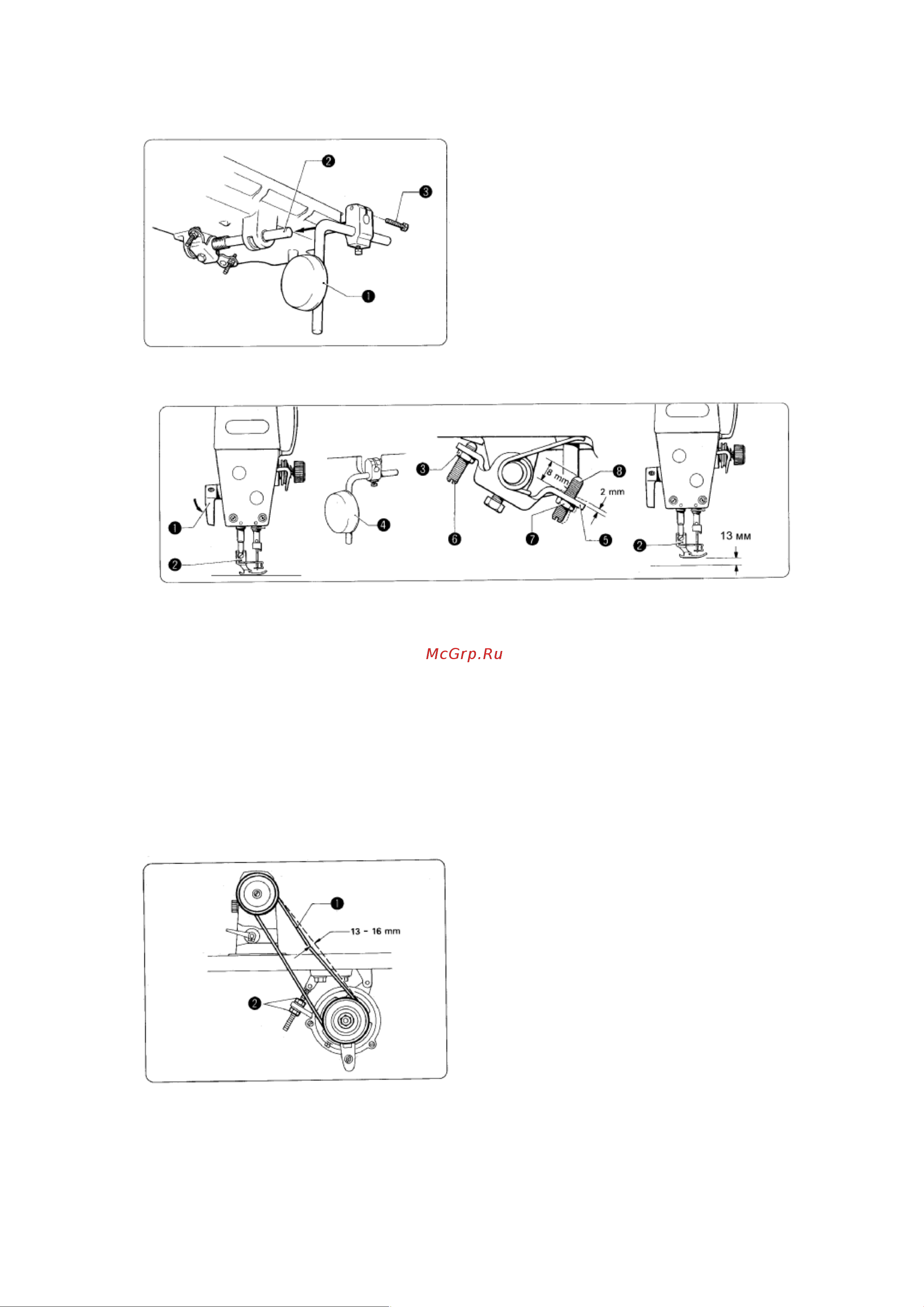

2. Установка устройства поднятия лапки коленом

Поместите устройство поднятия нажимной

лапки коленом (1) на ось (2), расположенную

на масляном резервуаре, затем зафиксируйте

ее, затянув болт (3).

3. Настройка устройства поднятия лапки коленом

1. Опустите нажимную лапку (2) при помощи рычага поднятия лапки (1).

2. Ослабьте гайку (3).

3. Поверните винт (6) таким образом, чтобы величина люфта устройства поднятия лапки

коленом (5) при легком нажатии на пластину (4) стала равной приблизительно 2 мм.

4. Надежно затяните гайку (3).

5. Ослабьте гайку (7).

6. Поверните винт (8) таким образом, чтобы расстояние от конца винта (8)

до устройства

поднятия лапки коленом (5) стала равной приблизительно 8 мм.

7. Поверните регулировочный винт (8) таким образом, чтобы нажимная лапка (2) при

полностью утопленной пластине (4) устройства поднятия лапки коленом находилась на

расстоянии 13 мм от игольной пластины.

8. Закончив регулировку, надежно затяните гайку (7).

4. Установка приводного ремня

1. Наклоните машину назад и наденьте

приводной ремень (1) на шкив двигателя и

маховое колесо машины.

2. Заверните гайку (2) таким образом, чтобы

приводной ремень (1) при нажатии на него

пальцем продавливался на 13-16 мм.
