Liebherr CNP 4358 Premium NoFrost [17/34] Ввод в работу

Liebherr CNP 4358 Premium NoFrost [17/34] Ввод в работу

4.3.14 Монтаж нижнего амортизатора

закрывания двери

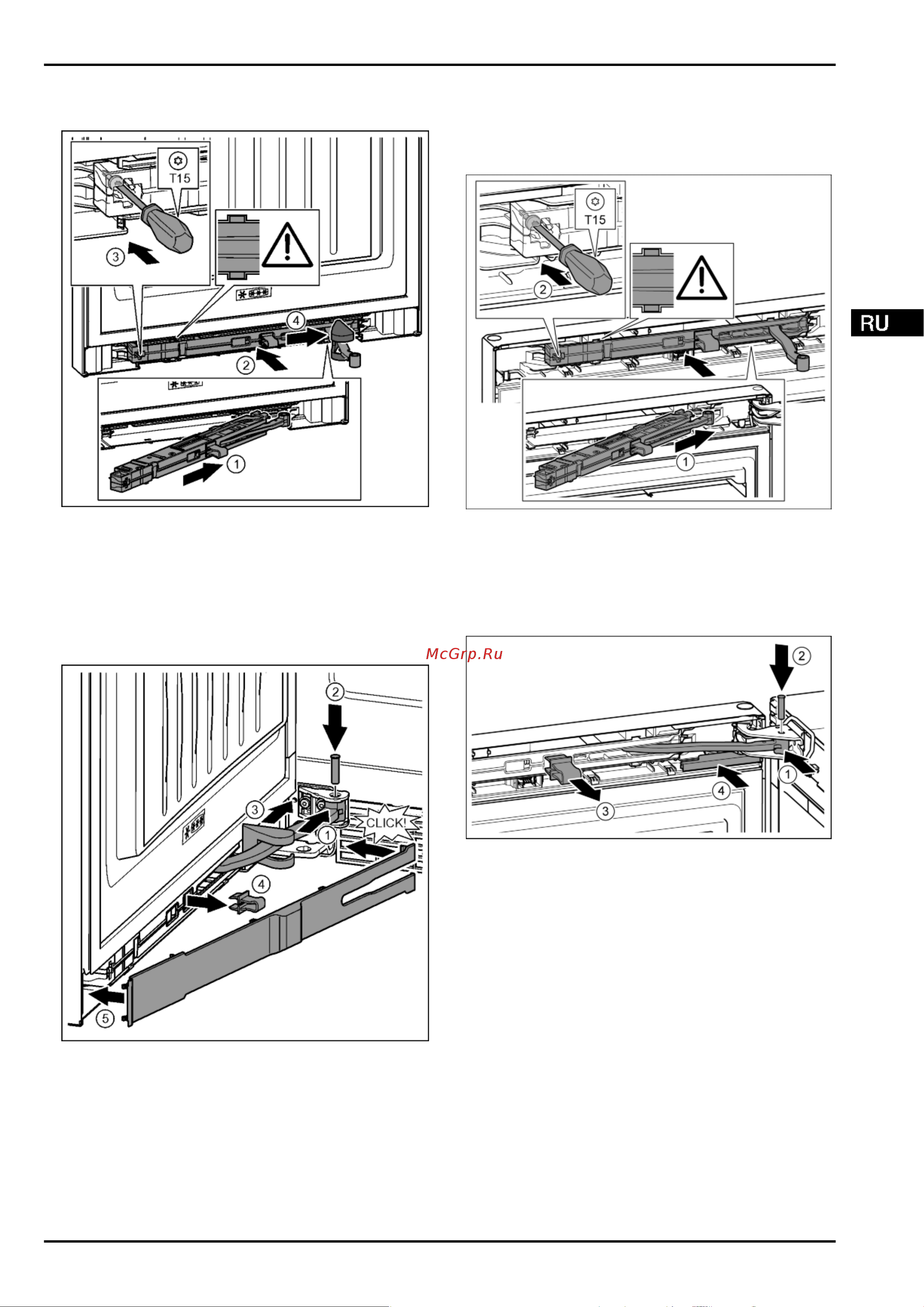

Fig. 36

u

Вставить узел амортизатора со стороны опорного крон-

штейна в выемку до упора под наклоном.

Fig. 36 (1)

u

Полностью вставить узел амортизатора в выемку.

Fig. 36 (2)

w

Узел размещен правильно, если ребро узла амортиза-

тора находится в направляющей.

u

Затянуть винт отверткой Т15.

Fig. 36 (3)

u

Переместить крышку над шарниром.

Fig. 36 (4)

Fig. 37

Дверь открыта на 90°

u

Повернуть шарнир в навеске.

Fig. 37 (1)

u

С помощью отвертки Т15 вставить палец в навеску и

шарнир. При этом следить за тем, чтобы выступ фикса-

тора занимал правильное положение в пазу.

Fig. 37 (2)

u

Переместить крышку вдоль шарнира и установить над

навеской.

Fig. 37 (3)

u

Снять предохранитель.

Fig. 37 (4)

u

Установить крышку со стороны ручки и повернуть.

Fig. 37 (5)

w

Крышка зафиксирована.

u

Закрыть нижнюю дверь.

4.3.15 Монтаж верхнего амортизатора

закрывания двери

Fig. 38

u

Вставить узел амортизатора со стороны опорного крон-

штейна в выемку до упора под наклоном.

Fig. 38 (1)

u

Вставить узел полностью.

w

Узел размещен правильно, если ребро узла амортиза-

тора находится в направляющей в корпусе.

u

Затянуть винт отверткой Т15.

Fig. 38 (2)

Fig. 39

Дверь открыта на 90°.

u

Повернуть шарнир в опорном кронштейне.

Fig. 39 (1)

u

Вставить палец в опорный кронштейн и шарнир. При

этом следить за тем, чтобы выступ фиксатора занимал

правильное положение в пазу.

Fig. 39 (2)

u

Снять предохранитель.

Fig. 39 (3)

u

Надвинуть крышку.

Fig. 39 (4)

Ввод в работу

* Наличие в зависимости от модели и комплектации 17
