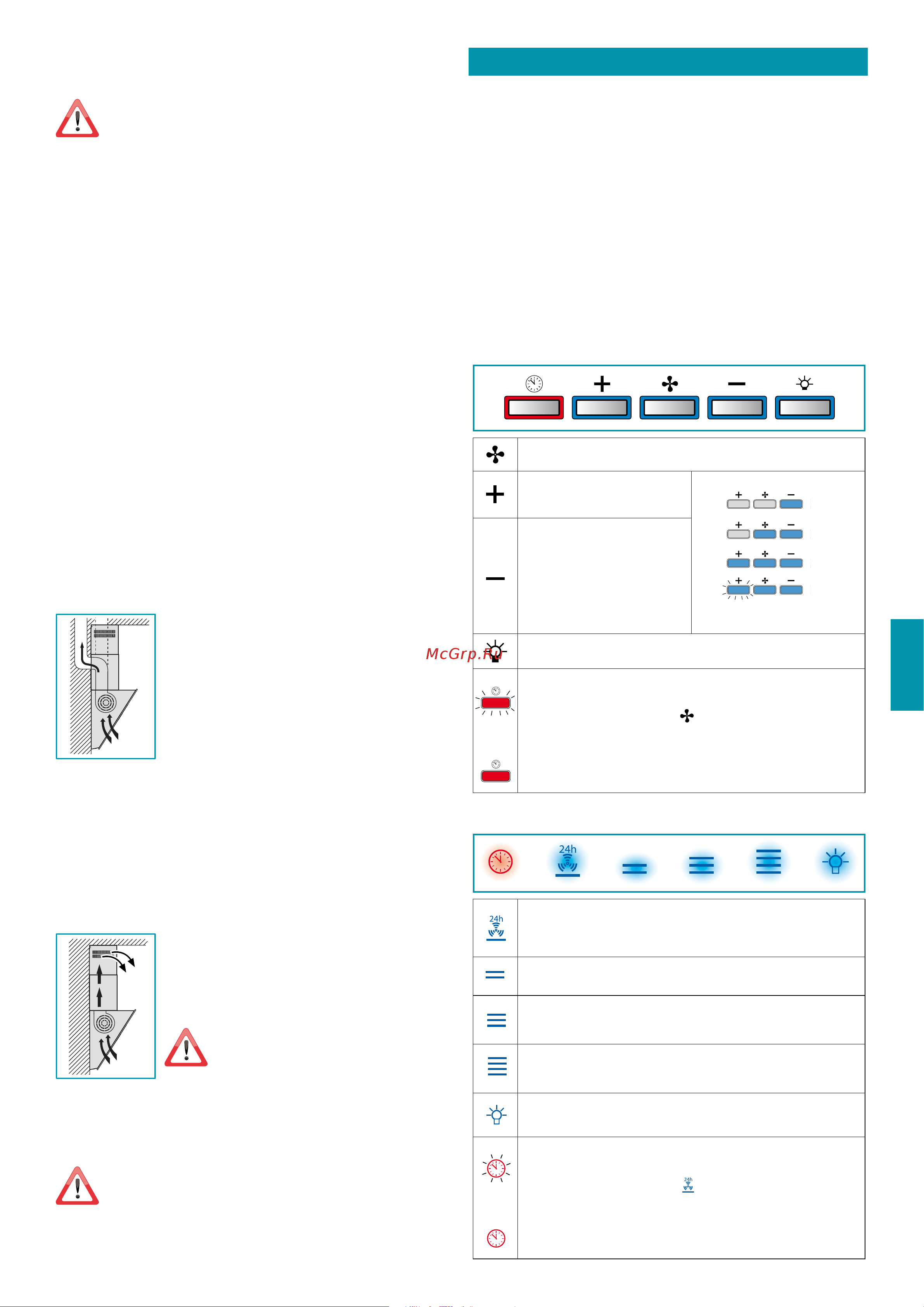

Falmec Quasar (A+) 90 Glass [29/52] Polski

POLSKI

PODŁĄCZENIE ELEKTRYCZNE

(część zastrzeżona wyłącznie dla personelu wykwalikowanego w podłączeniach)

Przed wykonaniem wszelkiej czynności na okapie należy odłączyć urządzenie

od sieci elektrycznej.

Upewnić się, że nie istnieje ryzyko odłączenia lub przecięcia przewodów elek-

trycznych wewnątrz okapu:

w przeciwnym razie skontaktować się z najbliższym centrum obsługi technicz-

nej.

Zwrócić się do wykwalikowanego personelu, aby podłączył kable elektryczne.

Podłączenie należy wykonać zgodnie z obowiązującymi przepisami.

Przed podłączeniem okapu do sieci elektrycznej należy sprawdzić, czy:

•napięciesieciowejestzgodnezdanyminatabliczcewewnątrzokapuо

•instalacjaelektrycznajestzgodnaznormąimożewytrzymaćobciążenie(patrzdanetech-

niczne wewnątrz okapu);

•wtyczkaiprzewódzasilającyniesąnarażonenakontaktztemperaturamiprzekraczającymi

70°C;

•instalacjazasilającaposiadasprawneiprawidłoweuziemieniezgodniezobowiązującymi

przepisami;

•gniazdkowykorzystywanedopodłączeniajestłatwodostępnepozamontowaniuokapuв

W przypadku:

•urządzeniawyposażonegowprzewódbezwtyczkiнnależyużywaćwtyczkitypuznormalizo-

wanego. Przewody powinny być podłączone w następujący sposób: żółto-zielony do uzie-

mienia, niebieski do zacisku neutralnego i brązowy do fazy. Wtyczka powinna być podłączona

do odpowiedniego gniazda bezpieczeństwa.

•urządzeniastałegonieposiadającegoprzewoduzasilającegoiwtyczkiаlubinnegoprzyrządu

zapewniającego odłączenie od sieci, i posiadającego odległość rozwarcia styków, która umoż-

liwia całkowite odłączenie w warunkach nadnapięcia kategorii III.

Tego typu urządzenia odłączające powinny zostać przewidziane w sieci zasilania, zgodnie z

zasadami instalacji.

Przewód uziemiający żółto-zielony nie może być przedzielony wyłącznikiem.

Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowania się do zasad

dotyczących bezpieczeństwa.

ODPROWADZANIE DYMU

OKAP Z USUWANIEM NA ZEWNĄTRZ WYCIĄGOWY

W tej wersji opary i dym są odprowadzane na zewnątrz przez rurę

spustową.

W tym celu złącze wylotowe okapu powinno być podłączone za po-

mocą rury do wylotu zewnętrznego.

Rura wylotowa powinna posiadać:

•średnicęniemniejsząodzłączaokapuв

•lekkienachyleniewdół(spadek)naodcinkachpoziomychw

celu uniknięcia cofania skroplin do silnika.

•ograniczonądominimumliczbęzagięćв

•minimalnąniezbędnądługośćpozwalającąuniknąćdrgańorazzmniejszeniawydajnościzasy-

sania okapu.

Jeśli rura przechodzi przez środowisko o niskiej temperaturze, należy ją zaizolować.

W celu uniknięcia cofania powietrza z zewnątrz, w przypadku silników o wydajności 800m

lub większej, występuje zawór zwrotny.

Odstępstwo dla Niemiec:

gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jednocześnie, ujemne

ciśnienie w pomieszczeniu nie może przekroczyć 4 Pa (4 x 10-5 barów).

OKAP Z RECYRKULACJĄ WEWNĘTRZNĄ FILTRUJĄCY

W tej wersji powietrze przepływa przez ﬁltry z węglem aktywnym w

celu oczyszczenia i ponownego wprowadzenia do środowiska.

Należy sprawdzić, czy ﬁltry na węgiel aktywny umieszczone są na oka-

pie, w przeciwnym razie należy je założyć zgodnie ze wskazówkami w

instrukcji montażu.

W tej wersji zawór zwrotny nie powinien zostać zamonto-

wany: wymontować go, jeśli występuje na złączu wyloto-

wym powietrza z silnika.

INSTRUKCJA MONTAŻU

część zastrzeżona wyłącznie dla personelu wykwalikowanego

Okap może być instalowany w różnych konguracjach.

Podstawowe fazy montażu wyglądają podobnie dla wszystkich typów insta-

lacji, natomiast dla każdego rodzaju podkreślono specjalne operacje, jakie

należy wykonać.

FUNKCJONOWANIE

KIEDY WŁĄCZYĆ OKAP?

Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania, aby przetrans-

portować dym i opary w kierunku powierzchni zasysania.

Po zakończeniu gotowania pozostawić okap do momentu, gdy wszystkie opary i zapachy zosta-

ną całkowicie zassane. Za pomocą funkcji timera można ustawić automatyczne wyłączenie okapu

po 15 minutach pracy.

JAKĄ PRĘDKOŚĆ WYBRAĆ?

I prędkość: zapewnia oczyszczone powietrze przy niskim poborze energii elektrycznej.

II prędkość: normalne warunki użytkowania.

III prędkość: w przypadku obecności silnych zapachów i oparów.

IV prędkość: szybkie usuwanie zapachów i oparów.

KIEDY OCZYŚCIĆ LUB WYMIENIĆ FILTRY?

Filtry metalowe powinny być myte co 30 godzin użytkowania.

Filtry z węglem aktywnym powinny być wymieniane co 3-4 miesiące, zależnie od częstotliwości

użytkowania okapu.

W celu zapoznania się z innymi szczegółami, patrz rozdział “KONSERWACJA”.

ZESTAW PRZYCISKÓW ELEKTRONICZNYCH (TOP, TOP A+)

Silnik ON/OFF

Przy uruchomieniu urządzenie pracuje z prędkością zapamiętaną w chwili wyłączenia.

Zwiększenie prędkości

4. prędkość pozostaje włączona przez

kilka minut

Prędkość 1

Prędkość 2

Prędkość 3

Prędkość 4

(migająca kontrolka led „+”)

Zmniejszenie prędkości

Prędkości sygnalizowane są przez

kontrolki led znajdujące się na przy-

ciskach:

Włączenie/wyłączenie światła

TIMER( migająca czerwona kontrolka led)

Automatyczne wyłączenie po 15 minutach.

Funkcja ulega dezaktywacji (wyłączona czerwona kontrolka led), jeśli:

- Zostanie wyłączony silnik (przycisk

ALARM FILTRÓW (czerwona kontrolka led świeci się światłem stałym)

Konserwacja ﬁltrów przeciwtłuszczowych po około 30 godzinach użytkowania.

Naciskać przez 3 sekundy, aby wyzerować licznik.

ZESTAW PRZYCISKÓW TOUCH (QUASAR, QUASAR A+)

Silnik ON/OFF

Włączenie/wyłączenie silnika i Prędk1

Naciśnięcie przez ponad 3 sekundy powoduje aktywację cyklu 24h (1h ON -> 3h

OFF -> 1h ON)

Aktywacja Prędkości 2

Aktywacja Prędkości 3

Aktywacja Prędkości 4 tylko przez kilka minut
