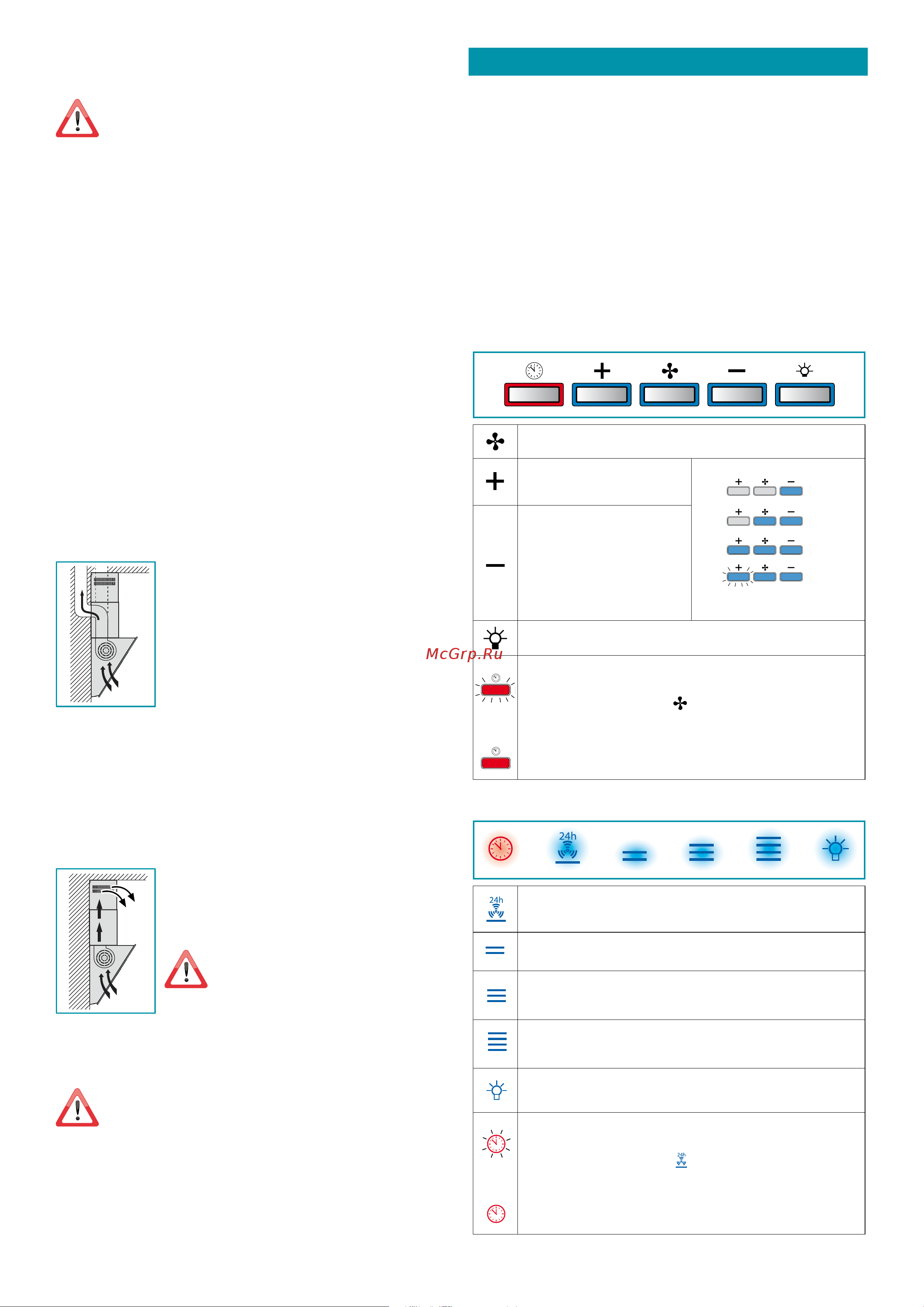

Falmec Quasar Top (A+) 90 Fasteel [44/52] Toiminta

SÄHKÖLIITÄNNÄT

(osa tarkoitettu vain liitäntöjen tekemiseen päteville henkilöille)

Ennen kuin teet mitään toimenpiteitä liesituulettimelle, kytke laite irti

sähköverkosta.

Varmista, ettei liesituulettimen sisällä irtoa tai leikkaudu sähköjohtoja;

jos näin tapahtuu ota yhteyttä lähimpään Huoltopalveluun.

Sähköliitäntöjen tekemistä varten, ota yhteyttä asiantuntevaan henkilöstöön.

Liitännät on tehtävä voimassa olevien lakien mukaisesti.

Ennen liesituulettimen yhdistämistä sähköverkkoon, varmista että:

•sähköverkonjännitevastaaliesituulettimensisälläsijaitsevassatietokyltissäannettuaar-

voa.

•sähköjärjestelmäonmääräystenmukainenjakestääkuormituksen(katsoteknisetomi-

naisuudet liesituulettimen sisältä);

•pistokejajohtoeivätsaajoutuakosketuksiinyliк0°цlämpötilojenkanssaо

•virransyöttöjärjestelmäonvarustettutehokkaallajaoikeintehdyllämaadoituksellavoi-

massa olevien määräysten mukaan;

•

liitäntäpistoke on helppopääsyisessä paikassa liesituulettimen asennuksen jälkeen.

Tapauksissa joissa:

•laitteidenjohdoissaeiolepistokettaнkäytetynpistokkeenonoltavatyyppiä''vakio''вэoh-

dot on liitettävä seuraavasti: kelta-vihreä maadoitukseen, sininen nollajohtoon ja ruskea

vaihejohtoon. Pistoke on yhdistettävä asianmukaiseen turvapistorasiaan.

•

kiinteä laitteisto, jota ei ole varustettu virtajohdolla ja pistokkeella, tai muulla laitteella, joka

varmistaa erotuksen verkosta, koskettimien avausetäisyydellä mahdollistaen täydellisen

katkaisun III-ylijännitekategorian olosuhteissa.

Näiden virrankatkaisulaitteiden on oltava olemassa sähköverkossa asennusta koskevien

määräysten mukaisesti.

Keltainen/vihreä maajohto ei saa katketa virtakatkaisijan kautta.

Valmistaja ei ota vastuuta turvamääräyksien laiminlyönnistä.

SAVUN POISTO

LIESITUULETIN ULKOISELLA POISTOPUTKELLA IMU

Tässä versiossa savut ja höyryt johdetaan ulkotilaan poistoputken

kautta.

Tätä varten liesituulettimen ilmanpoistoliitos on liitettävä putkeen,

jossa on ulkoinen poistoaukko.

Poistoputken ominaisuudet:

•halkaisijaeipienempikuinkuvunliitosв

•pienikallistumaalaspäin(pudotus)vaakasuorissaosissaаjot-

ta kondenssi ei valuisi takaisin moottoriin.

•välttämätönminimimäärämutkiaв

•Välttämätönminimipituustärinänjaliesituulettimenimukyvynlaskunvälttämiseksiв

Putket on eristettävä, jos ne kulkevat kylmien tilojen läpi.

Ulkoilman palautumisen estämiseksi, tuulettimessa on vastaventtiili, jos käytössä on 800

/h tai sitä suurempi moottori.

Saksan poikkeus:

kun liesikupua ja muulla kuin sähköllä toimivia laitteita käytetään samanaikaisesti, tilan negatii-

vinen paine ei saa ylittää 4 Pa (4 x 10-5 baaria).

LIESITUULETIN SISÄILMAN KIERROLLA SUODATTAVA

Tässä versiossa ilma kiertää aktiivihiilisuodattimien läpi puhdistusta

varten ja takaisin sisäilmaan.

Tarkista että aktiivihiilisuodattimet on asennettu kupuun, jos näin ei

ole asenna ne asennusohjeiden mukaisesti:

Tässä versiossa vastaventtiili ei saa olla asennettuna:

poista venttiili, jos se on asennettuna moottorin ilman-

poistoliitokseen.

ASENNUSOHJEET

osa on tarkoitettu vain pätevälle henkilöstölle

Liesituuletin on mahdollista asentaa eri kokoonpanoilla.

Yleiset asennusvaiheet koskevat kaikkia asennuksia; tarkennetuissa koh-

dissa noudata kuitenkin sitä koskevan asennuksen vaiheita.

TOIMINTA

LIESITUULETTIMEN KÄYNNISTÄMINEN

Käynnistä liesituuletin vähintään minuutti ennen kypsentämisen aloittamista savujen ja

höyryjen johtamiseksi kohti imuripintaa.

Kypsentämisen jälkeen jätä t päälle, kunnes kaikki höyryt ja hajut on imetty täysin: ajastin-

toiminnolla liesituulettimen sammutus voidaan ajastaa 15 minuutin päähän.

NOPEUDEN VALINTA

I-nopeus: pitää ilman puhtaana matalalla energiankulutuksella.

II-nopeus: normaali käyttötila.

III-nopeus: voimakkaiden hajujen ja höyryjen tapauksessa.

IV-nopeus: hajujen ja höyryjen nopeaan poistamiseen.

SUODATTIMIEN PESU- JA VAIHTOVÄLIT

Metallisuodattimet on pestävä 30 käyttötunnin välein.

Aktiivihiilisuodattimet on vaihdettava 3-4 kuukauden välein, liesituulettimen käytöstä riip-

puen.

Lisätietoja löytyy luvusta ''HUOLTO''.

ELEKTRONINEN NÄPPÄIMISTÖ (TOP, TOP A+)

Moottori ON/OFF

Käynnistyksessä nopeus on sama kuin viimeisimmän sammutuksen hetkellä.

Nopeuden lisäys

4-nopeus pysyy päällä joitakin mi-

nuutteja

Nopeus 1

Nopeus 2

Nopeus 3

Nopeus 4

(vilkkuva "+" led-valo)

Nopeuden hidastus

Nopeudet on ilmoitettu näppäimien

led-valojen avulla:

Valon sytytys / sammutus

AJASTIN (vilkkuva punainen led-valo)

Automaattinen sammutus 15 min jälkeen.

Toiminto kytkeytyy pois päältä (punainen led-valo sammunut), jos:

- Moottori sammutetaan (näppäin

SUODATINHÄLYTYS (punainen led-valo palaa)

Rasvanpoistosuodattimien huolto noin 30 käyttötunnin jälkeen.

Paina 3 sekuntia laskurin nollaamiseksi.

KOSKETUSNÄPPÄIMET (QUASAR, QUASAR A+)

Moottori ON/OFF

Moottorin käynnistys/sammutus ja Nop1

Painamalla yli kolme sekuntia aktivoidaan 24h sykli (1h ON -> 3h OFF -> 1h ON)

Aktivointi Nopeus 2

Aktivointi Nopeus 3

Aktivointi Nopeus 4 vain muutamaksi minuutiksi
