5
ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
холодного теплоносителя который поступа-
ет от наружного блока MACS-O. Наружный
блок MACS-O и внутренние блоки MACS-I со-
единены между собой трубопроводами. Си-
стема кондиционирования может не только
охлаждать, но и нагревать воздух в помеще-
нии. При такой схеме работы, наружный блок
MACS-O переключается в режим обогрева.
Внутренние блоки MACS-I
Применяются для кондиционирования жи-
лых и административныхпомещений и пред-
назначены для монтажа в пространстве
за подвесным потолком. Внутренние блоки
MACS-I осуществляют рециркуляцию охла-
ждение/нагрев, а также изменение относи-
тельной влажности воздуха в кондициони-
руемом помещении.
4. ТРАНСПОРТИРОВКА
И ХРАНЕНИЕ
ПРИМЕЧАНИЕ!
Берегите внутренний блок от ударов и паде-
ний. Не подвергайте их механической нагруз-
ке. Не поднимайте устройства за кабели пита-
ния или коробки подключения.
При транспортировке не допускайте попада-
ния на агрегаты воды. До монтажа храните аг-
регаты в сухом помещении, температура окру-
Внутренние блоки поставляются готовыми
к подключению. Монтаж должен выполняться
компетентным персоналом. Внутренний блок
монтируются внутри помещения. Необходимо
предусматривать доступ для обслуживания
внутренних блоков.
Не допускается монтировать внутренний блок
во взрыво-пожароопасных помещениях, в ме-
стах с наличием высокочастотных колебаний
и в помещениях с интенсивным выделением
масляных паров или загрязнений других видов.
5. УСТАНОВКА
ПРЕДУПРЕЖДЕНИЕ
ВНИМАНИЕ!
Перед монтажом
Пожалуйста, проверьте наличие всех аксессу-
аров.
Место монтажа
— Имеется достаточно места для монтажа и
технического обслуживания.
— Потолок горизонтален и способен выдер-
жать вес внутреннего блока.
— На выходе и на входе воздуха нет препят-
ствий, воз действие внешнего воздуха ми-
нимально.
— Поток воздуха проходит по всему помеще-
нию.

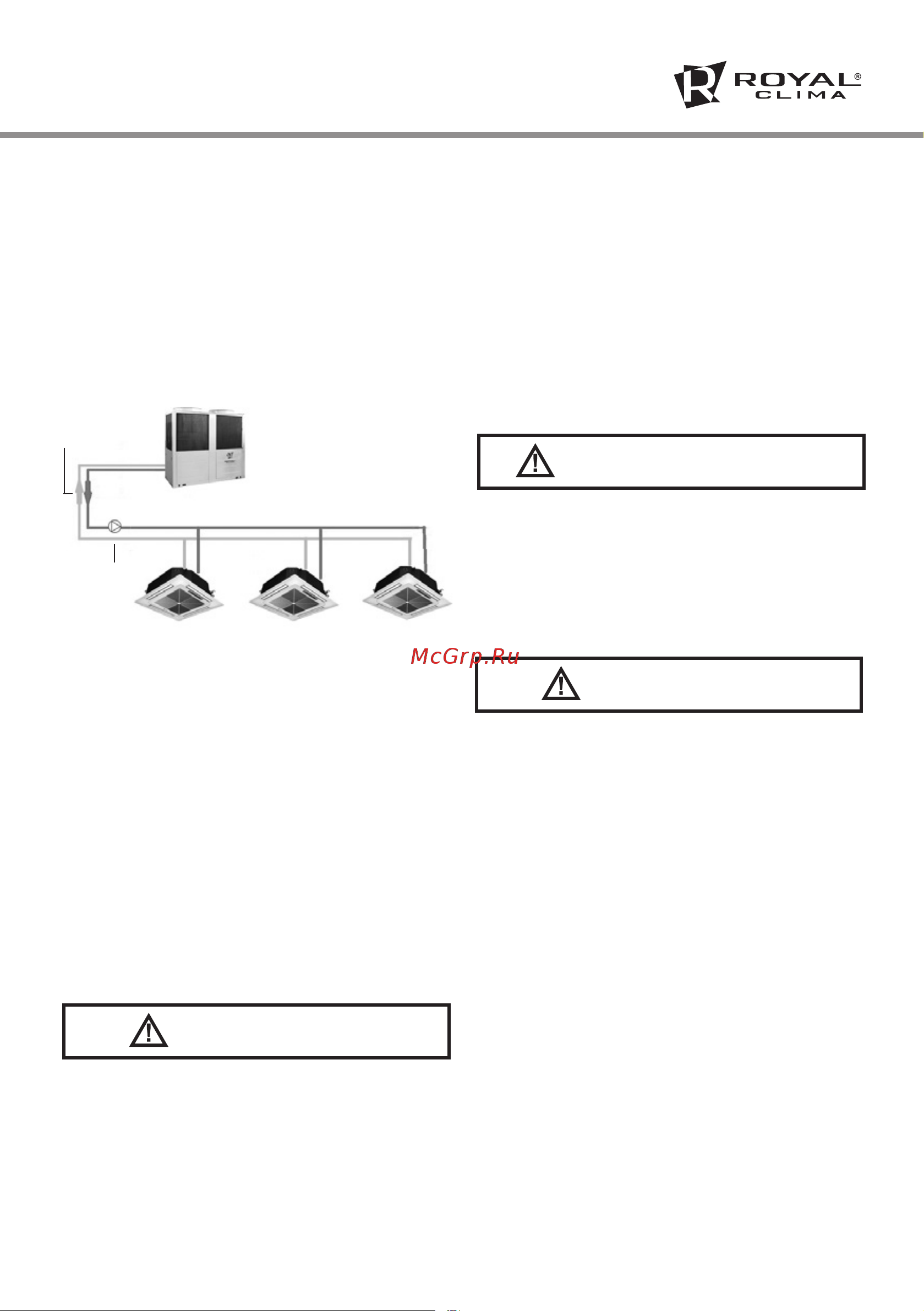

Подающий трубопровод
Наружный блок MACS-O
Внутренний блок
MACS-I
Насосная
станция
MACS-H
Обратный
трубопровод
Внутренний блок
MACS-I
Внутренний блок
MACS-I
жающей среды — между +5 °С и +35 °С. Место
хранения должно быть защищено от грязи
и воды. После транспортирования внутренних
блоков при отрицательной температуре сле-
дует выдержать их в помещении, где предпо-
лагается эксплуатация, без включения в сеть
не менее 2 часов.
