6
— Где есть петролатум (жидкий парафин).
— Где есть морской воздух (например, вблизи
морского побережья).
— Где есть ядовитые газы (например, сульфи-
ды), растворенные в воздухе.
— В помещениях с нестабильным электропи-
танием.

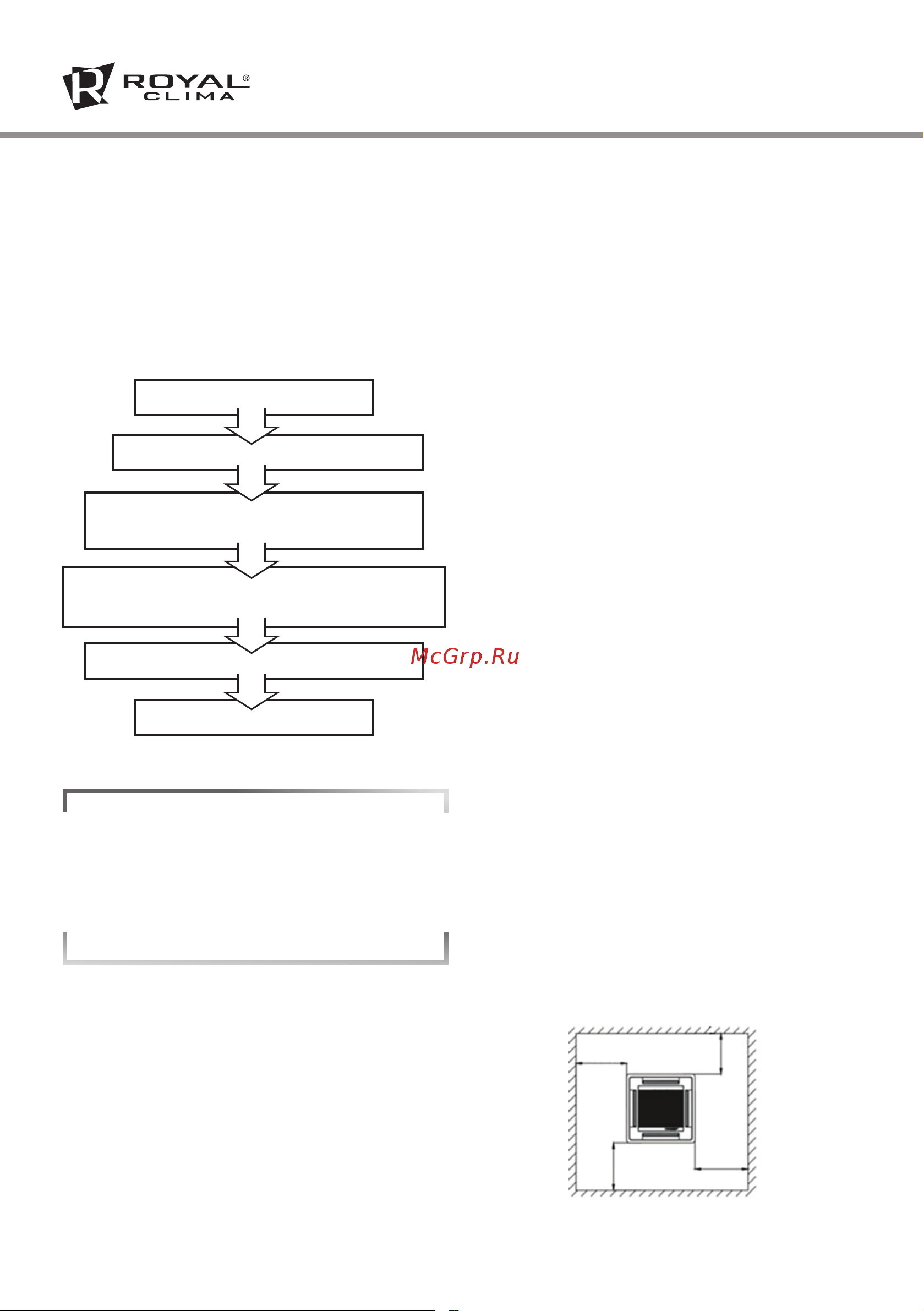

Выберите место
Установите внутренний блок
Подключите электропроводку
Проверьте работу
Установите гидравлические
трубопроводы
Подсоедините
дренажный трубопровод
— Обеспечен легкий доступ к гидравлическим
и дренажным трубопроводам.
— От нагревательных приборов нет непосред-
ственного излучения.
Монтаж агрегата в следующих
местах может привести к неи-
справности (если нельзя избе-
жать этих мест, проконсульти-
руйтесь с продавцом).
УСТАНОВКА
ОСНОВНОГО КОРПУСА
1. Проделайте в подвесном потолке (он дол-
жен быть горизонтальным) квадратное от-
верстие 615x615 мм (для MACS-I-C30P2-
50P2) или 835х835 мм (для остальных
моделей). Центр отверстия должен быть в
том же месте, где должен быть центр кор-
пуса фанкойла. Определите длину и диаме-
тры присоединительных трубопроводов и
кабелей. Чтобы выровнять потолок и предо-
твратить вибрацию, пожалуйста, укрепите
потолок в местах, где это необходимо.
2. Выберите место для установки монтажных
шпилек в соответствии с отверстиями под
шпильки на корпусе внутреннего блока.
Выберите место на несущем потолке и
просверлите 4 отверстия диаметром 12 мм,
глубиной 50 - 55 мм. Закрепите шпильки в
отверстиях с помощью анкеров. Определи-
те длину монтажных шпилек от потолка, от-
режьте лишнюю часть.
3. Закрепите блок гайками на четырех шпиль-
ках и выровняйте его по горизонтали.
Используйте прозрачный шланг, напол-
ненный водой, или уровень для провер-
ки горизонтальности корпуса по четырем
сторонам или по диагоналям. Выровняйте
агрегат таким образом, чтобы промежутки
между корпусом и краями отверстия были
равные. Необходимо соблюдать рассто-
яния между блоком и ближайшими прег-
радами, как показано на рисунке ниже.
Выбор места установки: основание
должно быть прочным и надежным,
способным выдержать четырехкрат-
ный вес агрегата и выдерживать вибра-
цию в течение длительного времени.
> 1500 мм
> 50 мм
> 1500 мм
> 1500 мм
> 2000 мм
> 4000 мм
2500 – 3500 мм
> 1500 мм
> 1500 мм
Пол
УСТАНОВКА
