![Royal Clima MACS-I-C [7/20] Установка](/img/pdf.png)
Royal Clima MACS-I-C [7/20] Установка

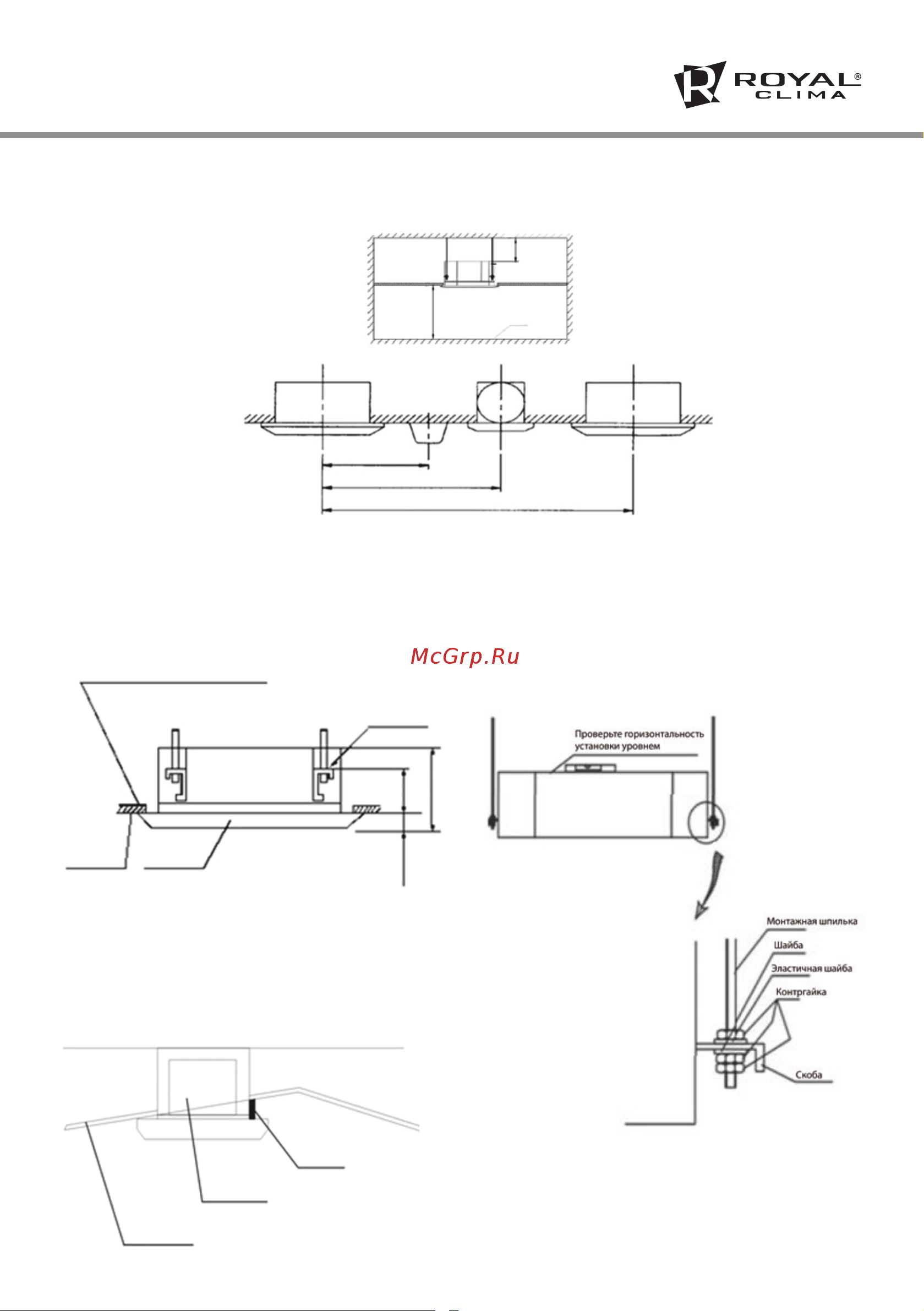

![Royal Clima MACS-I-C [7/20] Установка](/views2/2005647/page7/bg7.png)
7
Нахлест декоративной панели на подвесной потолок
должен составлять не мене 25 мм
Потолок Панель
Подвес
60 мм
320 мм
150 мм
Косой потолок
Внутренний блок
Упругая прокладка
Проверьте горизонтальность
установки уровнем
Монтажная шпилька
Шайба
Эластичная шайба
Контргайка
Скоба
Если агрегат устанавливается в косой потолок,
необходимо расположить упругую прокладку
между потолком и декоративной панелью так,
чтобы агрегат был установлен горизонтально.
ЕЗатяните контргайки для обеспечения плот-
ного контакта между ними, шайбами и четырь-
мя монтажными скобами. После установки убе-
дитесь, что устройство хорошо зафиксировано.
Убедитесь, что центр блока и центр отверстия
совпадают.
Отрегулируйте положение скобы и монтажной
шпильки, чтобы основной блок располагал-
ся горизонтально. После установки проверьте
уровнем, горизонтально ли расположен основ-
ной блок и исключена ли возможность неи-
справностей, таких как утечка воды и воздуха.
> 1500 мм
> 50 мм
> 1500 мм
> 1500 мм
> 2000 мм
> 4000 мм
2500 – 3500 мм
> 1500 мм
> 1500 мм
Пол
> 1500 мм
> 50 мм
> 1500 мм
> 1500 мм
> 2000 мм
> 4000 мм
2500 – 3500 мм
> 1500 мм
> 1500 мм
Пол
Нахлест декоративной панели на подвесной потолок
должен составлять не мене 25 мм
Потолок Панель
Подвес
60 мм
320 мм
150 мм
Косой потолок
Внутренний блок
Упругая прокладка
Проверьте горизонтальность
установки уровнем
Монтажная шпилька
Шайба
Эластичная шайба
Контргайка
Скоба
УСТАНОВКА
