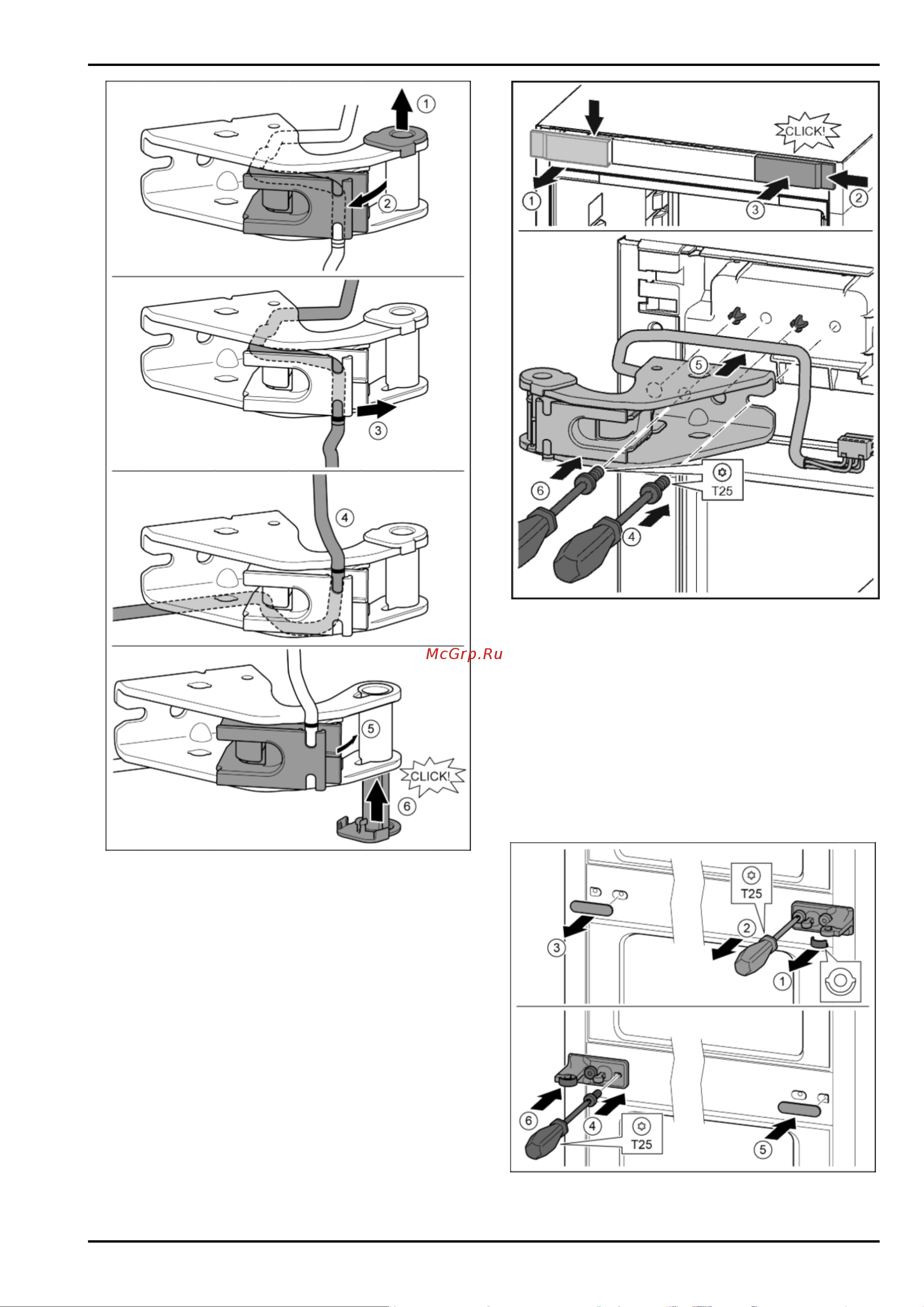

Fig. 28

Опорную втулку вывести из направляющей.

Fig. 28 (1)

Отвести в сторону держатель кабеля.

Fig. 28 (2)

Высвободить кабель из направляющей.

Fig. 28 (3)

Вставить кабель, перевернув его в обратную сторону.

Fig. 28 (4)

При этом маркировка должна находиться на краю

держателя кабеля.

Вернуть держатель кабеля в исходное положение.

Fig. 28 (5)

Установить и зафиксировать опорную втулку с другой

стороны.

Fig. 28 (6)

Fig. 29

Отпустить крышку и снять сбоку.

Fig. 29 (1)

Навесить крышку, повернув ее на 180°, справа с другой

стороны.

Fig. 29 (2)

Крышку зафиксировать.

Fig. 29 (3)

Установить винт отверткой Т25.

Fig. 29 (4)

Установить верхний опорный кронштейн.

Fig. 29 (5)

Цапфы находятся в предусмотренных резьбовых отвер-

стиях.

Затянуть винт.

Fig. 29 (4)

Вставить и затянуть винт отверткой Т25.

Fig. 29 (6)

4.3.7 Перестановка средних опорных

деталей

Fig. 30

Снять шайбу.

Fig. 30 (1)

Выкрутить винты отверткой Т25.

Fig. 30 (2)
