Liebherr CBNPbe 5758 [17/38] Ввод в работу

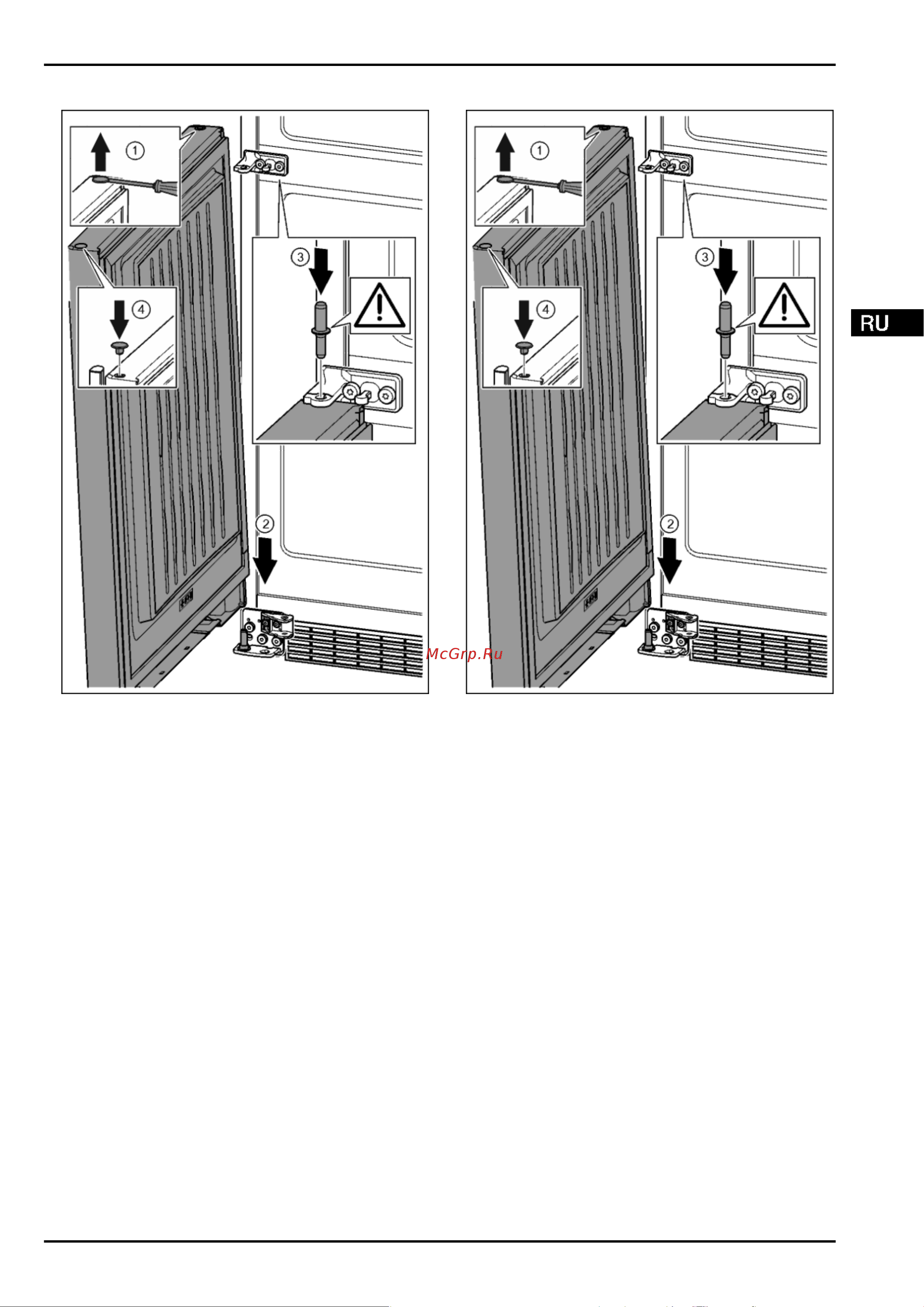

4.3.11 Монтаж нижней двери

Fig. 36

Осторожно приподнять шлицевой отверткой заглушку и

извлечь ее.

Fig. 36 (1)

Заглушку снова вставить с другой стороны.

Fig. 36 (4)

Установить дверь сверху на нижний опорный палец.

Fig. 36 (2)

Вставить средний опорный палец через средний

опорный кронштейн в нижнюю дверь. При этом следить

за тем, чтобы выступ фиксатора был направлен назад.

Fig. 36 (3)

4.3.12 Монтаж нижней двери

Fig. 37

Осторожно приподнять шлицевой отверткой заглушку и

извлечь ее.

Fig. 37 (1)

Установить дверь сверху на нижний опорный палец.

Fig. 37 (2)

Вставить средний опорный палец через средний

опорный кронштейн в нижнюю дверь. При этом следить

за тем, чтобы выступ фиксатора был направлен назад.

Fig. 37 (3)

Заглушку снова вставить с другой стороны.

Fig. 37 (4)

Ввод в работу

* Наличие в зависимости от модели и комплектации 17
