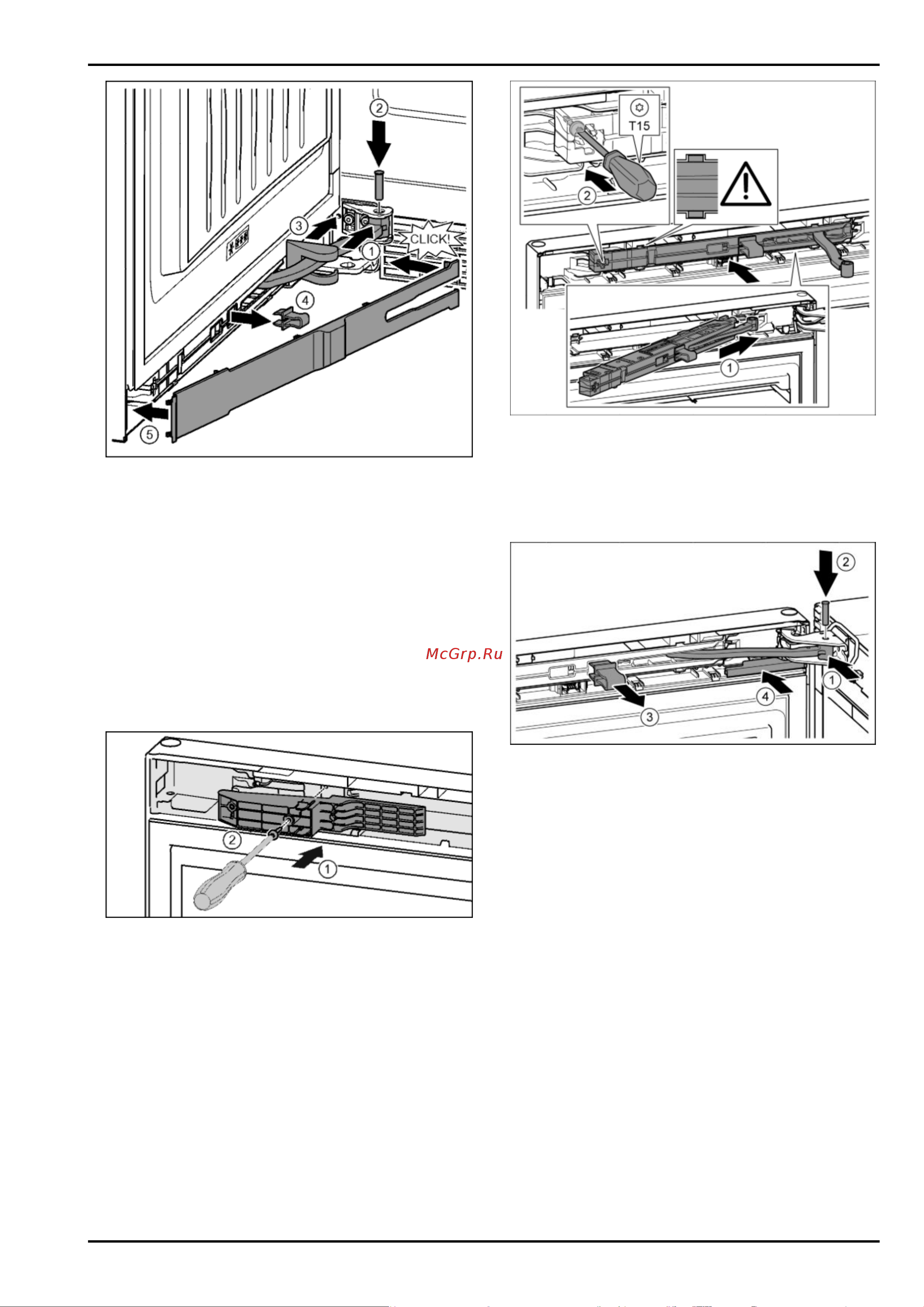

Fig. 44
Дверь открыта на 90°.
u
Повернуть шарнир в навеске.
Fig. 44 (1)
u
С помощью отвертки Т15 вставить палец в навеску и
шарнир. При этом следить за тем, чтобы выступ фикса-
тора занимал правильное положение в пазу.
Fig. 44 (2)
u
Переместить крышку опорного кронштейна вдоль
шарнира и установить над навеской.
Fig. 44 (3)
u
Снять предохранитель.
Fig. 44 (4)
u
Установить накладку со стороны ручки и повернуть.
Fig. 44 (5)
w
Накладка зафиксирована.
u
Закрыть нижнюю дверь.
4.3.18 Монтаж верхнего амортизатора
закрывания двери
Fig. 45
*
u
Вставить деталь адаптера в отверстие на стороне
ручки.
Fig. 45 (1)
*
u
Затянуть винты отверткой Т15.
Fig. 45 (2)
*
Fig. 46
u
Вставить узел амортизатора со стороны опорного крон-
штейна в выемку до упора под наклоном.
Fig. 46 (1)
u
Вставить узел полностью.
w
Узел размещен правильно, если ребро узла амортиза-
тора находится в направляющей в корпусе.
u
Затянуть винт отверткой Т15.
Fig. 46 (2)
Fig. 47
Дверь открыта на 90°.
u
Повернуть шарнир в опорном кронштейне.
Fig. 47 (1)
u
Вставить палец в опорный кронштейн и шарнир. При
этом следить за тем, чтобы выступ фиксатора занимал
правильное положение в пазу.
Fig. 47 (2)
u
Снять предохранитель.
Fig. 47 (3)
u
Надвинуть крышку.
Fig. 47 (4)
Ввод в работу
