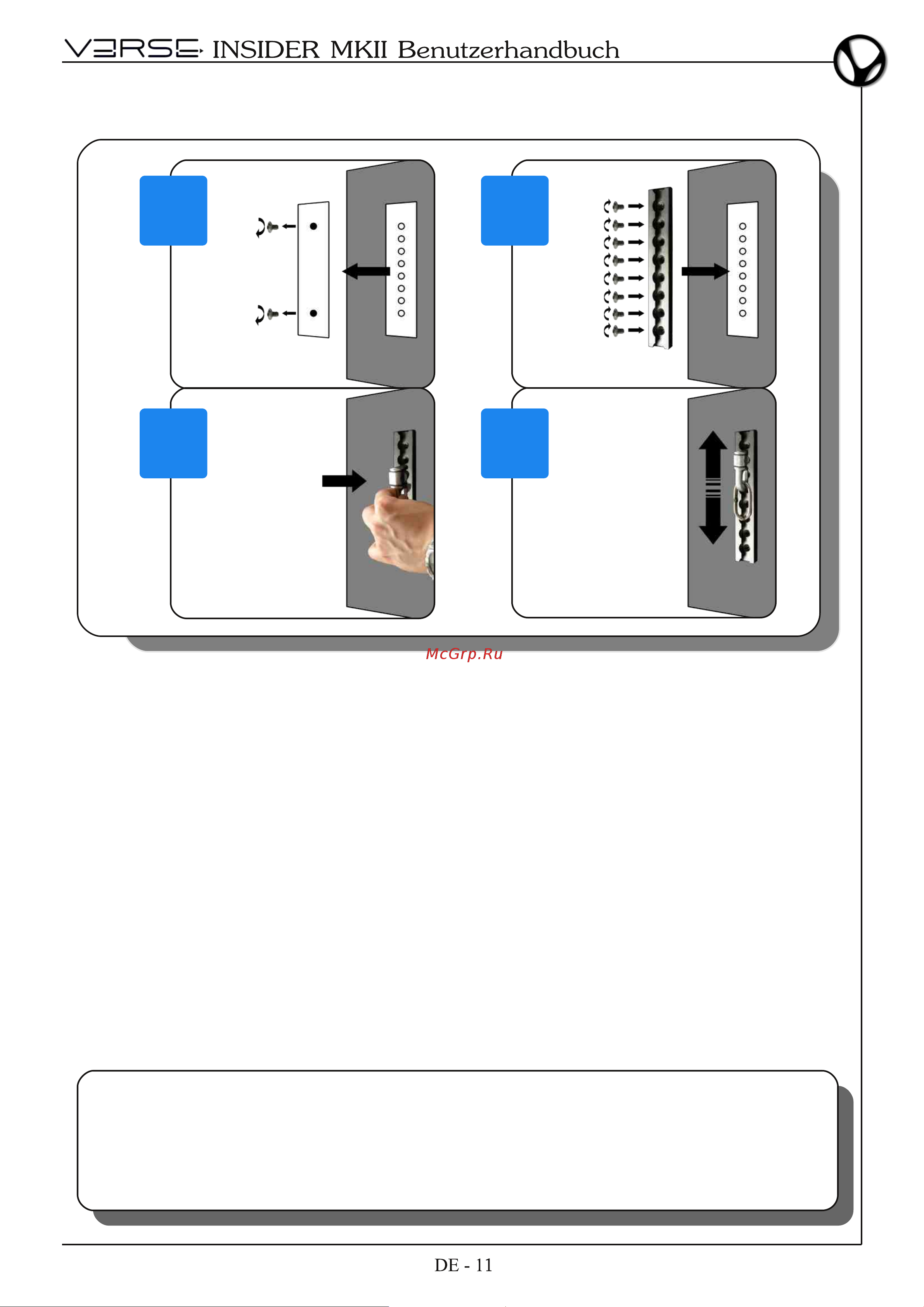

1. Entfernen Sie die an der Seite der Lautsprecher-Box angebrachte Metal-
Abdeckung durch Lösen der beiden Fixierungs-Schrauben.
2. Ersetzen Sie die Metal-Platte durch die Flying-Montage-Schiene und
fixieren Sie diese mit Hilfe der mitgelieferten Schrauben (acht).
3. Befestigen Sie die beiden Bolzen an der Montage-Schiene.
4. Abhängig vom jeweiligen Einsatzgebiet lassen sich die Bolzen auf der
Montage-Schiene verschieben.
Wiederholen Sie das Ganze auf der anderen Boxen-Seite.
Warnung: Heben Sie die beiden Original-Schrauben und die demontierte
Metal-Abdeckplatte gut auf. Das erspart Ihnen langes Suchen (oder Neukauf),
sollten Sie die Montage-Schiene wieder entfernen wollen.
4
3
1
2
Hinweis: Aus Sicherheitsgründen wird der Einsatz von Augbolzen dringend
empfohlen. Dabei sollte je ein Augbolzen fest in die entsprechenden Löcher an
den INSIDER MKII Boxen geschraubt werden. Um das Risiko des Herunterfallens
zu minimieren sollte die Box anschließend an diesem Augbolzen mit einem
Drahtseil (Safety) gesichert werden.
