VERSE DSIDER 12 [37/68] Configurazione front of house
![VERSE DSIDER 12 [37/68] Configurazione front of house](/views2/2007809/page37/bg25.png)

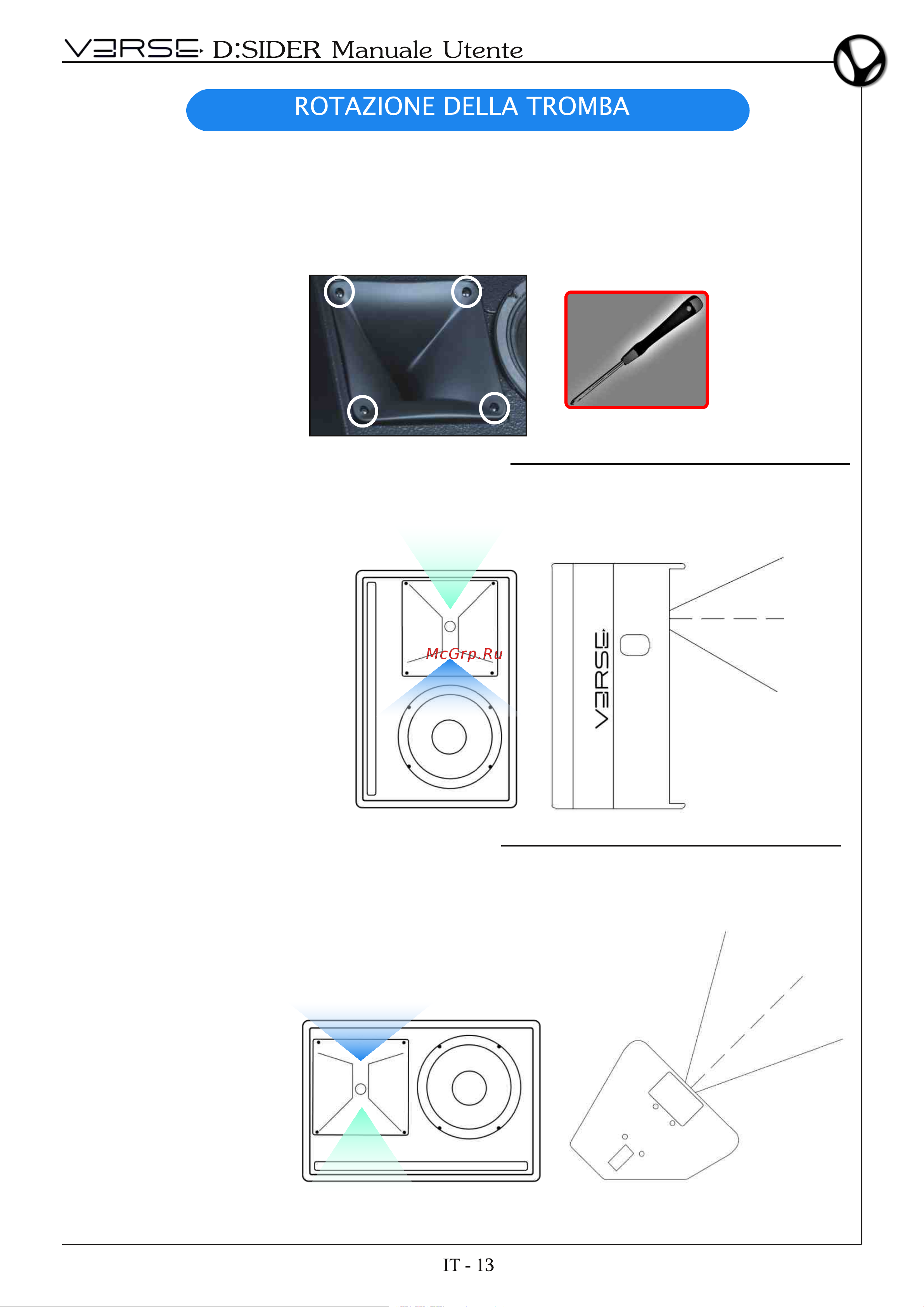

Tutti i modelli della linea D:SIDER montano delle trombe rotabili con angoli di
dispersione asimmetrici. Rimuovendo le 4 viti posizionate agli angoli della
tromba è possibile ruotarla, modificando gli angoli di dispersione nel caso lo
speaker sia utilizzato in posizione orizzontale.
CONFIGURAZIONE "FRONT OF HOUSE"
CONFIGURAZIONE "STAGE MONITOR"
+25
-30
50°
100°
La tromba copre tutto il
pubblico: dai più vicini
ascoltatori alle file
lontane. Nella maggior
parte delle situazioni, le
trombe dovrebbero
essere usate con l'angolo
di dispersione più largo
diretto verso il pavimento
(come mostrato in figura
a destra)
50°
100°
-25
+30
Per l'uso come
monitor da palco, la
tromba dev'essere
ruotata con l'angolo
di dispersione più
largo rivolto verso
l'alto (come mostrato
in figura) per poter
coprire il musicista
sia che si trovi vicino
al monitor, sia che
se ne allontani.
