Warnung: Auch wenn das digitale D:SP Verse Netzwerk mit normalen Ethernet-Kabeln
realisiert wird, handelt es sich dabei um KEIN echtes Ethernet-Netzwerk. Deshalb ist
es nicht möglich D:SIDER Lautsprecher an übliche Ethernet-Geräte anzuschließen. Das
ganze funktioniert ausschließlich mit dem optional erhältlichen VERSE D:SP Interface
(USB-485).

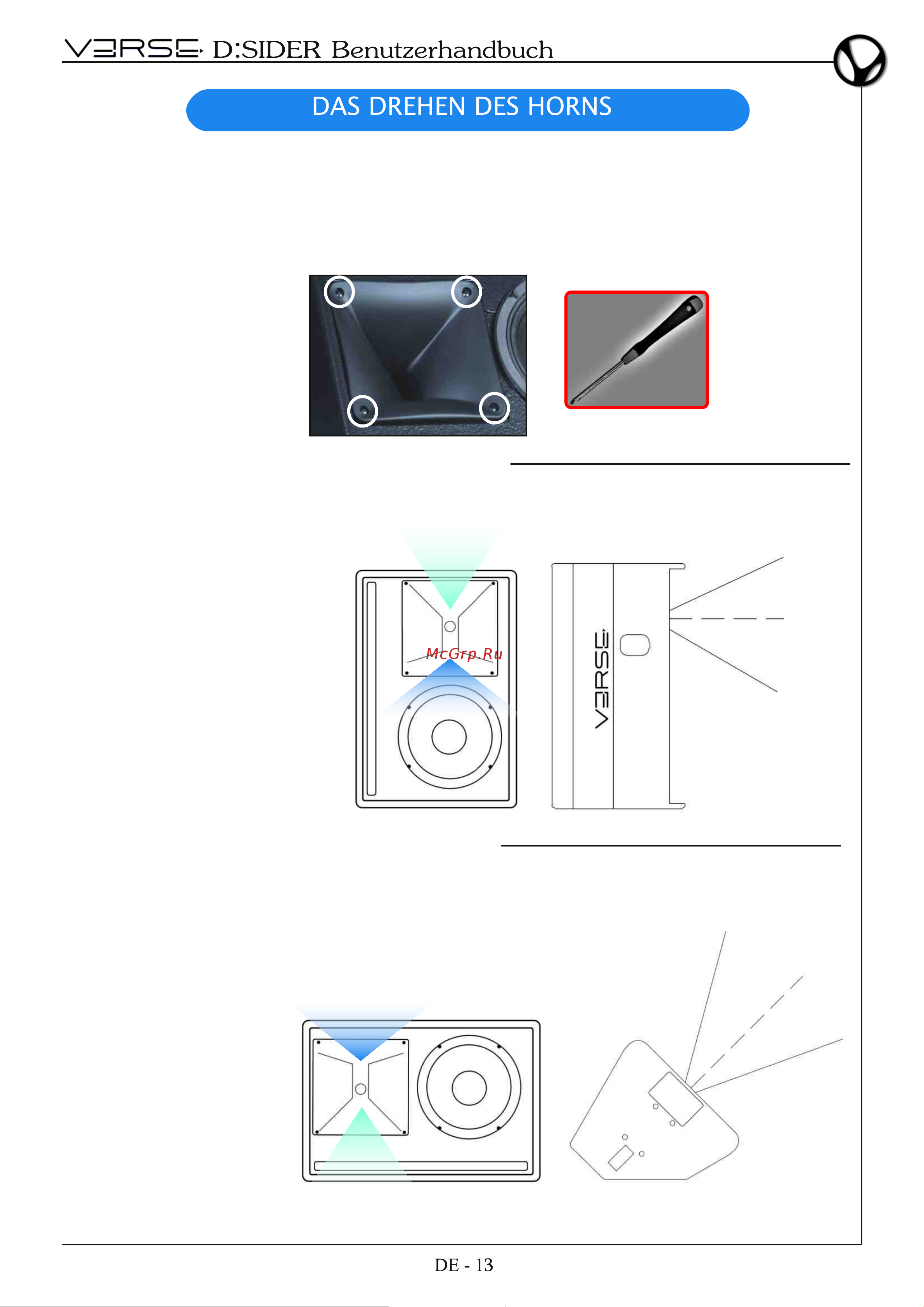

"FRONT OF HOUSE" KONFIGURATION
"STAGE MONITOR" KONFIGURATION
+25
-30
50°
100°
Das, über das Horn
abgestrahlte Signal, erreicht
das komplette Publikum:
Egal ob ein Zuhörer sehr nah
an der Box steht, oder weiter
entfernt ist. Die
Konfiguration, bei der der
steilere Winkel (100°) in
Richtung Boden zeigt,
empfiehlt sich für die
meisten Anwendungen der
Box (siehe Abbildung rechts).
50°
100°
-25
+30
Für den horizontalen
Einsatz im Stil eines
Bühnen-Monitors sollte
das Horn so gedreht
werden, dass der steilere
Abstrahlwinkel nach oben
in Richtung Decke zeigt.
So ist sichergestellt, dass
der direkt vor der Box
stehende Musiker das
Signal optimal hört (siehe
Abbildung rechts).
