DMX PILOT PRO512– Инструкция пользователя. Версия 1.0
5

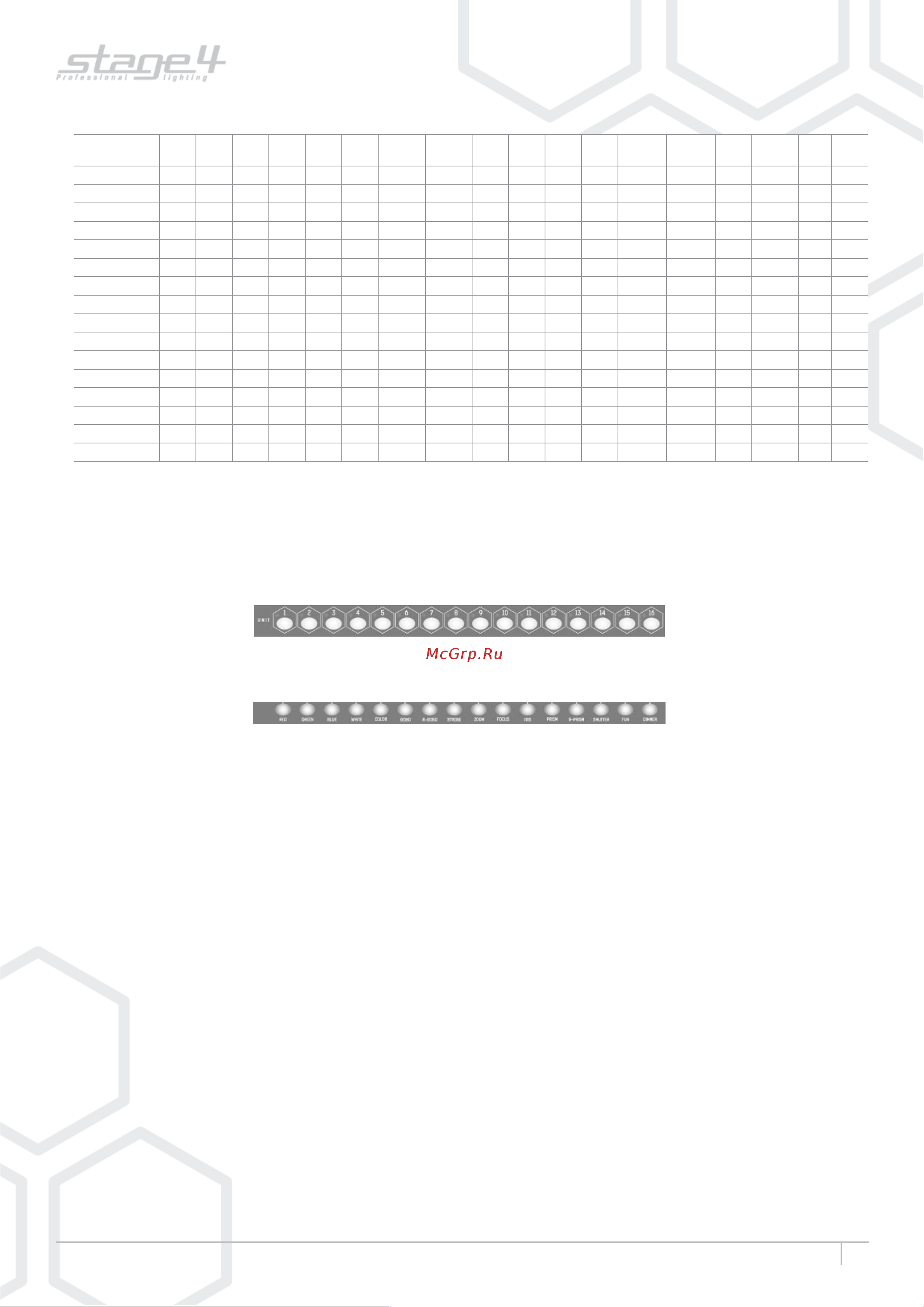

По умолчанию:
Слайдер
Устройство
RED GREEN BLUE WHITE COLOR GOBO
R-GOBO
STROBE
ZOOM FOCUS IRIS PRISM
R-PRISM SHUTTER
FUN
DIMMER
PAN
TILT
Устройство 1
1 2 3 4 5 6
7
8
9 10 11 12
13 14
15
16
17
18
Устройство 2
19 20 21 22 23 24
25
26
27 28 29 30
31 32
33
34
35
36
Устройство 3
37 38 39 40 41 42
43
44
45 46 47 48
49 50
51
52
53
54
Устройство 4
55 56 57 58 59 60
61
62
63 64 65 66
67 68
69
70
71
72
Устройство 5
73 74 75 76 77 78
79
80
81 82 83 84
85 86
87
88
89
90
Устройство 6
91 92 93 94 95 96
97
98
99 100 101 102
103 104
105
106
107
108
Устройство 7
109 110 111 112 113 114
115
116
117 118 119 120
121 122
123
124
125
126
Устройство 8
127 128 129 130 131 132
133
134
135 136 137 138
139 140
141
142
143
144
Устройство 9
145 146 147 148 149 150
151
152
153 154 155 156
157 158
159
160
161
162
Устройство 10
163 164 165 166 167 168
169
170
171 172 173 174
175 176
177
178
179
180
Устройство 11
181 182 183 184 185 186
187
188
189 190 191 192
193 194
195
196
197
198
Устройство 12
199 200 201 202 203 204
205
206
207 208 209 210
211 212
213
214
215
216
Устройство 13
217 218 219 220 221 222
223
224
225 226 227 228
229 230
231
232
233
234
Устройство 14
235 236 237 238 239 240
241
242
243 244 245 246
247 248
249
250
251
252
Устройство 15
253 254 255 256 257 258
259
260
261 262 263 264
265 266
267
268
269
270
Устройство 16
271 272 273 274 275 276
277
278
279 280 281 282
283 284
285
286
287
288
Расстановка каналов DMX
В режиме расстановки каналов джойстик может использоваться для пролистывания 512 DMX каналов. Подвиньте джойстик вверх или вниз
для просмотра страницы выше или ниже; на каждой странице 18 DMX каналов. Подвиньте джойстик влево или вправо для выбора каналов на те-
кущей странице.
a. Нажмите и удерживайте PATCH в течение 3 секунд, чтобы зажегся индикатор PATCH; вы вошли в режим расстановки каналов;
b. Выберите желаемое устройство нажатием на соответствующую из 16 кнопок, индикатор загорится;
c. Выберите нужный канал DMX с помощью джойстика;
d. Выберите нужную кнопку назначения, также можно выбрать PAN, TILT, AUX1 or AUX2;
f. Повторите шаг b, c и d чтобы расставить другие каналы;
e. Нажмите и удерживайте PATCH в течение 3х секунд чтобы выйти; индикатор погаснет.
Замечание: Каждый канал DMX может быть назначен только на один слайдер!
Назначение мастер слайдера
a. Нажмите и удерживайте PATCH в течение 3 секунд, чтобы зажегся индикатор PATCH; вы вошли в режим расстановки каналов;
b. Выберите нужную кнопку в секции устройств для установки мастер слайдера; индикатор загорится
c. Нажмите и удерживайте кнопку DIMMER, соответствующую кнопке 16-ого канала; через 3 секунды дисплей отобразит «Fixture02
dimmer Set ok». Это означает, что 16-ый слайдер установлен как мастер слайдер. Если он уже был установлен как мастер,
то данная операция сбросит настройки и дисплей отобразит «Fixture02 dimmer Clear ok»
d. Повторите шаги b и c для установки другого мастер слайдера;
e. Нажмите и удерживайте PATCH в течение 3х секунд чтобы выйти; индикатор погаснет.
Задать слайдер как подчиненный мастер слайдеру
a. Нажмите и удерживайте PATCH в течение 3 секунд, чтобы зажегся индикатор PATCH; вы вошли в режим расстановки каналов;
b. Выберите необходимую кнопку устройства для настройки мастер слайдера; индикатор горит;
c. Нажмите и удерживайте соответствующую кнопку слайдера канала, которая будет подчинена мастер слайдеру; Через 3 секунды
дисплей отобразит «Fixture02 RED Set dimmer ok». Операция завершена успешно. Если данный слайдер уже был установлен
как подчиненный мастеру, то данная операция сбросит настройку и дисплей отобразит «Fixture02 RED Clear dimmer ok»;
d. Повторите шаг b и c для настройки другого слайдера канала;
e. Нажмите и удерживайте PATCH в течение 3х секунд чтобы выйти; индикатор погаснет.
Реверсивное горизонтальное/вертикальное движение джойстика
Обычно передвигая джойстик по часовой стрелке вы добавляете значение, но это может быть изменено.
a. Нажмите и удерживайте PATCH в течение 3 секунд, чтобы зажегся индикатор PATCH; вы вошли в режим расстановки каналов;
b. Выберите необходимое устройство 1-16 для того чтобы задать реверсивное движение. Соответствующий индикатор загорится;
c. Подвиньте джойстик чтобы выбрать необходимый канал, который будет назначен на горизонтальное или вертикальное движение;
d. Нажмите и удерживайте PAN/FADE для назначения горизотального движения или нажмите и удерживайте TILT/WAIT для назначения
вертикального движения; После 3 секунд, на дисплее рядом с номером канала появится «↓». Значит, реверсивное движение задано.
Если реверсивное движение данного канала уже было задано, то данная операция сбросит эту настройку.
e. Повторите шаг b, c и d для настройки другого канала;
f. Нажмите и удерживайте PATCH в течение 3 секунд для выхода.
