Элементы управления и разъемы на панели
Руководство пользователя UR-RT4 / UR-RT2
3
Элементы управления и разъемы на панели

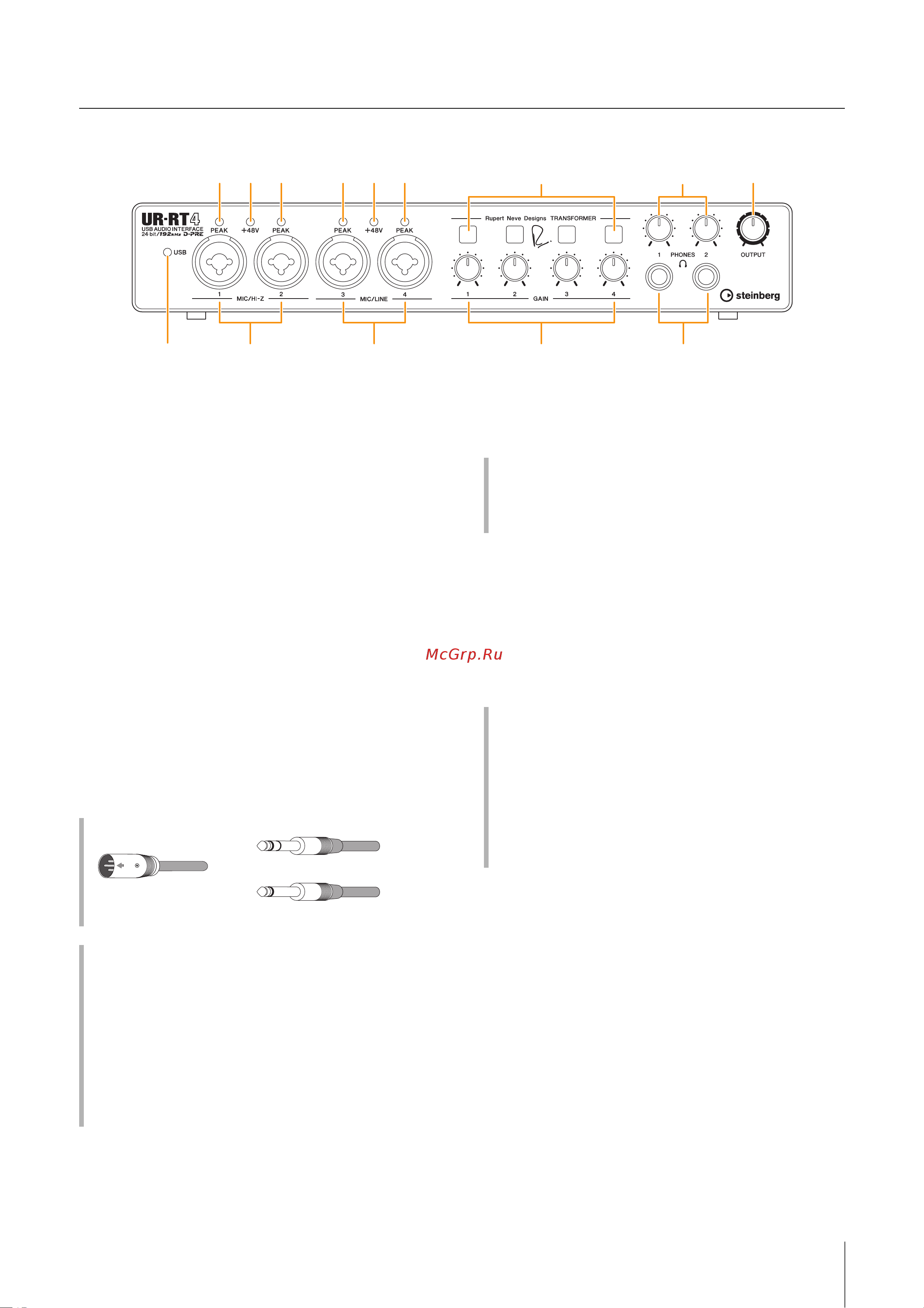

Передняя панель UR-RT4
1 Индикатор [USB]
Загорается, когда включено питание и устройство
обменивается данными с компьютером или устройством под
управлением iOS.
Если компьютер или устройство под управлением iOS не
распознает устройство, индикатор постоянно мигает.
2 Разъем [MIC/HI-Z 1/2]
Предназначен для подключения микрофона, цифрового
инструмента, электрогитары или электрической бас-гитары.
Этот разъем подходит для подключения и штекеров типа XLR,
и телефонных штекеров (только несбалансированных). Тип
XLR предназначен только для микрофона, а телефонный
тип — только для HI-Z.
3 Разъем [MIC/LINE 3/4]
Служит для подключения к микрофону или цифровому
инструменту.
Этот разъем подходит для подключения и штекеров типа XLR,
и телефонных штекеров (сбалансированных или
несбалансированных). Тип XLR предназначен только для
микрофона, а телефонный тип — только для LINE.
4 Индикатор [PEAK]
Загорается в соответствии со входным сигналом. Загорается,
если входной сигнал на 3 дБ ниже уровня среза.
5 Индикатор [+48V]
Загорается, если переключатель [+48V] (фантомное питание)
включен.
6 Переключатель [TRANSFORMER]
Включает и выключает цепь трансформатора разъема [MIC/
HI-Z 1/2] и разъема [MIC/LINE 3/4].
ПРИМЕЧАНИЕ
В устройстве имеется по одному трансформатору аналоговых схем на
каждый передний входной канал, разработанному Rupert Neve
Designs® специально для использования в аудиоинтерфейсах.
7 Регулятор [GAIN 1 to 4]
Регулировка уровня входного сигнала на разъемах [MIC/HI-Z
1/2] и [MIC/LINE 3/4].
1 2
54 4
3
54 4
7 9
6 8 )
Типы штекеров
Надлежащее использование входов HI-Z или LINE
HI-Z
Гитара и бас с пассивными звукоснимателями (без питания
батареи)
LINE
• Устройство эффектов, предусилитель, директ-бокс
• Гитара и бас с активными звукоснимателями (питание от
батареи)
• Цифровые инструменты, такие как синтезатор
Тип XLR (сбалансированный)
Телефонный тип (сбалансированный)
Телефонный тип
Настройка оптимальных уровней записи
Отрегулируйте регуляторы усиления, чтобы индикатор [PEAK]
кратко мигал при достижении максимального уровня
громкости входного сигнала.
Использование переключателя [TRANSFORMER]
ВКЛ. (горит)
Входной сигнал проходит через цепь трансформатора, что
обеспечивает естественную компрессию и насыщенность
звучания.
ВЫКЛ. (не горит)
Эта настройка обеспечивает сбалансированное звучание,
которое соответствует оригиналу, что является функцией D-PRE.
