Элементы управления и разъемы на панели
Руководство пользователя UR-RT4 / UR-RT2
8

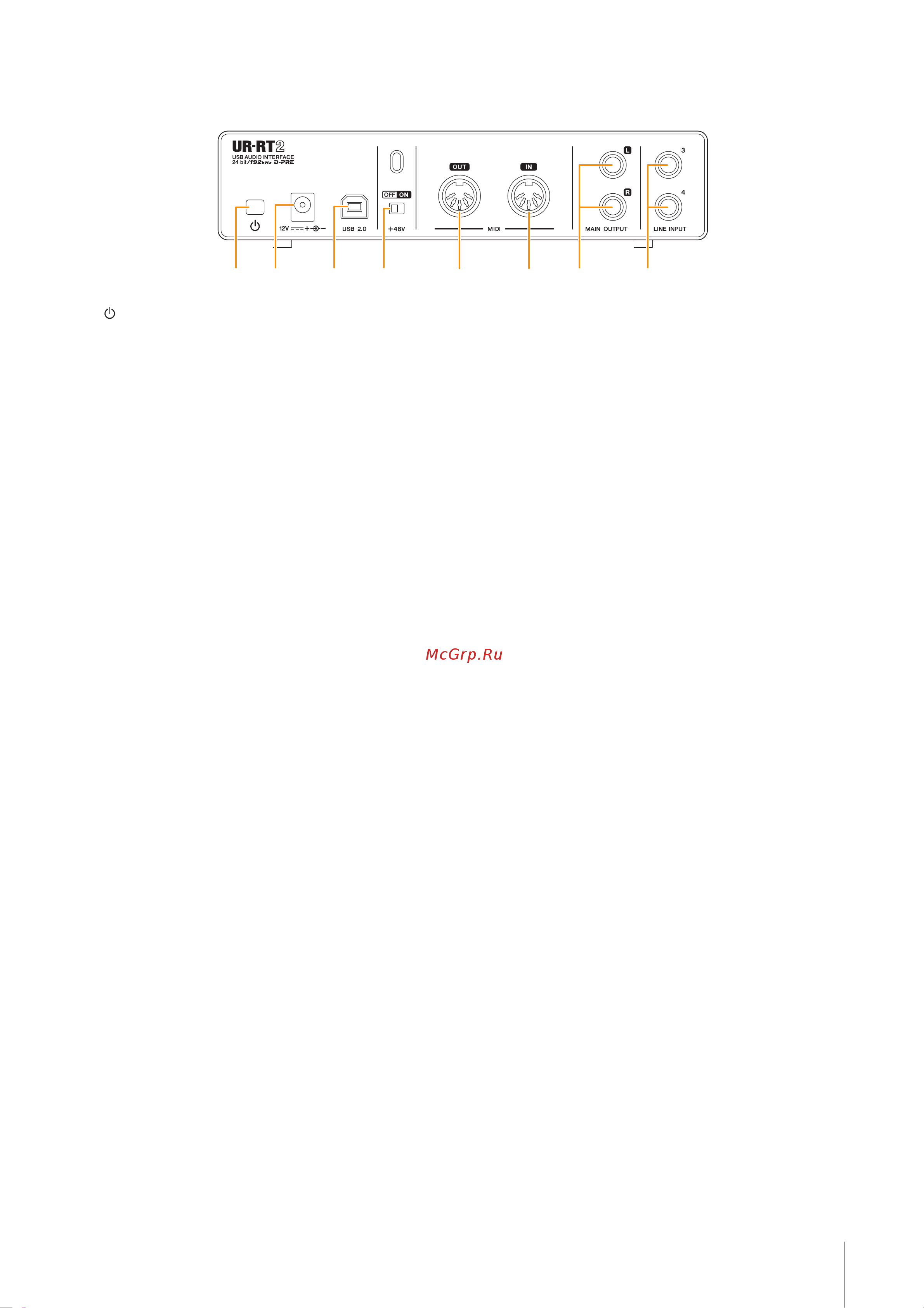

Задняя панель UR-RT2
1 [ ] Переключатель [Standby/On] (Режим
ожидания/ВКЛ.)
Включение питания (
O
) или перевод устройства в режим
ожидания (
N
).
2 Разъем DC IN [12V]
Служит для подключения адаптера переменного тока.
3 Порт [USB 2.0]
Служит для подключения к компьютеру или устройству под
управлением iOS.
УВЕДОМЛЕНИЕ
При подключении компьютера или устройства под
управлением iOS с помощью порта [USB 2.0] следует
соблюдать следующие условия, чтобы избежать
зависания или отключения компьютера, а также
нарушения целостности или даже потери данных.
• Кабель USB 3.0 требует отдельного штекера-
переходника.
• Выполните следующие пункты, прежде чем
подключать или отключать кабель USB.
- Закройте все открытые приложения на компьютере.
- Установите минимальный уровень выходного сигнала
для всех регуляторов.
• Подождите не менее шести секунд после подключения
или отключения кабеля USB.
4 Переключатель [+48V]
Включает и отключает фантомное питание.
При включении этого переключателя фантомное питание
подается на разъем [MIC/LINE 1/2]. Включайте его при
использовании конденсаторного микрофона с фантомным
питанием.
УВЕДОМЛЕНИЕ
При использовании фантомного питания соблюдайте
следующие рекомендации во избежание шума
и возможного повреждения UR-RT или подключенного
оборудования.
• Не подключайте и не отключайте любые устройства,
если включено фантомное питание.
• Установите минимальный уровень выходного сигнала
для всех регуляторов, прежде чем включать или
выключать переключатель фантомного питания.
• При подключении устройств, не требующих
фантомного питания, к разъемам [MIC/HI-Z 1/2]
убедитесь, что переключатель фантомного питания
выключен.
ПРИМЕЧАНИЕ
Если переключатель фантомного питания включен или выключен,
громкость на всех входах и выходах будет выключена на несколько
секунд.
5 Разъем [MIDI OUT]
Служит для подключения к разъему MIDI IN на MIDI-
устройстве.
Передает сигналы MIDI с компьютера.
6 Разъем [MIDI IN]
Служит для подключения к разъему MIDI OUT на MIDI-
устройстве.
Получает сигналы MIDI и передает их на компьютер.
ПРИМЕЧАНИЕ
Выберите [Steinberg UR-RT2-port1] для порта MIDI при использовании
разъема MIDI с приложением iOS. Учтите, что порт [Steinberg UR-RT2-
port2] не доступен.
7 Разъемы [MAIN OUTPUT L/R]
Служат для подключения к контрольным динамикам или
внешним устройствам с сигналами линейного уровня.
К этим разъемам может быть подключен телефонный штекер
(сбалансированный или несбалансированный).
8 Разъемы [LINE INPUT 3/4]
Служат для подключения к цифровому инструменту или
микшеру.
К этим разъемам может быть подключен телефонный штекер
(сбалансированный или несбалансированный). Вы можете
задать уровень входного сигнала для разъемов [LINE INPUT 3/4]
в диапазоне от «+4 дБ отн.ур.» до «-10 дБВ». Выберите «+4 дБ
отн.ур.» при подключении профессиональных аудиоустройств,
и «-10 дБВ» — при подключении бытовых устройств. Значение
начальных настроек по умолчанию — «-10 дБВ». Чтобы выбрать
уровень входного сигнала, используйте «Окно настройки»
(стр. 14) в разделе «dspMixFx UR-RT» или «Окно настроек»
(стр. 18) в разделе «Специальные окна для ПО серии Cubase».
1 2 5 63 4 7 8
