6
Регулятор LOW
С его помощью вы можете отрегулировать низкие частоты.
Тип: полка
Диапазон: −15 дБ – +15 дБ
Частота: 100 Гц
7
Регулятор PAN
С его помощью можно отрегулировать баланс громкости каналов и стерео-позицию.
На стерео-канале этим регулятором можно настроить баланс левого и правого каналов.
8

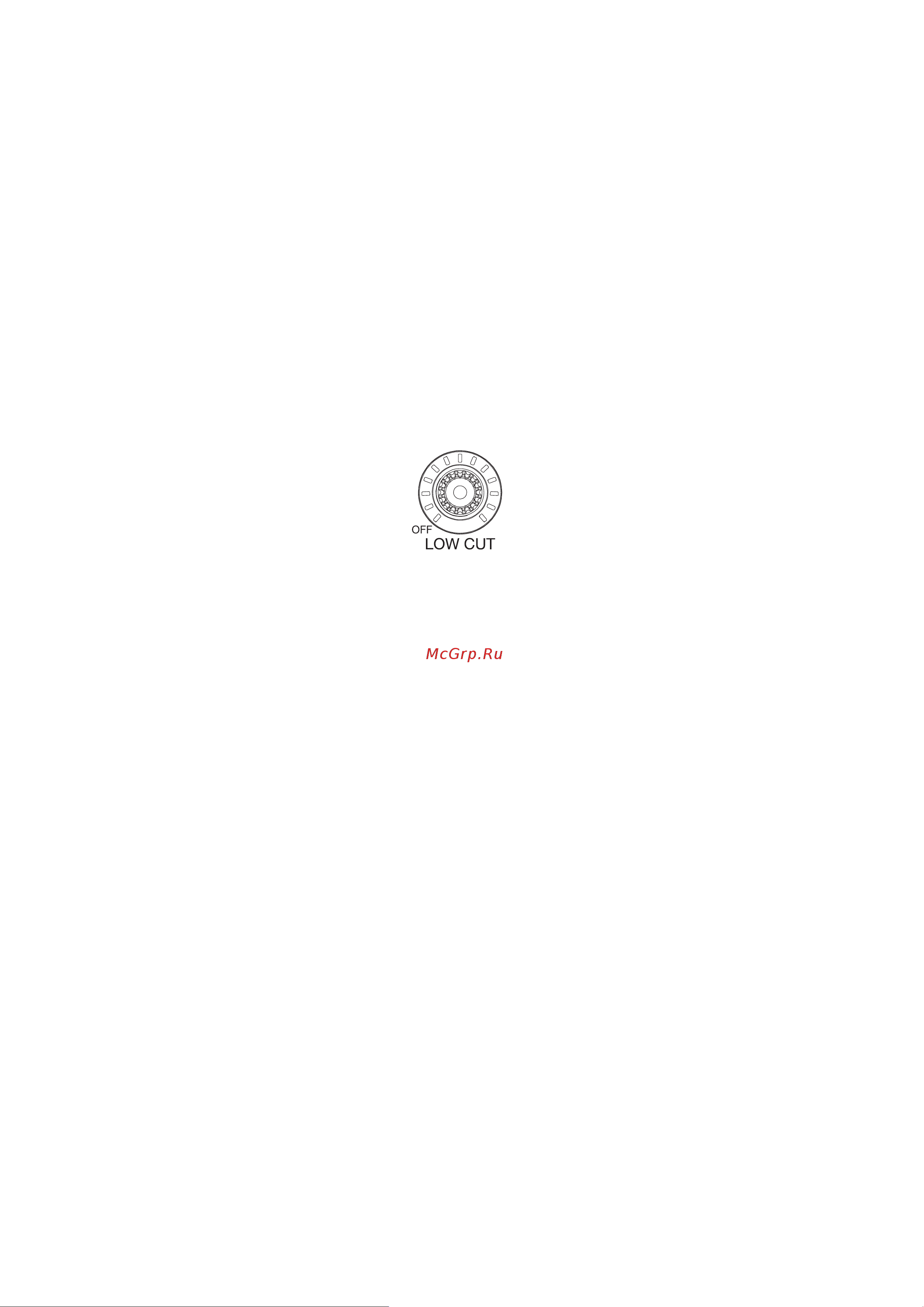

Регулятор LOW CUT
С помощью этой кнопки вы можете активировать фильтр низких частот, который понижает уровень
сигнала на 12 дБ / октаву.
Доступные значения: OFF (выкл.), 40–600 Гц
Обозначения частот
140 5.4k
100 8k
3.7k
2.5k
1.7k
1.2k
200
280
400
570
800110
600
40
50
60
70
90 150
190
260
340
450
9
Кнопка
Φ
(полярность)
С помощью этой кнопки можно поменять полярность сигнала на выбранном канале.
!
Кнопка EQ OFF
Эта кнопка отключает эквалайзер.
9
