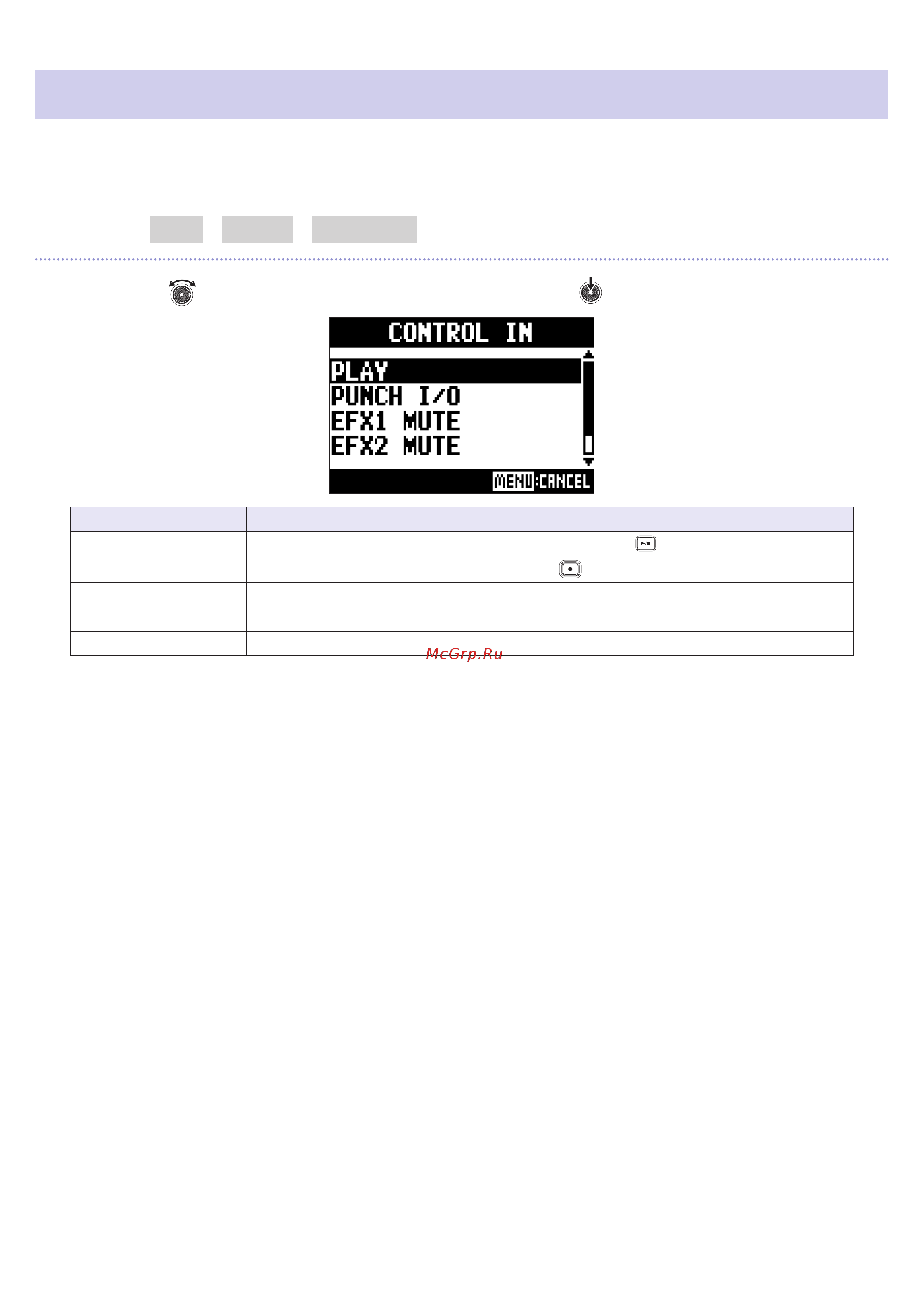

Настройка футсвитча
Если подключить футсвитч (ZOOM FS01) ко входу CONTROL IN, то с его помощью можно начинать и
останавливать запись или включать и выключать эффект.
1.
Откройте MENU > SYSTEM > CONTROL IN.
2.
С помощью выберите режим работы футсвитча и нажмите .
Режим Пояснение
PLAY
Запуск и остановка воспроизведения (эквивалентно )
PUNCH I/O
Запуск и остановка записи (эквивалентно )
EFX1 MUTE
Включение и выключение эффекта 1.
EFX2 MUTE
Включение и выключение эффекта 2.
EFX1&2 MUTE
Включение и выключение эффектов 1 и 2.
89
