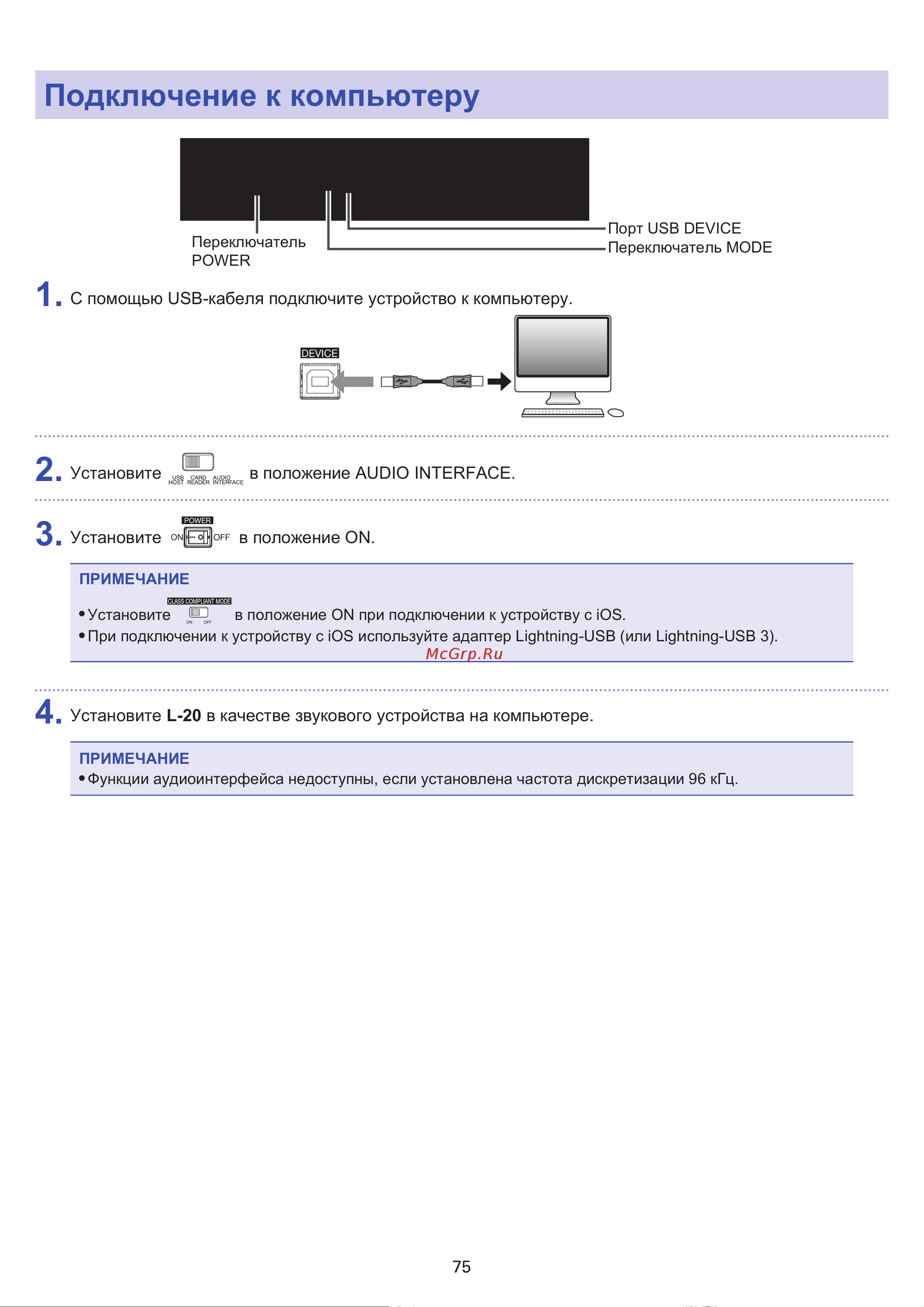

Подключение к компьютеру
Порт USB DEVICE
Переключатель MODE
Переключатель
POWER
1.
С помощью USB-кабеля подключите устройство к компьютеру.
2.
Установите в положение AUDIO INTERFACE.
3.
Установите в положение ON.
ПРИМЕЧАНИЕ
•
Установите в положение ON при подключении к устройству с iOS.
•
При подключении к устройству с iOS используйте адаптер Lightning-USB (или Lightning-USB 3).
4.
Установите L-20 в качестве звукового устройства на компьютере.
ПРИМЕЧАНИЕ
•
Функции аудиоинтерфейса недоступны, если установлена частота дискретизации 96 кГц.
75
