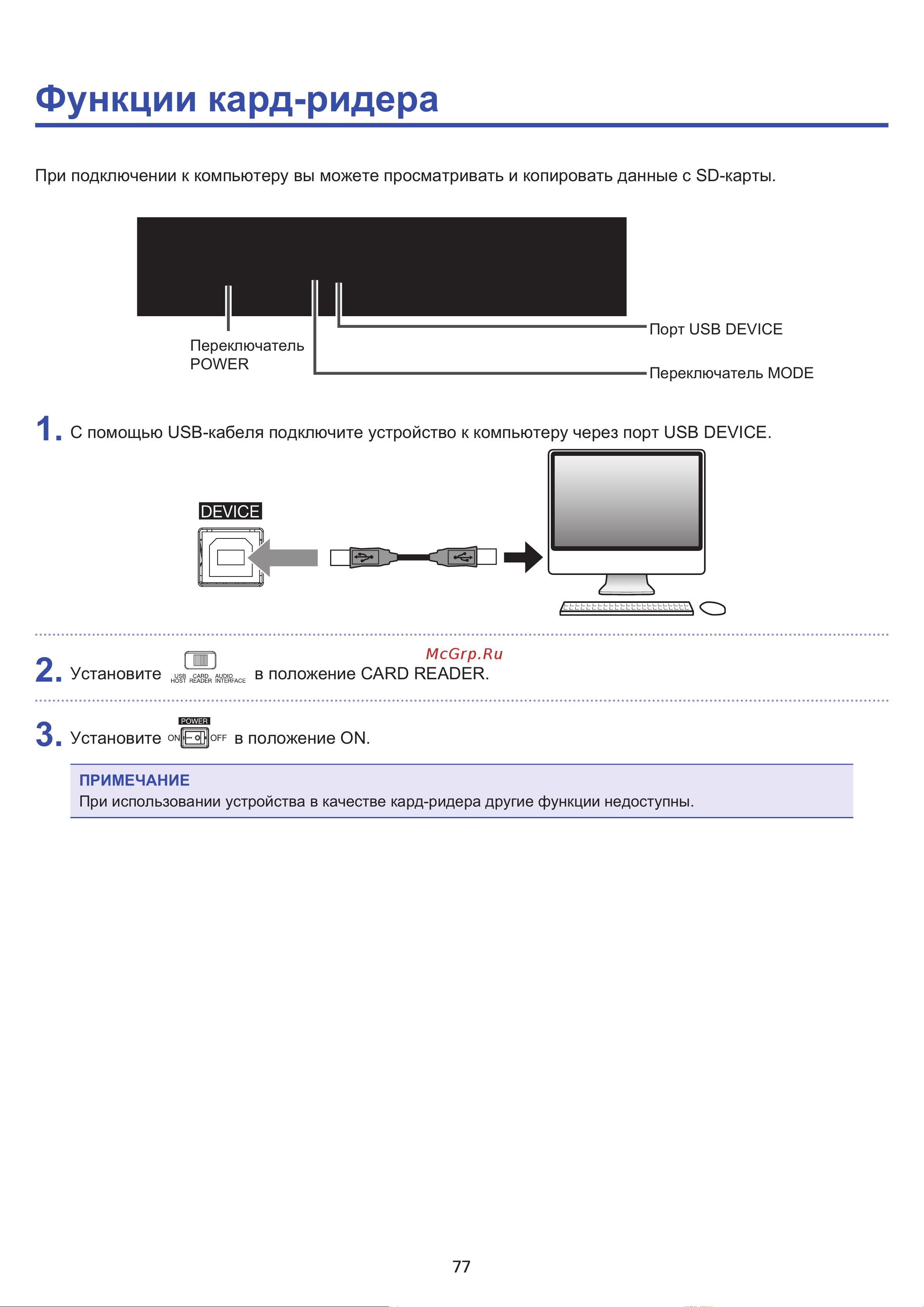

Функции кард-ридера
При подключении к компьютеру вы можете просматривать и копировать данные с SD-карты.
Переключатель MODE
Порт USB DEVICE
Переключатель
POWER
1.
С помощью USB-кабеля подключите устройство к компьютеру через порт USB DEVICE.
2.
Установите в положение CARD READER.
3.
Установите в положение ON.
ПРИМЕЧАНИЕ
При использовании устройства в качестве кард-ридера другие функции недоступны.
77
